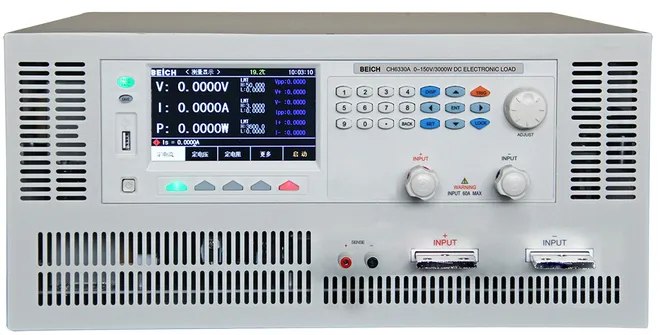

电子负载在硬件测试中是使用频率比较高的设备之一，是一种从电源吸收电流并消耗功率的测试仪器。

一、触发功能

  电子负载的"触发（Trigger）"本质上是一个动作启动开关：收到触发信号后，负载才执行某个已编好的动作——比如切到动态阶跃、跑 LIST 序列、启动自动测试等。它本身不改变设定值，只是"扣扳机"。

不同品牌命名略有差异，但核心就这 5 类：

• 手动/面板触发（MANUAL）：面板上按 Shift + Trigger 或单独 TRIG 键，一次按键 = 一次触发。调试时用得最多。

• 外部触发（EXT / External）：后面板 TRIG IN 端子收 TTL 脉冲（多数机型低电平脉冲有效，脉宽一般 ≥5 ms 或 ≥10 μs，看‌《手册》）。用于和电源、示波器、PLC 硬同步。

• 总线触发（BUS）：通过 GPIB / USB / LAN 发 SCPI 指令触发，典型命令 *TRG、TRIG:IMM、INIT:TRAN 等。自动化产线常用。

• 定时触发（TIMER）：内部定时器按设定周期自动触发，适合循环老化、重复动态测试。

• 保持触发（HOLD）：除 TRIG:IMM 这类专用指令外，其他触发源全部忽略，必须上位机明确发令才动。用于防止误触发。

部分机型还多出两种：

• LINE 触发：与交流市电过零/频率同步，做工频相关测试。
• TRIG OUT：触发发生时从后面板/BNC 输出一个同步脉冲（如 4.5 V/2 μs），用来去触发示波器或电源，实现多机对齐。

典型应用场景

触发不是独立功能，它"绑"在以下几种动作上才有意义：

• 动态/瞬态模式（Transient）

  • Pulse 模式：触发一次 → 从 A 电平跳到 B 电平并保持设定脉宽，再回 A
  • Toggle 模式：每次触发 → A/B 互换一次，靠外部脉冲节奏控长短（可突破内部 6 s 限制）

• LIST / 序列模式：触发一次 → 从第一步跑完整个序列；再触发一次 → 停在当前步或停止（视机型）；常用于多工位电流曲线复现

• 自动测试（Auto Test）：触发 → 跑预存测试文件（如充放电曲线、QC/PD 协议模拟）

• 同步测试：电源 Trigger Out → 负载 TRIG IN，电源电压跳变边沿同时让负载切电流，示波器挂 TRIG OUT 抓波形，三者时间对齐到微秒级

二、顺序操作(List)功能

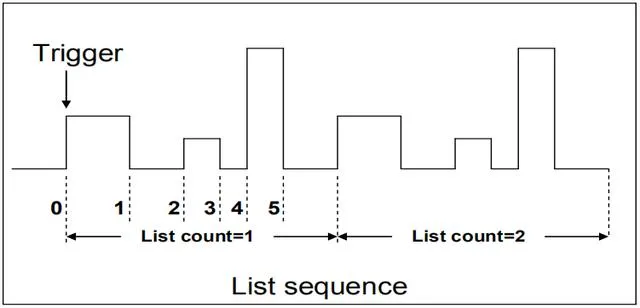

  电子负载的 List（顺序操作 / 列表测试）​ 功能，本质是把一串带时间轴的带载指令存成序列文件，触发后按步执行——每一步可设"工作模式 + 设定值 + 斜率(爬升率) + 保持时间"，整体跑完可单次/循环/外部同步。它比动态(Dynamic)模式强的地方在于：不止两电平跳变，而是多步任意曲线，常用来模拟真实负载剖面（电池放电曲线、电机启动电流包络、QC/PD 拉载时序、电源瞬态负载谱等）。

List 序列的"最小数据结构"

一个合法 List 文件通常由三组等长数组构成（索引对齐成"一段"）：

• Level（电平）列表：每步的设定值，CC 下是电流、CP 下是功率、CR 下是电阻、CV 下是电压
• Slew / Rate（斜率）列表：从上一步爬到这一步的爬升率，如 0.1 A/μs；写 0 或极小即近似阶跃
• Dwell / Width（保持时间）列表：到达设定值后平台保持多久，50 μs ~ 3600 s（IT8800 类），细到 20 ns 级也有机型支持
• （可选）采样时间列表：List 执行时同步记录 V/I 的时间戳间隔，用于回读波形数据。

典型应用场景

• 电池/超级电容放电剖面：把实测放电电流随时间变化存成 CC List，回放带载，测电源管理 IC 行为

• 电源瞬态响应测试：List 编一段"0.1A→2A→0.5A→3A"带 μs 级爬升的曲线，触发后示波器抓 Vout 恢复时间，比两电平 Dynamic 更贴近真实 CPU 拉载

• 快充协议模拟：PD/QC 的 V/I 请求时序写成 CV+CC 混合 List（部分机支持单步切模式，如 UTL8500 每步可设 CC/CV/CR/CP/OPEN/SHORT），自动走完握手曲线

• 产线老化：Repeat=∞ + Timer 触发，循环跑电流谱做长期烤机

• 与电源同步：电源 Trigger Out → 负载 EXT Trig In，电源切电压边沿同时负载切电流步，示波器挂两者 Trig 做对齐采样

三、动态测试功能

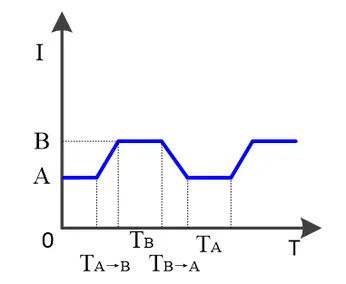

  电子负载的动态测试（Dynamic / Transient）功能，就是让负载在两个设定值（A 值和 B 值）之间按设定规则跳变，用来逼出电源的瞬态响应——电压跌落、过冲、恢复时间、环路稳定性。它和 List 的区别是：List 是多步任意曲线，Dynamic 只有两电平（A↔B），但跳变节奏和触发逻辑更纯粹，是测 DC-DC / 线性电源动态指标的标准手段。

三种动态子模式

• 连续模式（Continuous）

使能后不停在 A↔B 之间周期切换，由频率 + 占空比决定各自停留时间。适合测电源在持续负载扰动下的稳态纹波、温漂、环路带宽。例：A=1A、B=2A、1kHz、占空比 50%，就是方波负载。

• 脉冲模式（Pulse）

平时停在 A 值，每收到一次触发→ 跳到 B 值 → 保持"脉宽(Pulse Width)"→ 自动回 A 值，等下次触发。用来测单次瞬态恢复时间（如 12 V 电源突加 4A 看 Vout 跌落多少 mV、多少 μs 回稳）。

• 翻转模式（Toggle）

平时停在 A，每触发一次切到 B；再触发一次才切回 A。触发次数决定当前停在哪一级，适合用手动或外部脉冲控制"加载/卸载"节奏，脉宽由下次触发决定。

四、OCP 测试功能

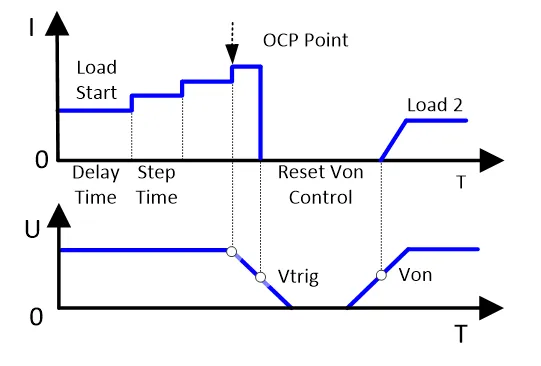

  电子负载的 OCP 测试功能（过流保护测试）不是测"负载自己过流"，而是自动逼出被测电源/DCDC 的过流保护点：让负载在 CC 模式下从起始电流开始按步阶爬升，一旦检测到 DUT 输出电压跌落到触发阈值以下，就判定 OCP 发生，记录跳闸电流并和规格上下限比对出 PASS/FAIL。

工作原理

1. DUT 上电，输出正常（如 12 V）

2. 负载进 OCP 测试模式（必须在 CC 模式，CV/CR/CP 不支持 OCP 自动测试）

3. 输入电压 ≥ Von 后延时 Von Delay，负载开始从 Start 拉电流

4. 每过 Step Delay 时间，电流 += Step，稳定后读一次 Vout

5. 若 Vout 仍 > OCP Voltage（触发阈值）→ 继续加码

6. 若 Vout ≤ OCP Voltage → 判定 DUT 已 OCP 跳闸，记录当前电流 = OCP Trip Point，停止拉载

7. 拿 Trip 电流和 Min Trip / Max Trip 比：在窗内 → PASS，窗外 → FAIL；若一直加到 End 都没跳闸 → 也判 FAIL（DUT 没保护）

关键判据是电压跌落而不是电流超限——所以 OCP Voltage 设成"DUT 规格允许的低压门限"才有意义，比如 12 V 输出设 10.8 V，或按经验设额定值的 30%~50%。

核心参数清单

参数	典型命名	说明
起始电流	Start / Istart	从多大电流开始拉，一般略低于预期 OCP 点
截止电流	End / Iend	加到这个值还没跳闸就停，作 fail-safe
步进电流	Step / Istep	每阶加多少 A（有的机种写 Steps=总步数，电流差/步数）
步进时间	Step Delay / Dwell	每阶停留多久让 DUT 稳下来，50 ms~几 s 常见
触发电压	OCP Volt / Vtrig	Vout 跌到这以下算 OCP 发生
电压开启点	Von + Von Delay	输入电压达标后才启动测试，防空载误动
量程	Range	CCL/CCM/CCH，必须覆盖 End 电流
跳闸窗	Min/Max Trip	自动判 PASS/FAIL 的规格上下限
Latch 行为	Latch On/Off	触发后保持拉载还是立刻卸载（部分机支持）

精度要点：Step 越小、Dwell 越长，测出的 OCP 点越准，但越慢。例：0→7 A 设 70 步 ×100 ms = 100 mA/步，分辨率 100 mA；要 10 mA 分辨率就把步数加到 700 或缩小 End。

典型场景

• 12 V/5 A 电源，手册标 OCP 4.5~5.5 A：Start=3 A，End=7 A，Step=0.1 A，Dwell=100 ms，Vtrig=10.8 V，Min=4.5，Max=5.5。测得 5.1 A → PASS

• 1.2 V 内核电源，标 5 A typ：Vtrig 设 0.36 V（30%×1.2 V），Start=3 A，End=7 A，Step=50 mA 提高分辨率

• 快充适配器 QC/PD：配合 List 做电压切换 + OCP 子项，单测每档电压的 OCP 点

五、OPP 测试功能

  电子负载的 **OPP 测试（Over Power Protection，过功率保护测试）**在 CP（定功率）模式下爬功率，自动逼出被测电源（或 DCDC 模块）的过功率保护点，并和规格上下限比对出 PASS/FAIL。

工作原理

1. DUT（如 12 V/50 W 电源）上电，输出正常

2. 负载进 OPP 测试模式（底层走 CP 模式，按功率设设定值）

3. 输入电压 ≥ Von 后延时 Von Delay，负载开始从 Start 功率拉起

4. 每过 Step Delay，功率 += Step，稳定后读一次 Vout

5. 若 Vout **仍 > OPP Volt（触发阈值）**​ → OPP 未发生，继续加码

6. 若 Vout ≤ OPP Volt​ → 判定 DUT 已 OPP 跳闸，记录当前功率 = OPP Trip Point，停止

7. Trip 功率落在 Min Trip ~ Max Trip 窗内 → PASS，窗外 → FAULT

8. 一路加到 End 功率还没跳闸 → 也 FAULT（DUT 无过功率保护）

判据同样是电压跌落，不是功率超限；所以 OPP Volt 要设成"DUT 规格允许的低压门限"，比如 12 V 输出设 10.8 V，或额定值 ×30%~50%。

核心参数清单

参数	面板名	含义
开启电压	VON LEVEL	输入达此电压才启动测试，一般设 0 V
开启延时	VON DELAY	达标后等多久开始爬功率，0.01~0.1 s 常见
电流量程	RANGE	CCL/CCM/CCH，必须覆盖 End 功率对应电流
起始功率	START	从多大功率开始拉
步进功率	STEP	每阶加多少 W（分辨率关键）
步进时间	STEP DEL	每阶停留多久，50 ms~1 s
截止功率	END	加到这还没跳闸就停（fail-safe）
触发电压	OPP VOLT	Vout 跌到这以下算 OPP 发生
跳闸上限	MAX TRIP	自动判 PASS 的功率上限
跳闸下限	MIN TRIP	自动判 PASS 的功率下限

典型场景

• 12 V/50 W 电源，手册标 OPP 45~55 W：Start=10 W，End=70 W，Step=0.5 W（提分辨率），Step Del=100 ms，OPP Volt=10.8 V，Min=45，Max=55。测得 49.1 W → PASS

• 5 V/10 W 小电源：OPP Volt 设 4.0 V（30% 跌落），Step 设 0.1 W 避免跨过真实点

• 宽压输入模块：Von 设最低输入电压，确保低压侧 OPP 也能测。
