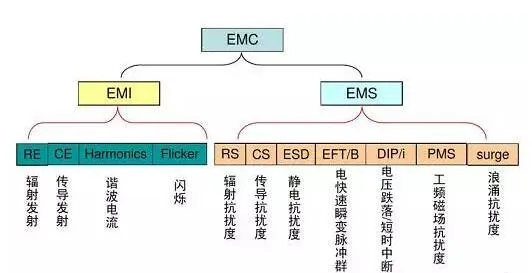

下图很清晰地展示了EMC（电磁兼容性）的完整架构。EMC主要分为EMI（电磁干扰）和EMS（电磁抗扰度）两大类，它们的测试目的都是为了确保设备能在电磁环境中正常工作，但角度截然不同。

下面根据图中的分支，详细说明每项测试的目的及其模拟的现实场景。

一、EMI（电磁干扰）—— 确保设备不“骚扰”别人

这类测试的目的是测量您的设备对外发射的电磁能量是否超标，扮演的是“污染源”角色。

测试项目	测试目的	对应中国国标 (GB/T)	模拟的现实场景
辐射发射 (RE)	测量设备通过空间（天线效应）向外界辐射的电场或磁场强度。	GB/T 9254.1-2021	设备内部的开关电源、时钟电路、高速数字信号等产生的电磁波，像微型广播天线一样向空中辐射能量，可能干扰附近的收音机、无线通信或医疗设备。
传导发射 (CE)	测量设备通过电源线、信号线等线缆向电网或外部传输的电磁干扰。	GB/T 9254.1-2021	设备内部的开关噪声、谐波等高频干扰，通过电源线倒灌回电网，就像往干净的水管里排放污水，可能影响连接在同一电网上的其他电器（如电视机出现雪花）。
谐波电流 (Harmonics)	测量设备输入电流中的谐波成分（例如，3次、5次、7次谐波）。	GB/T 17625.1-2012	像变频空调、电机调速器等非线性负载，会从电网吸入锯齿状的非正弦电流，导致公共电网电压波形畸变，可能使中性线过热或变压器发热，影响电网的供电质量。
闪烁 (Flicker)	测量设备负载变化对电网电压造成波动，引起照明灯光闪变的程度。	GB/T 17625.2-2007	当大功率设备（如电焊机、电梯、微波炉）启动或周期性工作时，会瞬间拉低电网电压，导致同一支路上的电灯出现肉眼可见的明暗变化（即闪烁），影响照明舒适度。

---

二、EMS（电磁抗扰度）—— 确保设备被“骚扰”时不宕机

这类测试的目的是验证您的设备在遭受外界电磁干扰时，是否还能正常工作。设备扮演的是“受害者”角色，需要有一定的“免疫”能力。

测试项目	测试目的	对应中国国标 (GB/T)	模拟的现实场景
辐射抗扰度 (RS)	验证设备在空间强电磁场中的抗干扰能力。	GB/T 17626.3	模拟设备在无线电台、电视发射塔、对讲机或手机基站附近工作时，外部强电磁场通过设备外壳或线缆感应进入内部，导致电路误动作或死机。
传导抗扰度 (CS)	验证设备在电网或线缆上存在高频干扰时的抗干扰能力。	GB/T 17626.6-2017	模拟通信基站、无线电发射机等产生的电磁场，通过电源线或信号线等外接线缆以传导方式进入设备内部，干扰内部电路的工作。
静电放电 (ESD)	验证设备在带电人体或物体直接放电时的耐受性。	GB/T 17626.2-2018	模拟干燥环境下，人体（如手）或带静电的物体（如工具）接触设备的金属外壳、螺丝、接口或键盘时发生的瞬时高压放电（最高可达±15kV或更高）。
电快速瞬变脉冲群 (EFT/B)	验证设备对来自供电网络或控制线路的、重复且快速瞬态脉冲的耐受性。	GB/T 17626.4-2018	模拟工业环境中，接触器继电器吸合、断路器动作、大功率电机启停时，产生的电弧和瞬态脉冲群。这些脉冲会通过电源线或信号线传播，干扰设备逻辑。
电压跌落/短时中断 (DIP/i)	验证设备在供电电压不稳定、短暂跌落甚至完全中断的情况下能否稳定运行。	GB/T 17626.11-2023	模拟电网故障（如雷击）、负载剧烈变化或断路器跳闸导致的电源瞬间欠压或短时停电（通常持续几十毫秒到几秒），检验设备是否会复位或死机。
工频磁场抗扰度 (PMS)	验证设备对50Hz/60Hz工频交流磁场干扰的耐受性。	GB/T 17626.8-2006	模拟设备靠近大电流导体（如母线排、变压器、大功率电机引线）附近时，承受由强工频电流产生的恒定磁场或短暂磁场骚扰。
浪涌 (Surge)	验证设备对雷击或电网开关操作引起的沿线路传播的过电压耐受性。	GB/T 17626.5-2019	模拟两种场景： 1. 雷电：间接雷击击中户外线路（如电源线、信号线）导致线路上感应出巨大的浪涌电压； 2. 开关操作：电网中大型电容器投切、负载切换产生的瞬时过电压。

---

简单总结一句话：

• EMI 保证您的设备是一个“文明公民”，不干扰别人。

• EMS 保证您的设备是一个“强壮士兵”，不怕别人干扰。
