一、标准概述

  GB/T 17626.4-2018《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》是我国电磁兼容（EMC）体系中关于瞬态传导抗扰度的重要基础标准。 该标准等同采用国际标准 IEC 61000-4-4:2012，对电子、电气设备在遭受电快速瞬变脉冲（EFT/Burst）干扰时的性能保持能力进行了统一规定。
EFT/Burst 干扰是由继电器触点跳变、感性负载切换、电源线路中断等事件引起的高频瞬态尖脉冲群。其幅值高、上升沿快、能量密度集中，是电磁干扰中最具代表性的瞬态骚扰类型之一。

二、基本术语与定义

1）电快速瞬变脉冲群 (EFT/B)：由许多快速瞬变脉冲组成的脉冲群，通常由切换感性负载、继电器触点弹跳等动作产生。
2）耦合网络 (Coupling Network)：用于将脉冲群能量从发生器传送到受试设备线路的电路。
3）去耦网络 (Decoupling Network)：用于防止施加到受试设备上的脉冲群干扰影响其他非测试设备的电路。
4）耦合夹 (Coupling Clamp)：一种能在与受试线路无电连接的情况下，以共模形式将干扰信号耦合到受试线路的装置。
5）受试设备 (EUT)：即接受测试的设备。

三、试验解读

电快速瞬变脉冲群由一系列高频窄脉冲组成，其典型波形参数如下：

参数	典型值	说明
上升时间	5ns±30%	脉冲上升沿极快
脉冲宽度（半峰）	50 ns ± 30%	高频瞬态特征
重复频率	5 kHz 或 100 kHz	依据试验等级选择
脉冲群持续时间	15 ms	脉冲群持续时间
重复周期	300 ms	脉冲群周期

这些脉冲以群的形式施加到设备电源线、信号线或控制线，通过耦合/去耦网络（CDN） 或 耦合夹具（Capacitive Clamp） 实现注入。

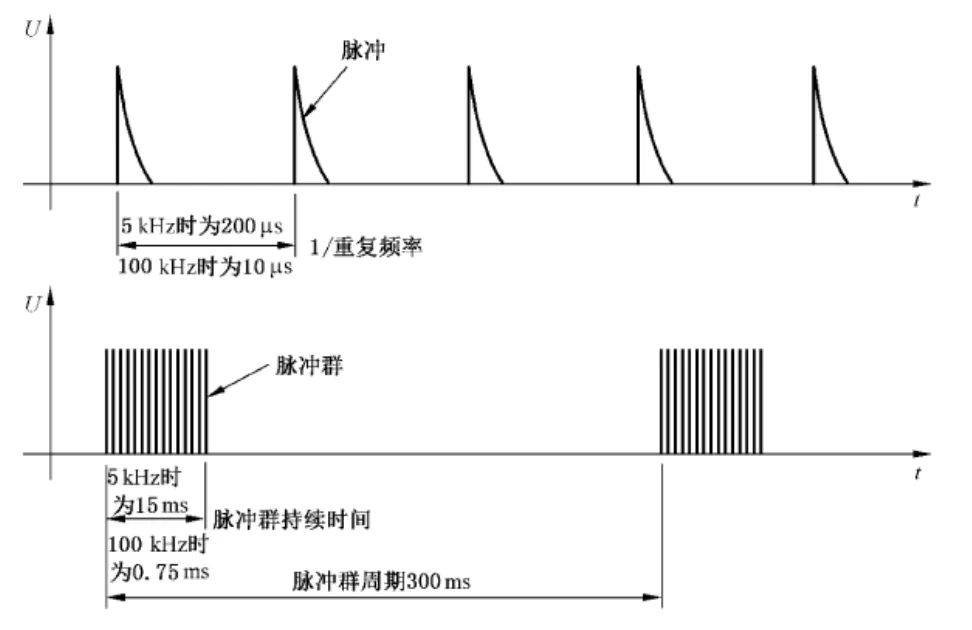

脉冲群特性：标准规定的脉冲群，其单个脉冲上升时间≤5ns，持续时间约50ns。每个脉冲群持续15ms（当重复频率为5kHz时）或0.75ms（当重复频率为100kHz时），脉冲群之间的间隔为300ms。

施加时间：在每个选定的测试点上，通常需要施加持续至少1分钟的脉冲群干扰。这1分钟内，包含了多个连续的脉冲群。

测试正极或者负极：测试时，需要分别施加正极性脉冲或者负极性脉冲。

正负交替测试：除了单独施加，有时也会采用正负极性交替的方式进行测试，这更能模拟某些复杂的实际干扰情况

四、试验目的与适用范围

标准旨在验证设备在遭受 EFT 干扰时，是否仍能维持规定的功能或性能指标。
适用于以下设备：

• 工业自动化与控制系统；
• 通信与网络设备；
• 医疗仪器及测量仪表；
•  家用、商业类电子产品；
• 其他含数字或微控制单元的装置。


五、试验等级与严酷度

GB/T 17626.4-2018 规定了 5 个典型试验等级，具体取决于设备应用环境与抗扰设计要求：

等级	电源端口和接地端口 (PE)		信号端口和控制端口		典型应用场景
	电压峰值 (kV)	重复频率 (kHz)	电压峰值 (kV)	重复频率 (kHz)
1级	0.5	5或100	0.25	5或100	具有良好保护的环境
2级	1	5或100	0.5	5或100	受保护的环境
3级	2	5或100	1	5或100	工业场所标准要求
4级	4	5或100	2	5或100	严酷工业或靠近开关设备环境
X级	特定	特定	特定	特定	特殊防护要求设备

测试等级应依据产品特性、安装环境及 EMC 设计预期确定。

六、交流/直流电源端口耦合/去耦合

电源端口：对于电源线（包括交直流），标准规定优先使用专用的耦合/去耦网络（CDN）。耦合夹通常只在没有合适的CDN可用时，才作为替代方案用于电源端口的测试。

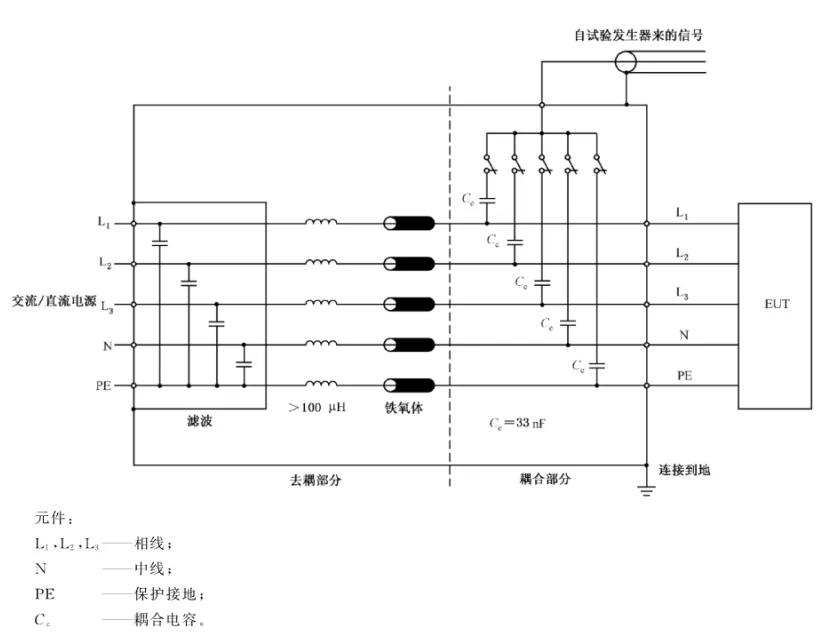

三相供电电源的耦合/去耦合

容性耦合夹专门用于对设备的信号线、控制线和数据线（I/O端口及通信端口）施加干扰，这是标准中明确规定的优先测试方法。标准中有一个重要条件：对于长度超过3米的信号/控制电缆，通常需要进行此项测试，此时耦合夹是首选方法。

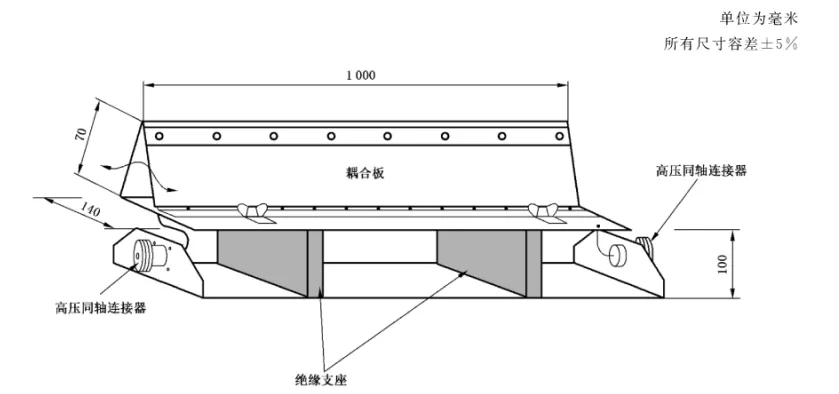

容性耦合夹结构
