为了真实模拟设备在实际运行中可能遇到的雷击或开关切换瞬变造成的电压或电流浪涌，评价电子电气设备对雷击浪涌的抗扰度水平，

一、基本术语与定义

• 浪涌（冲击）：由开关操作或雷电瞬变过电压引起的单极性瞬态脉冲。
• 组合波发生器 (CWG)：能产生标准浪涌波形的设备，例如1.2/50μs开路电压波形和8/20μs短路电流波形，或10/700μs开路电压波形和5/320μs短路电流波形。
• 耦合网络 (CN)：将浪涌能量传递到受试设备线路上的电路。
• 去耦网络 (DN)：防止施加在受试设备上的浪涌影响其他非测试设备或系统的电路。

二、波形和参数定义

2.1）1.2/50μs开路电压波形和8/20μs短路电流波形

GB/T 17626.5-2019给出了一种在实际测试工作中更具可操作性的波形和参数定义。

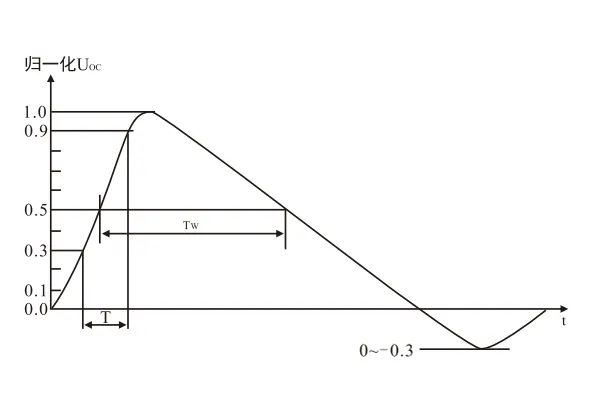

未连接CDN的发生器输出端的开路电压波形(1.2/50us)

其中Tw为持续时间，定义为电压波形在上升沿和下降沿分别为50%峰值电压之间经过的时间，T为波前时间，定义为电压波形上升沿在30%峰值电压和90% 峰值电压之间经过的时间：

• 波前时间
  =1.67×T=1.2×(1±30%)µs，1.67为0.9和0.3阈值只差的倒数。
• 持续时间
  =Tw=50×(1±20%)µs

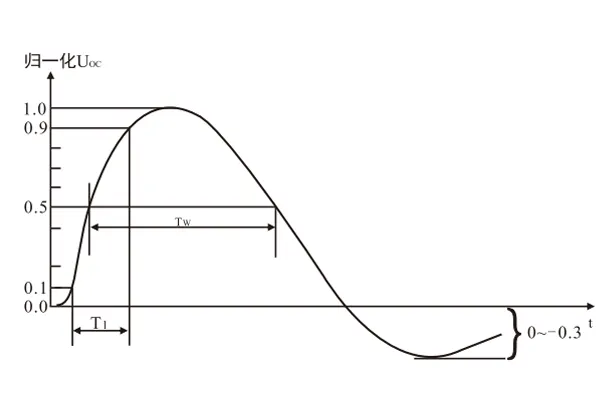

未连接CDN的发生器输出端的短路电流波形(8/20us)

短路电流的波形参数依然为波前时间和持续时间，定义和开路电压一致，不再赘述，标准定义：

• 波前时间: Tf=1.25×Tr=8×(1±20%)µs，1.25为0.9和0.1阈值只差的倒数。
• 持续时间: Td=1.18×Tw=20×(1±20%)µs，1.18为经验值。

---

可以把“1.2/50μs开路电压波形”和“8/20μs短路电流波形”理解成对同一个“组合波发生器”输出能力的两种描述：

• 发生器内阻是关键：标准定义的浪涌发生器内部有一个确定的输出电阻（通常是2Ω）。这个内阻决定了它输出能量的特性。
• 开路测电压：当发生器的输出端什么都不接（开路）时，我们测量到的就是1.2/50μs的电压波形。这代表了它理论上能产生的最高电压。
• 短路测电流：当发生器的输出端直接短路时，我们测量到的就是8/20μs的电流波形。这代表了它理论上能输出的最大电流。

在实际测试中，浪涌信号会通过耦合网络施加到你的设备（EUT）上。此时，施加到设备上的具体波形，会同时包含电压和电流的特性，其形状取决于设备端口在那一瞬间呈现的阻抗。标准用“开路电压”和“短路电流”这两个参数，就是为了在实验室里准确地定义和校准浪涌发生器的能力。

---

2.2）10/700us开路电压波形和5/320us短路电流波形

对于(10/700)µs–(5/320)µs波形来说，由于此波形只用于直连到户外通讯网络的同步互联线缆，适用范围小。所以标准把此波形的定义放入附录A中.

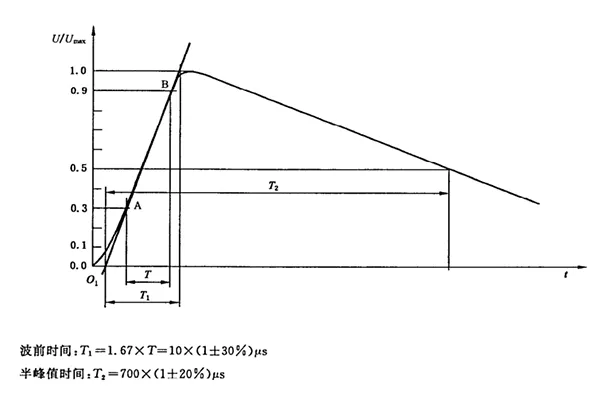

开路电压波形(10/700us)

其中Tw为持续时间，定义为电流波形在上升沿和下降沿分别为50%峰值电流之间经过的时间，T为波前时间，定义为电流波形上升沿在30%峰值电压和90%峰值电流之间经过的时间：波形峰值50%50%经过的时间，T为波前脉冲峰值3090%经过的时间。标准定义：

• 波前时间
  =1.67×T=10×(1±30%)µs
• 持续时间
  =Tw=700×(1±20%)µs

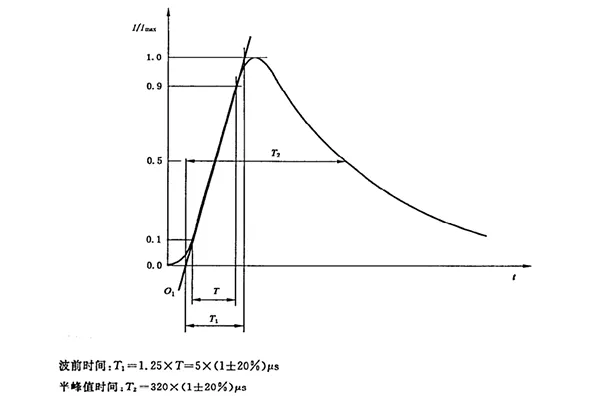

短路电流波形(5/320us) 短路电流的波形参数依然为波前时间和持续时间，定义和开路电压一致，不再赘述，标准定义：

• 波前时间: Tf=1,25×Tr=5×(1±20%)µs
• 持续时间: Td=Tw=320×(1±20%)µs

三、浪涌(冲击)测试系统

  浪涌(冲击)测试系统主要是由浪涌信号发生器和耦合/去耦网络两部分组成。为了生成符合标准定义的雷击浪涌信号波形，在标准GB/T 17626.5-2019中对于组合波发生器的电路结构和性能指标进行了规定。

3.1）浪涌信号发生器

  在整个浪涌测试系统中，浪涌组合波发生器是最关键的部件，它的主要功能是负责产生浪涌波形。在标准GB/T 17626.5-2019中有浪涌组合波发生器的电路结构，下图为(1.2/50)µs-(8/20)µs波形发生器的电路原理图：

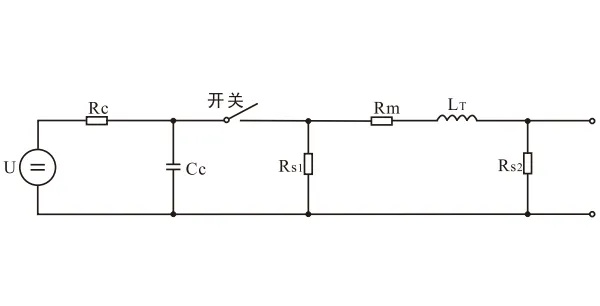

组合波发生器的电路原理图(1.2/50μs-8/20μs)

  如上图的(1.2/50)µs-(8/20)µs波形发生器的电路原理图所示，浪涌发生器的电路是由两个部分构成，分别为充电回路和脉冲形成回路。充电回路的电路由高压发生器 U、充电电阻Rc和储能电容Cc组成，脉冲形成回路的电路由脉冲持续时间调节电阻RS1、RS2、阻抗匹配电阻Rm和调节上升时间形成的电感Lr组成。

工作原理为：当开关处于断开状态，此时电路会通过RC、CC充电回路对储能电容Cc进行充电。在储能电容Cc 储满需要的电压电量后，主电路开关闭合并形成放电回路。在开关闭合初始一段时间，储能电容Cc向Rm、Lr和RS2进行放电，此时在RS2两端测得的雷击浪涌电压波形正处于波形的上升状态，在这段时间电感Lr在脉冲电路中也起到了储能作用，随着储能电容Cc的电量慢慢减少，电感Lr和电容Cc同时对电阻RS1、Rm和RS2放电，此时RS2两端测得的雷击浪涌电压波形由峰值开始下降。电阻Rm则保证了整个发生器的内阻为2Ω，最终即可得到所要求的(1.2/50)µs-(8/20)µs雷击浪涌波形。

同样，下图为(10/700)µs-(5/320)µs波形发生器的电路原理图：

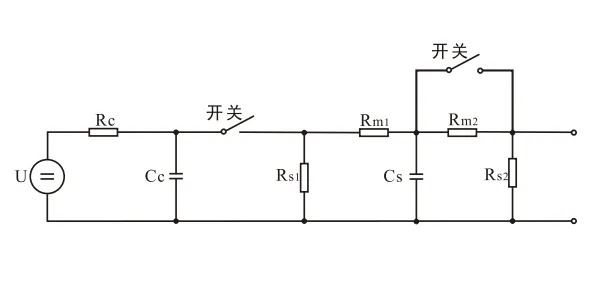

组合波发生器的电路原理图(10/700μs-5/320μs)

如上图的(10/700)µs-(5/320)µs波形发生器的电路原理图所示，浪涌发生器的电路同样分为充电回路和脉冲形成回路。充电回路的电路由高压发生器U、充电电阻Rc和储能电容Cc构成，脉冲形成回路的电路由脉冲持续时间调节电阻RS、Rm1、Rm2和调节上升时间的电容Cs组成，开关S1闭合时，使用外部匹配阻抗。

充电回路的工作原理和(1.2/50)µs-(8/20)µs波形发生器的电路原理相同，脉冲形成回路的工作原理略有区别，由于(10/700)µs 波形的上升时间和持续时间大大长于(1.2/50)µs波形，故使用了电容Cs用来代替电感Lr。同时内置阻抗Rm1按照标准要求改为15Ω，内置阻抗Rm2为25Ω，此时发生器内阻为40Ω，需注意的是，当开关S1闭合时电阻Rm2被短路跳开，此时可以使用外部匹配电阻。最终即可得到所要求的(10/700)µs-(5/320)µs浪涌波形。

3.2) 耦合/去耦网络

  雷击浪涌耦合去耦网络按照其工作原理可以分为耦合网络部分和去耦网络部分。耦合网络的作用是将组合波发生器的浪涌信号传送到被测设备上，限制从被测设备的电源线流入组合波发生器的电流对发生器本体造成破坏，减小对浪涌波形的影响。去耦网络的作用是为浪涌信号提供足够的去耦阻抗，避免浪涌信号窜入电网对由同一电源供电的非受试设备产生不利影响。此外，连接到同一电源的其他设备可能含有防雷器件，在不使用去耦网络的情况下，非受试设备上防雷器件会阻止EUT上浪涌的施加及影响浪涌试验结果。

雷击浪涌的耦合去耦网络根据适用范围可以分为：电源线耦合/去耦网络和互联线耦合/去耦网络，其中电源线耦合/去耦网络包含单相交流或直流耦合/去耦网络、三相交流耦合/去耦网络;互联线耦合/去耦网络包含非屏蔽非对称耦合/去耦网络、非屏蔽对称耦合/去耦网络。

一般浪涌信号耦合到EUT上的方式有电容耦合和气体放电管耦合，其中后者对组合波发生器的输出波形影响较明显，故使用电容耦合较多。若选用小的耦合电容值，则电源侧残余浪涌电压较低，但产生冲击电流的效率较低;若选用大的耦合电容值，则耦合到EUT效率较高，但残余电压较高。为兼顾输出效率和残余电压问题，国家标准规定线-线耦合(差模方式)采用18uF的电容，线-地耦合(共模方式) 采用9uF的电容。电源线耦合去耦网络的设计应满足标准中网络端口的波形参数要求，其去耦网络部分提供了一个相对雷击浪涌波来说较高的阻抗，同时这个阻抗又不能影响受试设备的正常供电。耦合网络部分的耦合元器件使用高压电容，它的作用和去耦网络的刚好相反，需要使得雷击浪涌波形能够完整的通过。同样的，信号线耦合/去耦网络的设计也应满足标准中网络端口的波形参数要求，其耦合元件可以是电容、钳位器或避雷器。

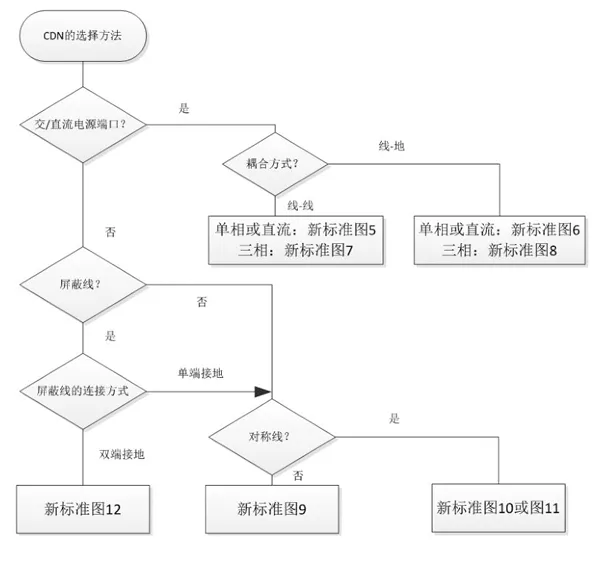

　　在进行测试时，应根据不同的产品来选择相对应的耦合去耦网络，其选择方法见下图：

耦合/去耦网络的选择

交直流源端口

   在标准GB/T 17626.5-2019中给出了耦合去耦网络 的电路拓扑图，图5至图8分别为单相/直流电源耦合去耦网络线对线耦合、单相/直流电源耦合去耦网络线对地耦合、三相电源耦合去耦网络线对线耦合和三相电源耦合去耦网络线对地耦合。

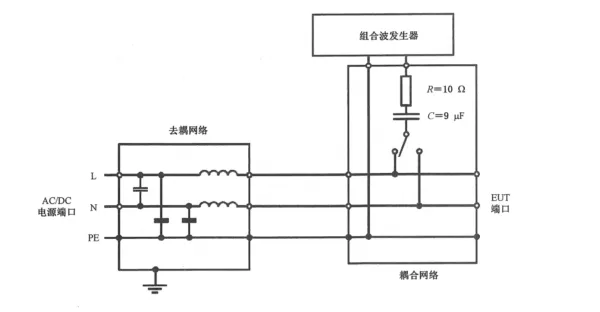

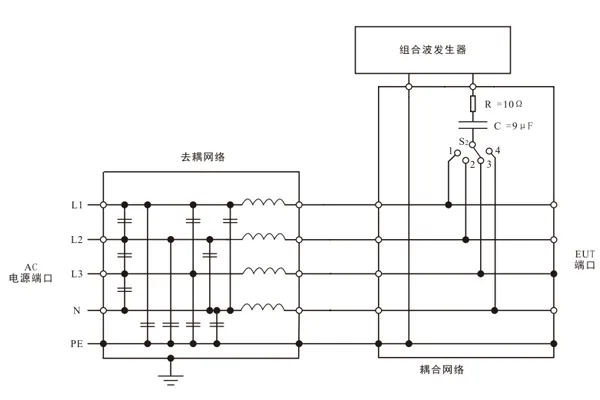

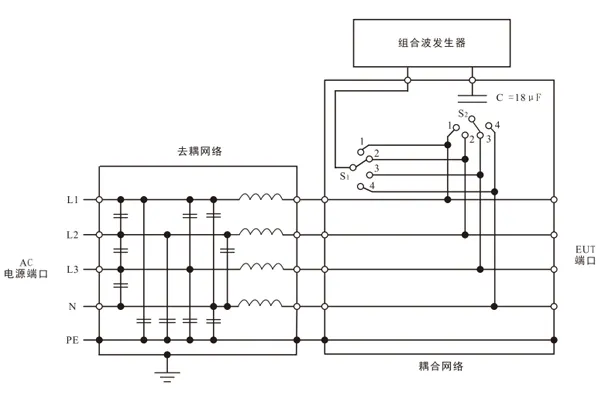

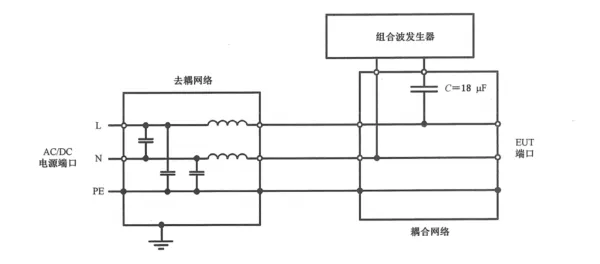

图5 用于交/直流线上的线-线耦合 图6 用于交/直流线上的线-地耦合 图7 用于三相交流线上的线-线耦合 图8 用于三相交流线上的线-地耦合

  从以图8至图11中可以看到，不论是单相还是三相电源耦合/去耦网络，去耦网络部分的拓扑结构是一致的。其结构为线与线之间的去耦电容C和每根线上的去耦电感L组成的LC低通滤波器。去耦电感L的选取不宜太大，否则既会使耦合/去耦网络上有较大的电压压降，又会造成电感体积庞大，给生产制造和安装带来不便。一般来说，为了达到标准中规定的：“耦合/去耦网络上产生的压降在额定电流情况下不超过耦合/去耦网络输入电压的10%”。以被测品每相额定电流≤200A计，L值应≤1.5mH，当额定电流>200A 时，L值如下图所示。

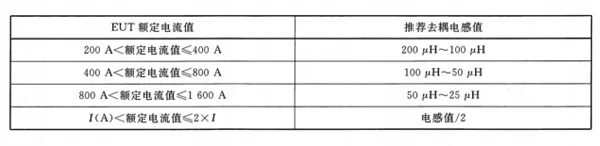

额定电流大于200A的耦合/去耦网络中去耦线上的感抗值

对于耦合网络来说，由于耦合方式所模拟的实际情况不同，其分为线-线和线-地两种情况。由于低压电网对地的源阻抗为12Ω，对于虚拟阻抗(定义为开路电压峰值与短路电流峰值之比)为2Ω的组合波发生器，在进行线-地耦合时，故需要另外再串联10Ω的附加电阻，以增加有效源阻抗。

　　> 所有的电源线耦合/去耦网络仅适用于(1.2/50)µs-(8/20)µs 雷击浪涌波形。

非屏蔽互联线

   图9至图10分别为非屏蔽不对称互连线耦合/去耦网络、非屏蔽对称互连线耦合/去耦网络和非屏蔽户外对称通信线耦合/去耦网络。

图9 非屏蔽不对称互连线的耦合/去耦网络

测试对象，例如串口线，消防、安防系统中的报警触发信号传输线，CVBS（复合视频信号）线。对于这些非屏蔽不对称线，测试时不仅要施加线-地（共模） 浪涌，还要施加线-线（差模） 浪涌，评估更全面。

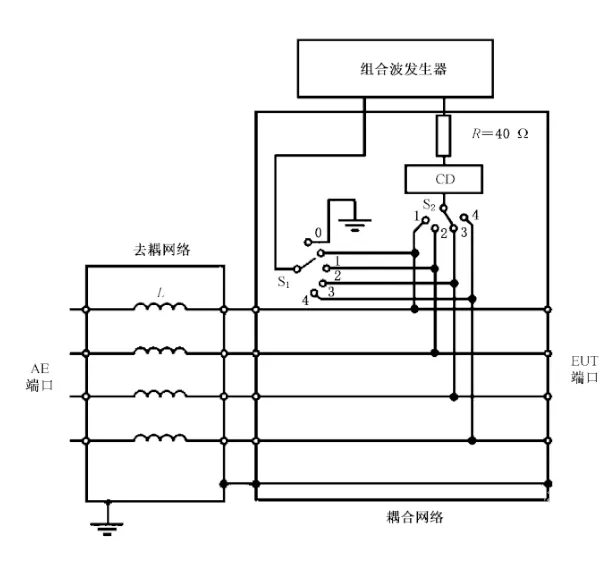

图10 非屏蔽对称互连线的耦合/去耦网络

使用(1.2/50)µs组合波发生器时，非屏蔽对称互连线耦合/去耦网络中(如图10所示)，Rc=n×40Ω，n为互连线导线根数，CD可以是电容、气体放电管、钳位器、雪崩装置或任何允许受试设备正常传输数据，并同时满足规定的浪涌波形参数;

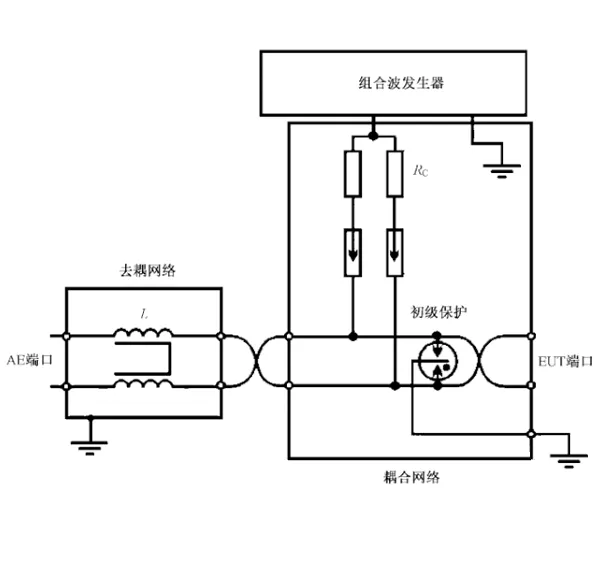

非屏蔽户外对称通信线的耦合/去耦网络-线对地耦合

屏蔽互联线

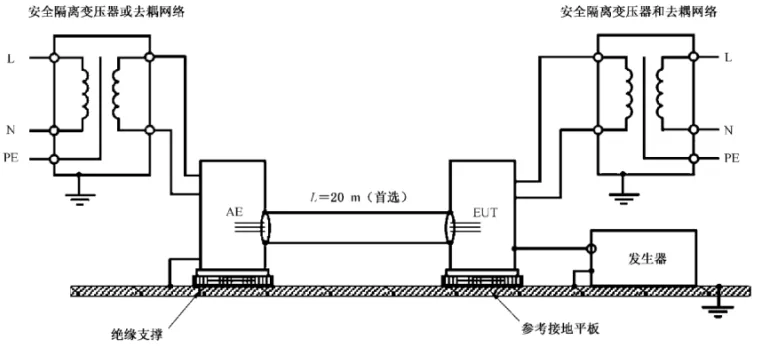

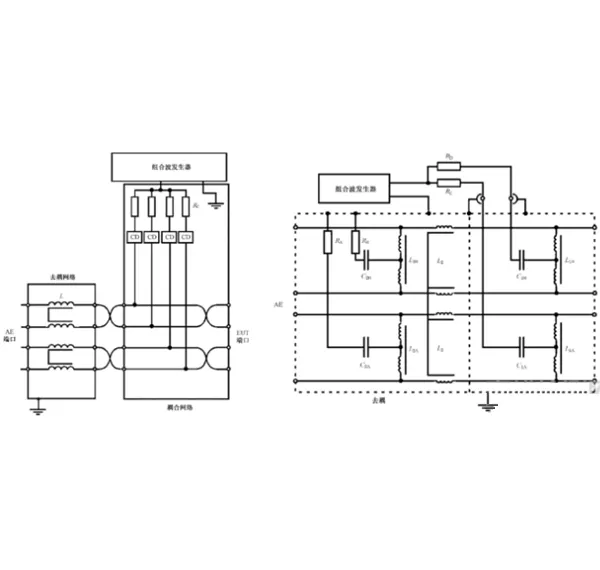

屏蔽互连线的浪涌试验配置图

四、试验过程要求

4.1）标准确认试验等级

等级	环境描述举例	线-地试验电压	线-线试验电压
1级	保护良好的电气环境	0.5 kV	-
2级	有一定保护的电气环境	1 kV	0.5 kV
3级	普通工业环境	2 kV	1 kV
4级	受严重骚扰的环境（如民用架空线）	4 kV	2 kV
X级	特殊等级，由用户与制造商协商决定

4.2）浪涌次数

  除非相关的产品标准有规定，针对每一个耦合路径，施加在直流电源端和互连线上的浪涌脉冲次数应为正、负极性各5次。对于交流电源端口，应分别在0º、90º、180º、270º 相位施加正、负极性各5次的浪涌脉冲。

4.3）脉冲间隔时间

  连续浪涌脉冲之间的间隔不能大于1分钟，间隔小于1分钟的浪涌测试具有更高的严酷度，其原因是过短时间内的连续充电有可能导致被测设备承受的电压累积以至于超过实际测试电压等级。
