六、电池放电测试功能

  电子负载的电池放电测试（Battery Discharge Test）功能，就是拿电子负载当"可控吸能负载"把电池电量放出来，同时自动累计已放容量（Ah/Wh）、计时、采电压，并在达到任一终止条件时自动卸荷（Input OFF），避免电池过放损坏。它比单纯开 CC 模式手动盯表强在：无人值守、容量自动积分、截止自动停机、部分机型还能存放电曲线。

不同机型的实现机制有所不同

• IT8800 / IT8511A+ 等：电池测试底层强制走 CC（恒流），设好电流即可，容量由 I×t 积分。

• IT8500+ / UTL8500 / TR9600 / DCL9000 等：允许选 CC / CR / CP，部分还支持 CC+CR 两段放电、CC+CV（到截止电压切 CV 维持不继续拉）、CC+UVP（到欠压点直接 OFF）。

• 选 CC 最常用（测容量标准条件 0.2C/1C），CP 模拟整车定功率拉载，CR 模拟近似内阻负载，CC+CV 防过放最安全。

三个核心终止条件（OR 关系，任一命中即停）

条件	面板名	说明	不用时填法
关断电压	Stop Volt / Cutoff V	电池端电压跌到这以下就停	设为 0 V
关断容量	Stop Cap / Ah	累计放电达这值就停	设 999.999 Ah
关断时间	Stop Timer / T	放电时长到就停	设 99999 s

例：测 12 V 铅酸容量，一般只关心电压截止 → Stop Volt=10.5 V，Cap=999.999 Ah，Timer=99999 s；三者同屏显示实时 V / I / Time / Ah。

典型场景

• 18650 锂电 3.7 V 2000 mAh：CC=0.4 A（0.2C），Stop Volt=2.75 V（或 2.5 V 看规格），Cap=9.999 Ah，Timer=99999 s → 放完看 Ah 即实际容量

• 12 V 20 Ah 铅酸：CC=4 A（0.2C），Stop Volt=10.5 V，防硫化别放到 9 V 以下

• 动力电池包定功率：CP=100 W，Stop Volt=电池最低允许总压，顺带看 Wh 数（部分机显示 Wh，老机只显 Ah 需自己乘平均压）

• 最大化抠容量：CC 放到 3.0 V → 停一段 → 切 CR 继续放到 2.5 V（DCL9000 的 CC+CR 两段法）。

七、CR-LED 测试功能

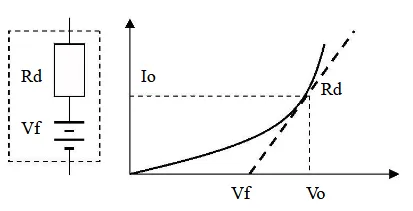

  电子负载的 CR-LED 测试功能，是传统 CR（恒阻）模式的"二极管增强版"——在纯电阻特性上叠加一段 LED 灯串的导通压降 Vd，让负载的伏安曲线变成"V ≤ Vd 时几乎不导通，V > Vd 后按 R 斜率拉电流"，从而逼真复刻真实 LED 灯串的 I-V 特性。专门用来测 LED 恒流驱动电源的输出纹波、动态起亮、带载稳定性——这是纯 CC/CV/CR 都做不到的。

为什么要 CR-LED，而不是普通 CR

LED 恒流源输出天然带电流纹波。若用传统 CR 模式：

• 纹波电压落到 V-I 曲线线性段时，电流会随电压线性摆动，但没有"低于 Vf 就熄灭"的截止行为；

• 驱动电源控制环容易和纯线性负载打架，出现电压电流振荡、起机不亮、纹波测出来偏假。

CR-LED 把 LED 的二极管门槛加进去后：

• V < Vd → 负载近似开路（几 mA 以内），模拟 LED 未导通

• V > Vd → I = (V − Vd) / R，模拟 LED 导通后的动态电阻段

• 纹波在 Vd 附近上下摆时，电流会出现"掐断—导通"的真实 LED 涟波形状

两个核心参数怎么算（经验公式）

已知 LED 驱动电源带真实灯串时的稳态工作点 Vo（电压）、Io（电流）：

Vd = Vo × 0.8          # 二极管(串)导通电压，取稳态压的 80%
R  = 0.2 × Vo / Io     # Vd 以上段的等效动态电阻

例：50 V / 200 mA 的 LED 驱动 → Vd = 40 V，R = 0.2×50/0.2 = 50 Ω。

校验：V=50 V 时 I=(50−40)/50=0.2 A ✓；V=62 V 时 I=0.44 A，符合驱动电压范围上限。

更严谨的做法是从 LED 灯珠数据手册取两点 (V1,I1)、(V2,I2) 求斜率：

R  = (V2 − V1) / (I2 − I1)
Vd = Vo − Io × R

经验公式就是取 V1≈Vd、V2=Vo 的近似。

典型场景

• LED 恒流驱动电源产线测试：验证额定 200 mA 时 Vo 是否在 45~62 V 窗口、纹波电流 Ipp 是否超标

• 驱动起机特性：看 Vout 从 0 爬到 >Vd 瞬间电流怎么起亮，有没有过冲（配合电压上升时间测量）

• 调光/高频 PWM 带载：PWM 调光时 LED 电流被斩波，CR-LED 能复现"低于 Vd 熄、高于 Vd 亮"的断续导通，纯 CR 会糊成直线

• 多串 LED 并联驱动：每串算一个 Vd/R，用多通道负载各跑一个 CR-LED 实例。

八、合格测试功能

  电子负载的合格测试（Pass/Fail / Go-NG / 合格判定）不是一种独立带载模式，而是叠在 CC/CV/CR/CP、OCP/OPP、List、Auto-Test 之上的"实时边界检查 + 自动判级"层。它的作用是：你预设 V/I/P/R 的上下限窗口，负载在拉载过程中实时比对测量值，落在窗内显示 PASS（或 GO），窗外显示 FAIL（或 NG），不用人眼盯表、不用导出数据后期判。

合格判定在电子负载里的三种存在形态

不同机型把"合格测试"放在不同菜单下，但底层逻辑只有一套：

• 基础模式叠加型（Limit / 合格测试）

  在 CC/CV/CR/CP 正常拉载时，另开一个"合格测试"开关，设 V/I/P 上下限，主界面直接标 PASS/FAIL。ET5410A+、部分 IT/UTL 机型叫"合格测试"，BK 系叫 Limit 测试。

• 专项测试内嵌型（OCP/OPP/电池）

  OCP 测试里设 Min Trip / Max Trip，OPP 里设 Min/Max Trip Power，电池放电不设上下限只设截止条件。跳闸值落窗内→PASS，窗外→FAULT/NG。

• 序列/Auto-Test 型（Program / List 检查）

  每步可独立设"检查项目（V/I/P）+ 上限 + 下限"，整段跑完按 Result 看每步 Pass/Fail，任一步 Fail 可设整机停（FAILURE stop）或继续（COMPLETE stop）。IT8800 可编 10 组文件×10 步，SDL1000X 8 组×50 步，UTL8500 List 每步带 Check 项。

典型场景

• 电源来料检验：CC 拉额定 2 A，合格测试窗 V 10.8-13.2 V、I 1.95-2.05 A、P 21.6~26.4 W，单键触发，绿灯 PASS 流水走

• 多步老化+判级：Auto-Test 编 5 步（空载电压→50%→100%→动态→卸载），每步挂 V/I 窗，FAILURE 停，NG 品自动隔离

• OCP 批量筛：OCP 文件设 Min 4.5 A / Max 5.5 A，治具一键触发，屏显 PASS 即流入下一站

• List 曲线回放判级：LED 驱动按 List 走 Vf 曲线，每步 Check 电流窗，超出即 Flag 该工步 Fail。

九、扫描测试功能

  电子负载的扫描测试（Sweep / 动态扫描 / 扫描测试）是在某一负载模式（CC/CV/CR/CP）下，让设定值从"起点"按固定步进扫到"终点"，每一步停留设定时间并采样 V/I/P，用来扫出 DUT 的 V-I 特性曲线、捕捉转折电压/保护点、测电源在最坏负载下的响应。它和 List 的区别：List 是"任意编排的序列"，Sweep 是"等步长线性扫描 + 自动绘曲线/捕阈值"；和 OCP/OPP 的区别：OCP/OPP 只爬电流或功率并判跳闸，Sweep 可扫任意轴且带图形/阈值捕获。

扫描的几种形态（厂牌命名不同，底层就这三类）

• 参数值扫描（Value Sweep）：CC 下扫电流、CV 下扫电压、CP 下扫功率、CR 下扫电阻。起点→终点→步进值→每步延时，逐步采样。

• 动态变频扫描（Sweep / Dynamic Sweep）：在 CC 动态两电平（Imin~Imax）基础上，扫描频率从 Fstart 逐步加到 Fend，每个频点停 Dwell 时间，实时记 Vp+/Vp-，最后给出最坏频点的峰值/谷值。专门找电源环路最共振的频率。

• PV 扫描（光伏曲线）：部分机（AMREL PLA 等）带 PV Sweep，扫出太阳能电池板的 I-V 曲线并测 Voc/Isc/Pmax。

通用参数清单（以 CC 值扫描 + 动态变频扫描为例）

值扫描（CC/CV/CP/CR 通用）

• Sweep Mode：CC / CV / CR / CP（选定后扫描量对应电流/电压/电阻/功率）

• Start（起点值）：如 CC 下 0.1 A

• End（终点值）：如 5 A

• Step（步进值）：必须 >0，否则报错（AMREL ERR 3）

• Step Delay / Dwell：每步停留 1 ms~60 s 级，给 DUT 稳定时间

• 阈值类型（部分机）：最小电压 / 电压转折(ΔV) / 跌落(Drop)

• 比较类型：按 V / 按 I / 按 P / 关；含上限、下限 → 扫完整体判 PASS/FAIL

• 触发源：Manual / EXT / BUS / Timer（同前几轮）

动态变频扫描（TDK-Lambda/中创/ET 系叫 Sweep）

• Imin / Imax：两电平电流

• Rise Rate / Fall Rate：A/μs

• Fstart / Fend / Fstep：如 0.01 Hz → 50 kHz，步长 0.01 Hz 起

• Dwell：单频点停留 0.001~99.999 s

• Duty：占空比 1%~99%

• 结果：Vp+ 最大值及对应频率、Vp- 最小值及对应频率

典型场景

• 电源 V-I 特性：CC 扫 0→Imax，每步记 Vout，画曲线看拐点、看哪点开始跌出 ±5%

• LED 驱动扫描：CV 扫电压轴或 CC 扫电流轴，配合 CR-LED 看灯串导通拐点

• 找电源最谐振频点：动态变频扫描 10 Hz→20 kHz，得出 Vp- 最小的频点 = 环路最弱处

• 保护点粗定位：阈值类型设"电压跌落"，扫到 Vout 塌方的那一步电流/功率即近似OCP/OPP 点（比专用 OCP 测试粗，但顺带出曲线）

• 光伏 I-V 曲线：PV Sweep 直接出 Voc/Isc/Pmax，省外接曲线仪
