SAMA5D2系列MPU配备了多端口DDR-SDRAM控制器(MPDDRC)。

MPDDRC 是一款高带宽可压缩的 16 位或 32 位双重数据速率(DDR)多端口存储控制器,支持高达 512 字节的 8 字节 DDR2、DDR3、DDR3L、LPDDR1、LPDDR2 和 LPDDR3 设备。数据传输通过一个芯片选择的16/32位数据总线进行。

控制器采用以下电源运行:

• DDR2,LPDR1:1.8V
• DDR3:1.5V
• DDR3L:1.35V
• LPDDR2,LPDDR3:1.2V

原理图介绍

SAMA5D2-XULT development kit配两颗美光的256MB DDR3L(MT41K128M16JT-125-K)

Layout介绍

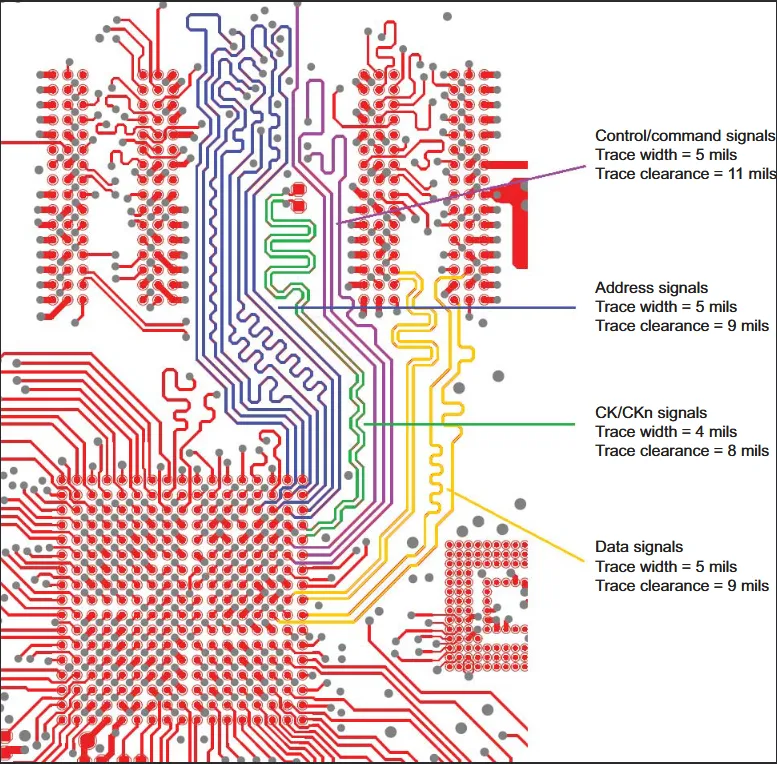

1、SAMA5D2-XULT Layer 1 (Top)的走线。

上图所示的布局示例展示了电路板顶层，该层主要用于 DDR3-SDRAM 的布线。部分地址信号及差分时钟信号部署于顶层，其走线宽度与最小间距均符合要求；这些参数均等于或大于最低要求值。此外，控制/命令信号与数据信号之间的间距为 30 mils，亦高于最低要求值。

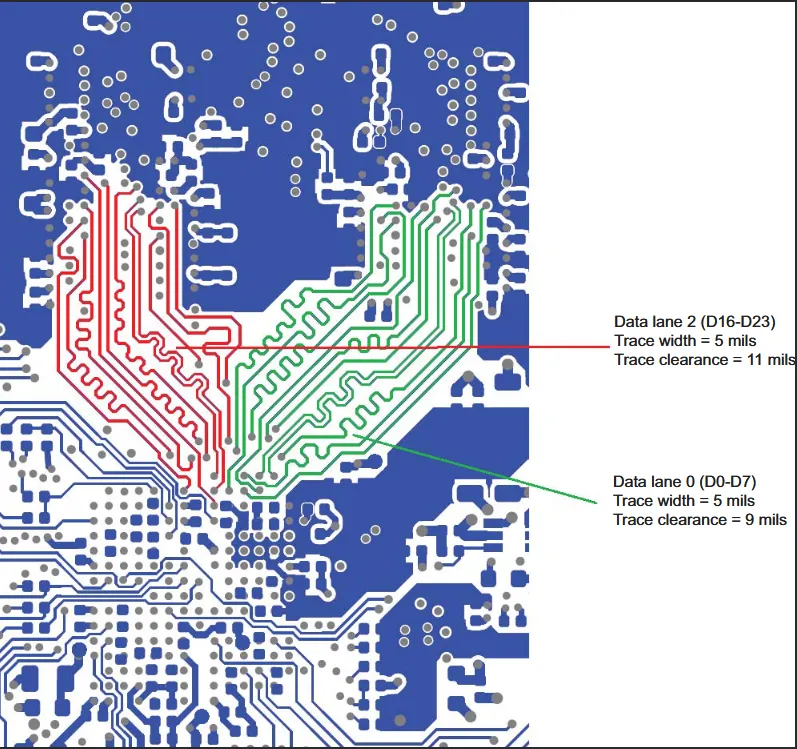

2、SAMA5D2-XULT Layer 6 (Bottom)的走线。

上图展示了 DDR3-SDRAM 布局的底层结构。来自两条数据通道的信号（分别属于数据通道 2（D16-D23）和数据通道 0（D0-D7））在底层进行Layout，包括其各自的 DQS /DQSn 和 DQM 信号。所采用的走线宽度为 5 mils，最小间隙为 9 mils，这两项数值均超过最低要求。这些走线间匹配度较高，最大不匹配长度不超过 7 mils，远低于允许的最大值。

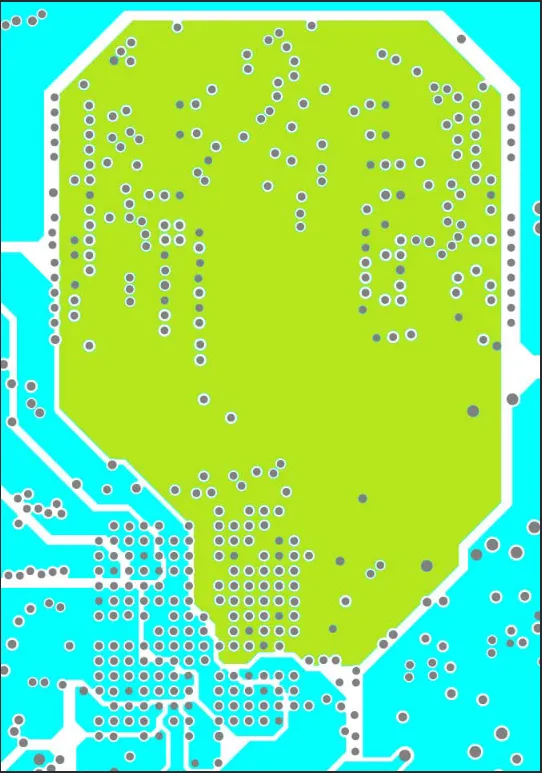

3、SAMA5D2-XULT Layer 5 (VDD)的铺铜。

上图展示了电路板的第5层，该层用作电源平面。高亮显示的区域涵盖属于 DDR3-SDRAM 信号布线的走线，并作为底部走线阻抗匹配的参考平面；此外，该区域不存在任何高速信号的分隔情况。

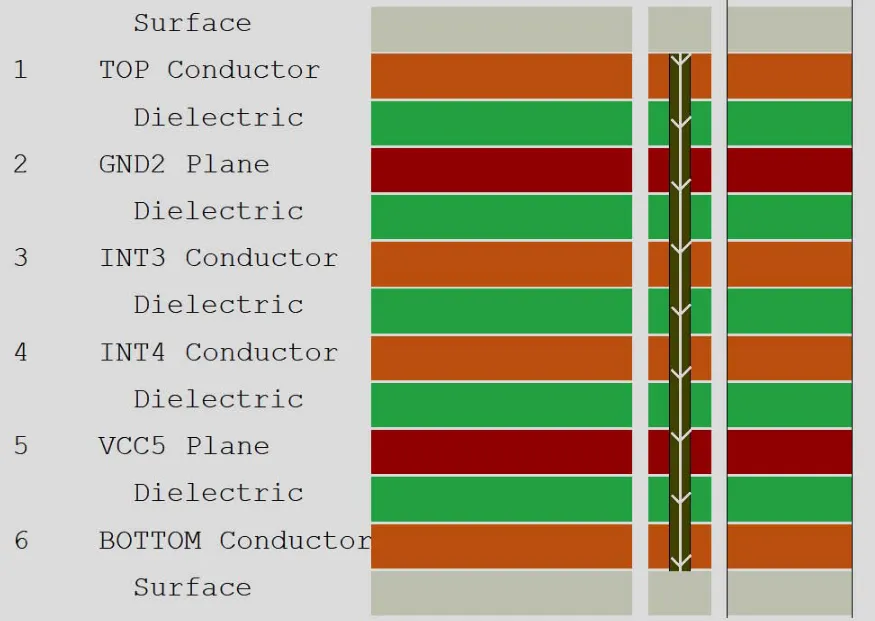

4、SAMA5D2-XULT PCB 叠层设计 总厚度是1.6mm ，用了4层信号，2层电源。特别注意L3与L4的距离有0.94484mm厚。

---

Layer Name	Type	Material	Thickness [mm]	Thickness [mil]	Dielectric Material	Dielectric Constant
Top Overlay	Overlay	–	–	–	–	–
Top Solder	Solder Mask/Coverlay	Surface Material	0.01016	0.4	Solder Resist	3.5
TOP	Signal	Copper	0.0475	1.87	–	–
Dielectric1	Dielectric	Core	0.09705	3.8207	FR-4	3.95
GND2	Signal	Copper	0.03048	1.2	–	–
Dielectric2	Dielectric	Core	0.1	3.937	FR-4	3.85
INT3	Signal	Copper	0.03048	1.2	–	–
Dielectric3	Dielectric	Core	0.93484	36.8047	FR-4	3.99
INT4	Signal	Copper	0.03048	1.2	–	–
Dielectric4	Dielectric	Core	0.1	3.937	FR-4	3.85
VCC5	Signal	Copper	0.03048	1.2	–	–
Dielectric5	Dielectric	Core	0.09705	3.8207	FR-4	3.95
BOTTOM	Signal	Copper	0.0475	1.87	–	–
Bottom Solder	Solder Mask/Coverlay	Surface Material	0.01016	0.4	Solder Resist	3.5
Bottom Overlay	Overlay	–	–	–	–	–
