SAMA5D2系列MPU配备了多端口DDR-SDRAM控制器(MPDDRC)。

MPDDRC 是一款高带宽可压缩的 16 位或 32 位双重数据速率(DDR)多端口存储控制器,支持高达 512 字节的 8 字节 DDR2、DDR3、DDR3L、LPDDR1、LPDDR2 和 LPDDR3 设备。数据传输通过一个芯片选择的16/32位数据总线进行。

控制器采用以下电源运行:

  • DDR2,LPDR1:1.8V
  • DDR3:1.5V
  • DDR3L:1.35V
  • LPDDR2,LPDDR3:1.2V

原理图介绍

SAMA5D2-PTC-EK 是一款基于 8 层 PCB 制造的开发套件。该板卡配备了一颗 SAMA5D27/BGA289 MPU 以及两颗 Winbond DDR2-SDRAM 芯片(零件号:W972GG6KB-25)。

Layout介绍

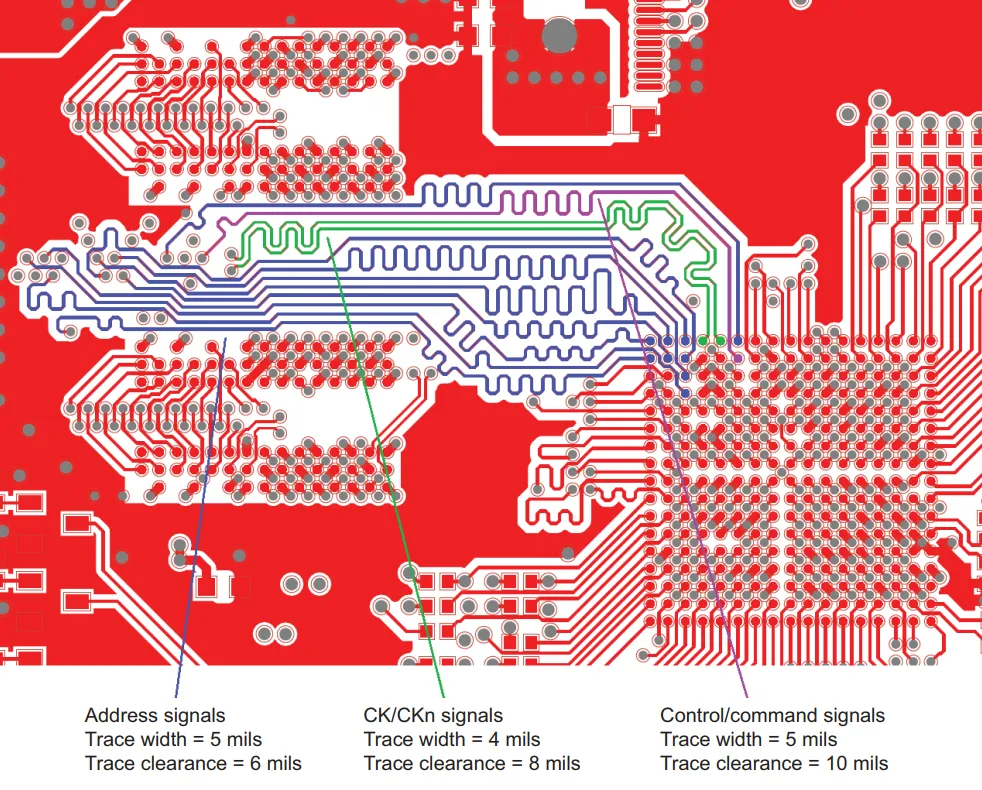

1、SAMA5D2-PTC-EK Layer 1 (Top)的走线。

上图所示的布局示例展示了电路板顶层,该层主要用于 DDR2-SDRAM 的布线。部分地址信号及差分时钟信号部署于顶层,其走线宽度与最小间距均符合要求;这些参数均等于或大于最低要求值。此外,CK/CKn 信号与其他所有信号之间的间距为 10 mils,亦大于最低要求值。

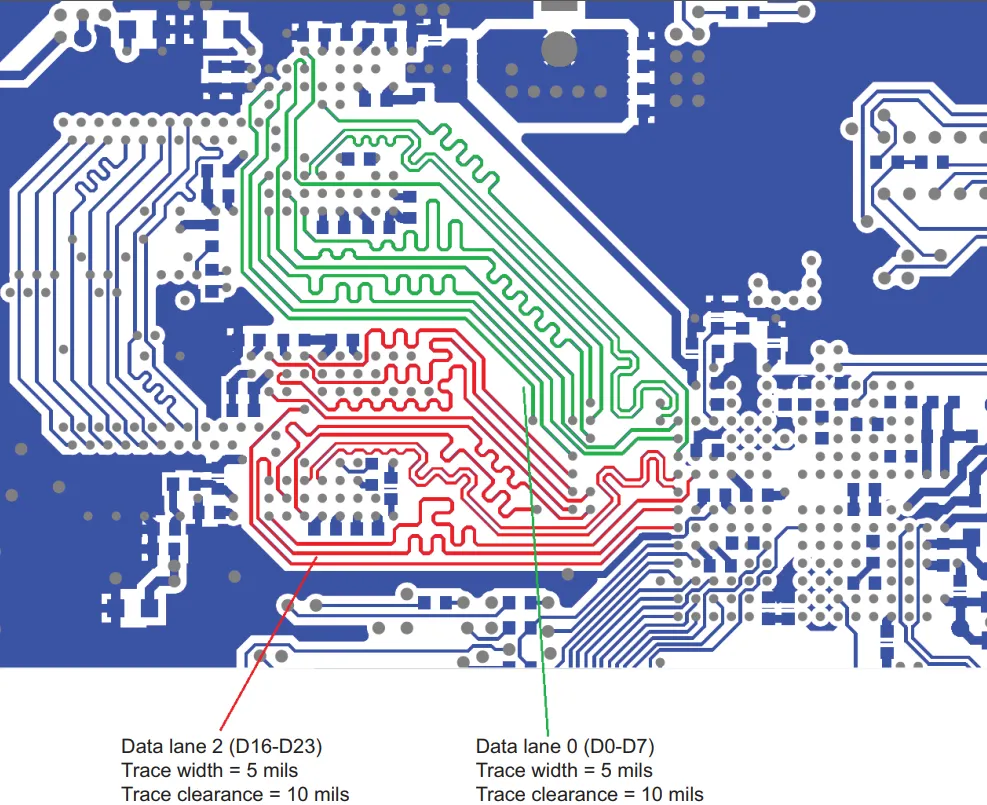

2、SAMA5D2-PTC-EK Layer 8 (Bottom)的走线。

上图所示的布局示例展示了 DDR2-SDRAM 布局的底层。来自两条数据通道的信号在底层进行路由,分别对应数据通道 2(D16-D23)和数据通道 0(D0-D7),包括其各自的 DQS /DQSn 和 DQM 信号。所采用的走线宽度为 5 mils,间隙为 10 mils。在极短距离处(通常指信号路径为离开密集 BGA 区域所需经过的路径),间隙值可能会略低于最小要求值。此情况仅适用于密集布线设计,且仅在无其他可行解决方案时采用。这些信号还进行了长度匹配。

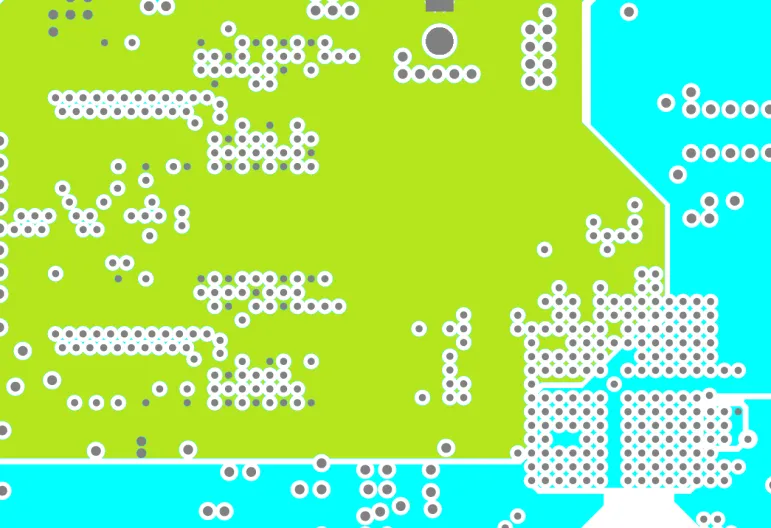

3、SAMA5D2-PTC-EK Layer 5 (VDD)

上图展示了电路板的第5层,该层用作电源平面。高亮显示的区域涵盖属于 DDR2-SDRAM 信号布线的走线,并作为第6层信号阻抗匹配的参考平面(参见层叠结构图)。此外,该区域不存在任何高速信号的分隔情况。

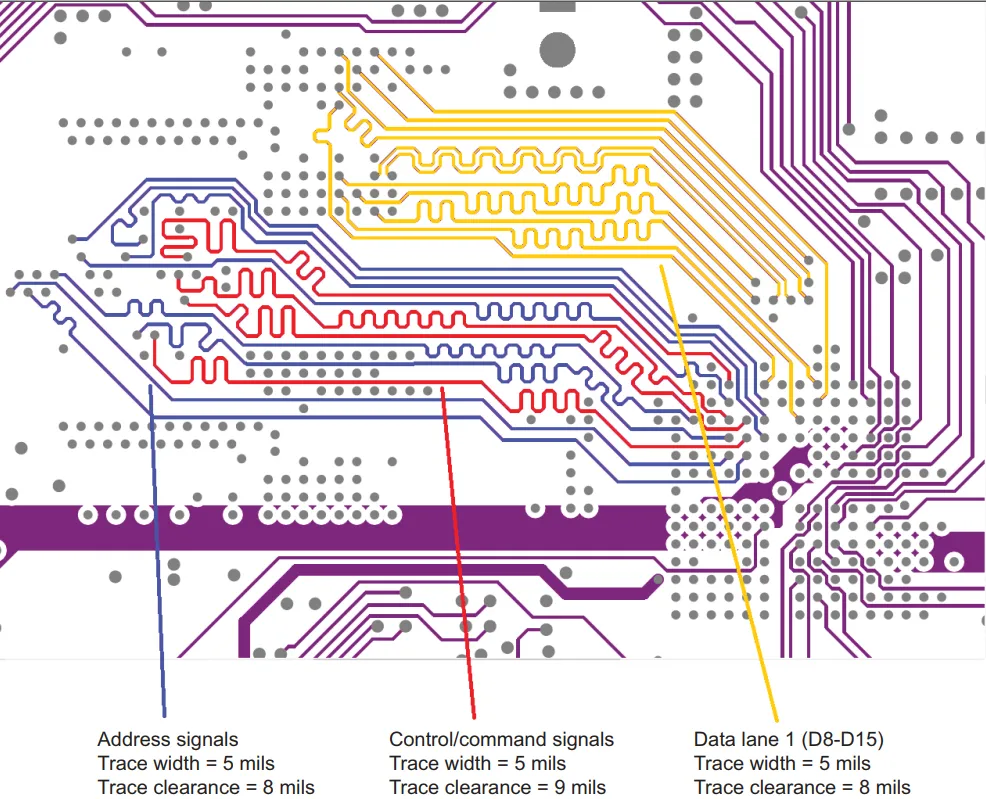

4、SAMA5D2-PTC-EK Layer 6

上图所示的所有迹线宽度及间隙均符合通用设计规范。

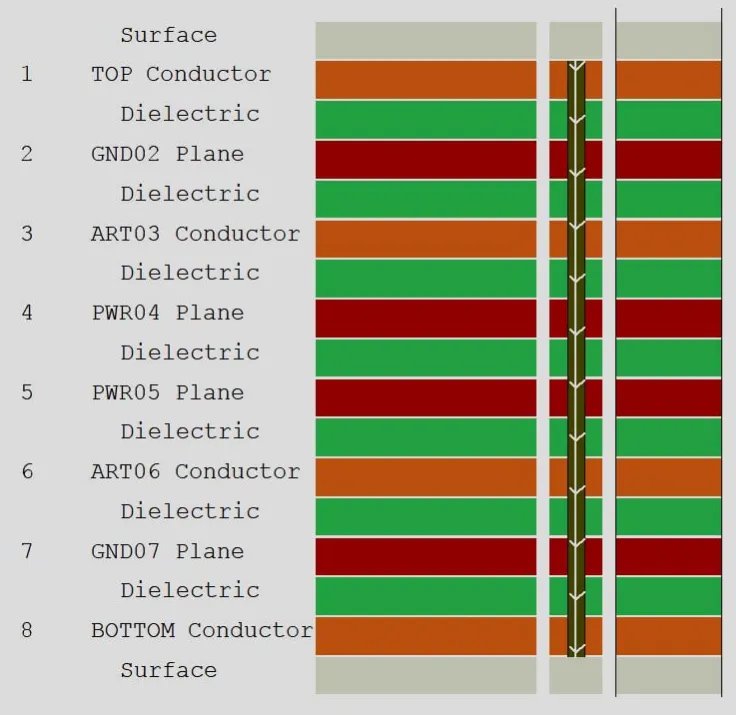

5、SAMA5D2-PTC-EK PCB 叠层设计


Layer NameTypeMaterialThickness [mm]Thickness [mil]Dielectric MaterialDielectric Constant
Top OverlayOverlay
Top SolderSolder Mask/CoverlaySurface Material0.010160.4Solder Resist3.5
TOPSignalCopper0.0350521.38
Dielectric1DielectricCore0.0922023.63FR-44.5
GND02SignalCopper0.0350521.38
Dielectric2DielectricCore0.1300485.12FR-44.5
ART03SignalCopper0.0350521.38
Dielectric3DielectricCore0.3505213.8FR-44.5
PWR04SignalCopper0.0350521.38
Dielectric4DielectricCore0.1300485.12FR-44.5
PWR05SignalCopper0.0350521.38
Dielectric5DielectricCore0.3505213.8FR-44.5
ART06SignalCopper0.0350521.38
Dielectric6DielectricCore0.1300485.12FR-44.5
GND07SignalCopper0.0350521.38
Dielectric7DielectricCore0.0922023.63FR-44.5
BOTTOMSignalCopper0.0350521.38
Bottom SolderSolder Mask/CoverlaySurface Material0.010160.4Solder Resist3.5
Bottom OverlayOverlay
