针对DDR1（第一代DDR SDRAM），**DM（数据屏蔽）和DQS（数据选通）**是两种功能完全不同、但在读写操作中紧密配合的信号。它们的核心区别如下：

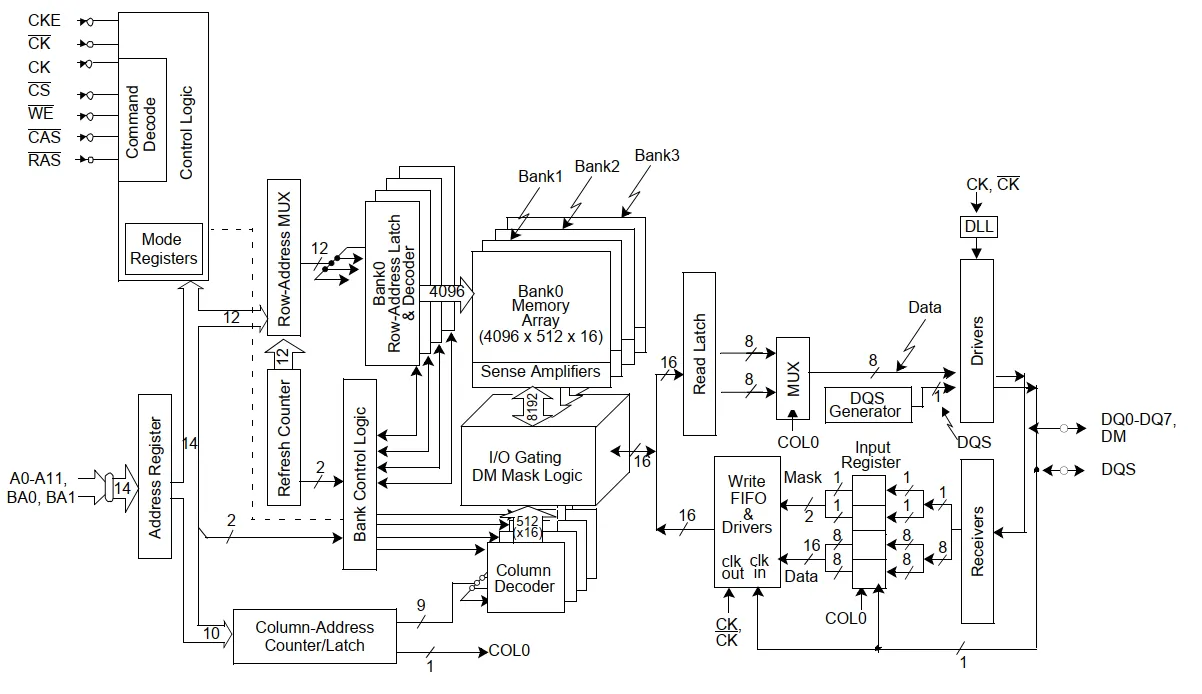

1. 功能本质不同

• DQS（数据选通）：时钟/同步信号。它在读写数据时充当“采样时钟”的角色，用来告诉控制器或DRAM芯片“什么时候去锁存DQ线上的数据”。

• DM（数据屏蔽）：控制/标志信号。它是一个“写使能开关”，用来告诉DRAM芯片“当前这一笔数据不要写入存储阵列（屏蔽掉）”。

2. 方向（传输路径）不同

• DQS：双向信号。

  • 读操作时，由DRAM芯片驱动，发送给控制器。
  • 写操作时，由控制器驱动，发送给DRAM芯片。

• DM：单向信号（仅从控制器到DRAM芯片）。它只在写操作时有效，读操作时此信号通常被忽略或不使用。

3. 生效时机不同（边沿对齐方式）

这是DDR1设计中容易混淆的地方：

• 写操作时：

  • DQS 与数据（DQ）中心对齐（即DQS的跳变沿在DQ数据的正中间），用于锁存数据。
  • DM 与 DQ数据同时发出，且与DQS边沿对齐。如果DM在DQS的上升沿和下降沿采样时为高电平，则对应的那半个字节数据就被屏蔽（不写入）。

• 读操作时：

  • DQS 与数据（DQ）边沿对齐（即DQS的跳变沿和DQ数据的变化沿同时发生）。

  • DM 在读操作中无效（通常为低电平或忽略）。

4. 对应的数据位宽不同

• 对于×16位的DDR1芯片，会分高低字节：

  • LDQS 对应 DQM（LDM），控制 DQ0~DQ7。

  • UDQS 对应 UDM，控制 DQ8~DQ15。

• 它们的对应关系是按“字节通道”绑定的，DM和DQS必须与同一组DQ在PCB走线上做同组等长。

---

总结对比表

项目	DQS	DM
信号类型	数据选通（类时钟）	数据屏蔽（控制信号）
传输方向	双向（读/写时方向不同）	单向（仅写方向，从控制器发出）
何时有效	读和写均有效	仅在写操作时有效
与DQ对齐	写时：中心对齐；读时：边沿对齐	写时：与DQ同时变化（边沿对齐）
PCB分组归属	数据组（Data Group）	数据组（Data Group）

---

给Layout工程师的特别注意

• 在DDR1布线时，DM和DQS以及同一字节组的DQ必须做严格的等长匹配（通常误差控制在±25mil以内），因为它们属于同一数据通道。

• 尽管DM是单向信号，但它的走线延迟必须和同组的DQS/DQ保持一致，否则写数据时DRAM内部会因时序偏差而锁存到错误数据。
