辐射发射（RE）的整改是一个由“诊断定位”到“针对性抑制”的过程，核心思路可以概括为：先判断干扰是“天线”发出来的，还是“线缆”带出来的，然后“对症下药”。通常遵循以下系统性思路。

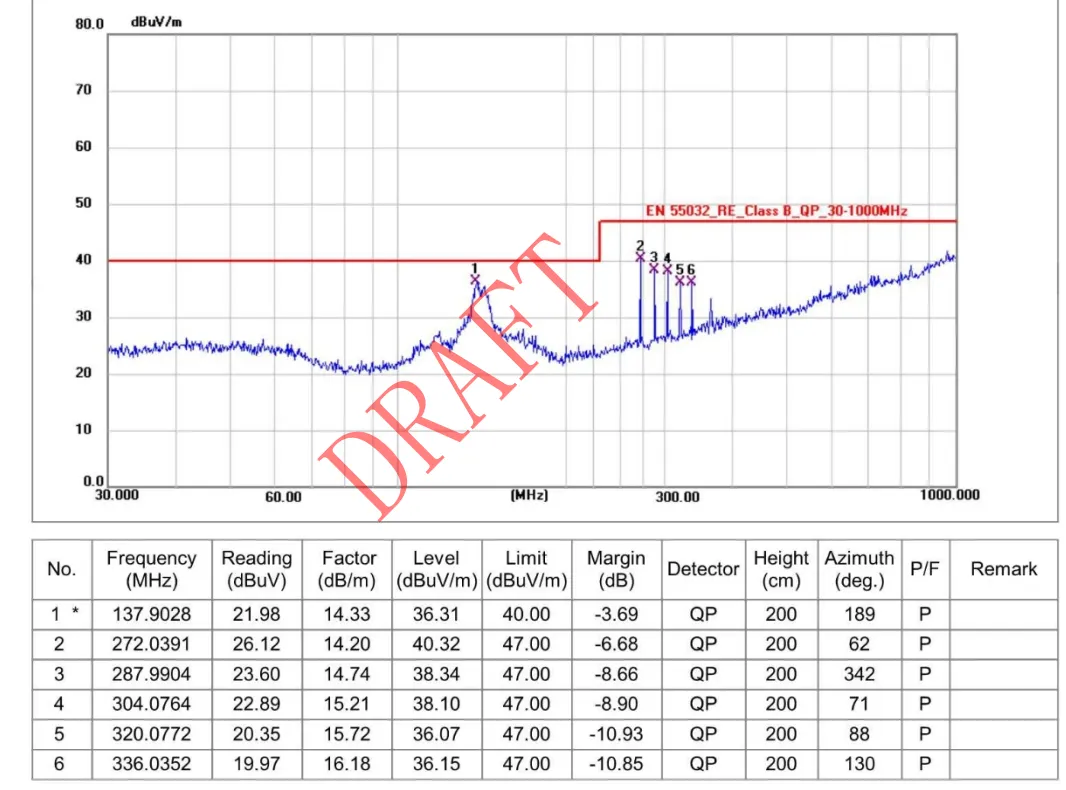

辐射发射测试结果图-水平 辐射发射测试结果图-垂直

---

一、首先定位：干扰源与耦合路径

整改的第一步不是盲目加磁环，而是通过近场探头和频谱分析仪，锁定问题源头。

1. 判断干扰类型

   • 窄带干扰：在频谱上呈离散尖峰，通常是时钟信号、振荡器或其谐波导致。
   • 宽带干扰：在频谱上呈包络状隆起，通常是电源开关噪声、电机电刷火花或数字信号过冲/振铃导致。

2. 判断耦合路径
   这是最关键的一步，决定整改方向：

   • 用近场探头探测线缆：如果探头靠近电源线或信号线时，干扰信号明显增大，则说明干扰主要通过线缆辐射（天线效应）发出。

   • 用近场探头探测产品外壳缝隙、通风孔：如果干扰主要从这些位置检出，则说明干扰是通过壳体缝隙泄漏（孔缝效应），或PCB本身作为辐射源直接向外发射。

💡 一个实用技巧：拔掉或更换所有外接电缆，若测试结果显著改善，则问题很可能在外接电缆上；若改善不大，则问题可能在PCB或机箱内部。

---

二、针对性整改措施

在明确定位后，可依据“源头抑制→路径阻断→空间隔离”的顺序采取措施。

1. 若干扰来自外接线缆（线缆辐射）

这是最常见的源头。对策是阻断线缆的“天线效应”：

• 加装共模扼流圈（磁环）：在电缆靠近设备端口处，套上高频锰锌磁环（对于30MHz~300MHz）或镍锌磁环（对于300MHz以上），可有效衰减共模电流。

• 改变线缆接地方式：确保屏蔽线的屏蔽层在端口处实现360°低阻抗接地，而不是甩出一根“猪尾巴”接地。

• 调整线缆走向：尽量缩短线缆长度，避免线缆在机箱内部形成大的环路面积。

2. 若干扰来自机箱缝隙/孔洞（结构辐射）

• 增加导电衬垫：在门缝、盖板接缝处，使用导电泡棉或金属簧片，消除缝隙处的电连续性，减小缝隙长度（缝隙长度应远小于干扰波长的1/20）。

• 通风孔波导设计：将大尺寸通风孔改为蜂窝状波导通风窗，其高频截止特性可有效屏蔽内部辐射。

• 内部线缆整理：确保机箱内部的线缆不要在屏蔽层接地前穿过缝隙或靠近孔洞，避免成为内部辐射的“泄漏天线”。

3. 若干扰来自PCB板内部（板级辐射）

• 降低驱动电流/放慢边沿：在满足时序的前提下，适当增加串联电阻或使用铁氧体磁珠，减缓信号上升沿/下降沿，可大幅降低谐波能量。

• 优化回路面积：确保高频信号的电流回路（如时钟走线下方有完整地平面）最小化，避免跨分割布线。

• 添加屏蔽罩：对于辐射最强的时钟晶振、DC-DC开关管，可在PCB上加装屏蔽罩并多点接地。

4. 若干扰来自电源系统（传导转辐射）

• 强化电源滤波：在DC-DC输入/输出端增加π型滤波（如磁珠+电容），或调整开关频率及其抖频（Spread Spectrum）功能，将能量分散到更宽的频带上，降低单点峰值。

---

三、整改与验证的循环流程

1. 单点验证：在完成一项整改措施（如加装磁环）后，立即在预测试环境（如近场探头+频谱仪）中观察变化，确认该措施有效。

2. 组合优化：通常单一措施难以解决所有频点，可将几种有效方法组合使用。

3. 回归测试：完成所有整改后，送入标准暗室进行完整3米法/10米法测试，确认全频段（30MHz~6GHz）是否已满足对应限值。如仍有超标点，针对该新频点重复上述定位流程。

---

💡 关键原则总结

原则	说明
先定位，后整改	没有定位的整改都是“盲改”，效率极低。
源头治理优于路径阻断	能降低驱动电流/放慢边沿，就不优先加磁环/加屏蔽。
接地是灵魂	低阻抗、大面积、短路径的接地设计，是所有整改措施有效的基础。
回归测试前做预验证	利用近场探头在内部做“相对变化”验证，可大幅节约暗室测试成本。
