STM32H750 的 LCD-TFT 控制器是 LTDC，RGB888 模式下一共输出 28 根信号线：24 根数据（R0-7/G0-7/B0-7）+ 4 根控制（CLK/HSYNC/VSYNC/DE）。STM32H7区别于F4/F7最硬核的显示能力；而“一体化”三个字，不是营销话术，是指LCD刷新和触摸采样在同一个时钟域下协同调度，避免了传统方案中SPI触摸轮询抢占LTDC DMA 通道导致的撕裂或丢点问题。

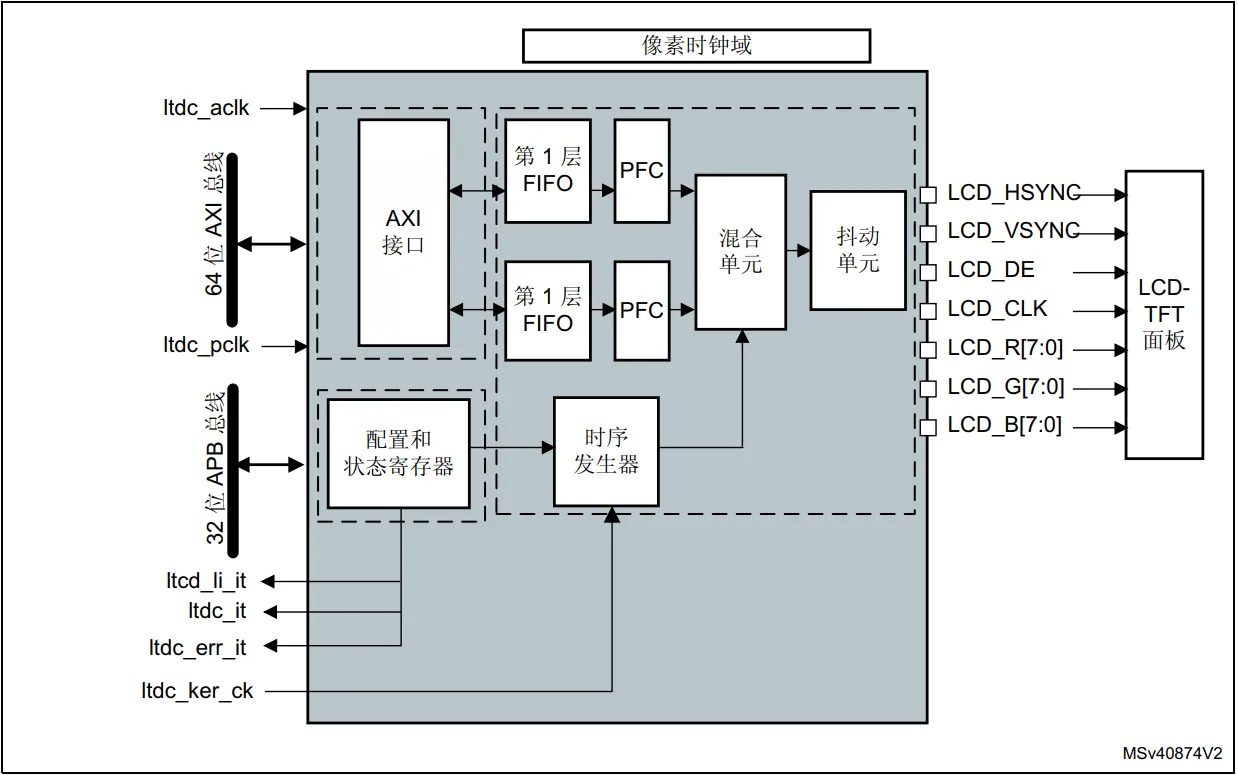

• 层 FIFO：每层一个 64x64 位 FIFO。
• PFC：执行像素格式转换的像素格式转换器，从层的所选输入像素格式转换为字。
• AXI 接口：用于将数据从存储器传输到 FIFO。

一、各引脚功能定义

控制信号（4 根）

• CLK（LCD_CLK / DOTCLK）：像素时钟，每个上升沿（或按极性配置）锁存一个像素的 RGB 数据。频率由屏分辨率×刷新率决定，H750 上由 PLL3_R​ 分频得到，常见 9~50 MHz。

• HSYNC（水平同步）：行同步脉冲。每开始扫描新的一行，HSYNC 跳变一次（极性可配）。标志“一行开始”，用于界定行消隐区。

• VSYNC（垂直同步）：场同步脉冲。每开始一新帧（整屏），VSYNC 跳变一次。标志“一帧开始”，用于界定场消隐区。

• DE（Data Enable，数据使能）：高电平期间 RGB 线上数据是有效像素；低电平期间是消隐区，屏忽略 RGB 值。现代 TFT 大多用 DE 模式，HSYNC/VSYNC 可省（但 H750 LTDC 通常同时输出，屏端看它支持哪种）。

数据信号（24 根，RGB888）

• R0–R7：红色分量，8 位，R7 为 MSB

• G0–G7：绿色分量，8 位，G7 为 MSB

• B0–B7：蓝色分量，8 位，B7 为 MSB

每个 CLK 上升沿，这三组总线上的 24 位值 = 当前像素的颜色（0xRRGGBB）。如果屏只支持 RGB565，可以把 R0-2、G0-1、B0-2 接地或悬空，LTDC 也可直接配成 RGB565 输出省引脚。

二、两种同步模式（屏端决定怎么接）

• DE 模式（常用）：只靠 CLK + DE 界定有效像素区，HSYNC/VSYNC 可不接屏（但 LTDC 内部仍要配时序）。接线简单、抗干扰好。

• HV 模式（SYNC 模式）：靠 HSYNC+VSYNC 脉冲边沿推进行/帧，DE 可不用。老式屏或 VGA 转接用。

• 很多屏两者都吃，但同时有 DE 和 H/V 时优先 DE 模式。

三、RGB888 显示驱动流程

步骤1. 时钟与电源准备

• 配置 PLL3_R​ 输出 LTDC 像素时钟（如 480×272@60Hz ≈ 9 MHz，1024×600@60Hz ≈ 51 MHz）。

• 使能 LTDC 总线时钟（AHB3）、GPIO 时钟。

• 屏端供电：先 DVDD/AVDD 稳定，再开 VGH/VGL，最后 PWM 渐亮背光（避免上电闪白）。

步骤2. GPIO 复用配置

• 把 R0-7/G0-7/B0-7/CLK/HSYNC/VSYNC/DE 全部设为 AF14（LTDC）推挽、无上下拉、VERY_HIGH 速度。速度不够高速屏会竖纹/偏色。

步骤3. LTDC 全局时序配置（按屏 datasheet 填）

一行总周期 = HSYNC_WIDTH + H_BACK_PORCH + H_ACTIVE(如800) + H_FRONT_PORCH

一帧总周期 = VSYNC_WIDTH + V_BACK_PORCH + V_ACTIVE(如480) + V_FRONT_PORCH

同时配置：

• 同步极性（HSYNC/VSYNC/DE/CLK 高有效还是低有效，必须和屏一致）
• 背景色（BCCR，无图层覆盖时显示的底色）

步骤4. 显存（Frame Buffer）分配

• RGB888 下每像素 3 字节（或按 ARGB8888 用 4 字节更方便 DMA2D）。

• H750 内部 SRAM 不够，通常放在外部 SDRAM（FMC 驱动），首地址对齐 64 字节以上。

• 显存不需要 CPU 每帧搬运，LTDC 会自动按行扫描从显存读数据送到屏上。

步骤5. 图层（Layer）配置

LTDC 有 2 个硬件图层（Layer1/2），一般只用 Layer1：

• 窗口位置（在屏有效区内的 x0/y0/x1/y1）

• 像素格式 = RGB888（或 ARGB8888）

• 帧缓冲起始地址 = 显存首地址

• 行长度（Line Length）与行间距（Pitch，字节数）

• 行数（CFBLNR）

• Alpha / 混合系数（单层不混合可设 Alpha=255）

• 可选：CLUT 关闭、抖动（dithering）开/关

配完写影子寄存器重载（SRCR），再使能图层。

步骤6. 使能 LTDC 控制器

• 置 GCR 的 LTDCEN 位，时序发生器开始跑：按配置发 CLK/HSYNC/VSYNC/DE，并从显存读像素送 RGB 总线。

• 屏看到有效 DE+CLK+RGB 即显示内容。

步骤7. 运行时更新画面

• GUI/CPU 直接写显存对应像素（如 (x,y) 地址写 0x00RRGGBB）。

• 大量填充/拷贝用 **DMA2D（Chrom-ART）**​ 加速，不占 CPU。

• 防撕裂：双缓冲，VSYNC 中断里切换 Layer 的 CFBAR 到另一块显存，再 SRCR 重载。

四、RGB888 项目里的几个硬坑提醒

• 极性配反​ → 花屏/偏移；务必按屏手册设 HPOL/VPOL/DEPOL/PCPOL。

• 时序参数不按屏填（尤其中小厂屏写“典型值”而非寄存器值）→ 滚动/抖动。

• 显存放 DTCM​ → LTDC 不能访问 TCM，必须放 AXI 可达的 SDRAM 或 AXI SRAM。

• RGB888 却只接 16 位屏​ → 要么 LTDC 改 RGB565，要么屏端 COLMOD 配成 RGB888 输入（多数消费屏实际是 RGB666 内部抖色）。

• CLK 速度等级​ → GPIO 必须 VERY_HIGH，走线等长不必严求但 CLK 别比 RGB 长太多。
