这四种接口是STM32 体系里是代际演进 + 宽度扩展的关系：QuadSPI 是老大哥，OctoSPI 是 8 线增强版，Hexadeca-SPI（HSPI）是 16 线专用控制器，XSPI 是 ST 在新一代 MCU 上做的“统一可配控制器”——8 线时等价 OctoSPI，16 线时等价 HSPI。

一、核心参数对比表

维度	QuadSPI (QSPI)	OctoSPI (OSPI)	Hexadeca-SPI (HSPI)	XSPI
数据线数​	1/2/4（IO[0:3]）	1/2/4/8（IO[0:7]）	命令/地址 8 线，数据阶段 16 线（IO[0:15]）	可配 1/2/4/8/16（IO[0:15]）
首现系列​	STM32F4（最早）	STM32L4+	STM32U5（U59x/5Ax/5Fx/5Gx）	STM32H7R/S、STM32N6、STM32C5
典型最高时钟​	约 50–108 MHz（看型号）	SDR 最高 ~150 MHz，DTR 带 DQS ~64–90 MHz（H7A3/B3 可达 100+）	SDR 最高 160 MHz	SDR 最高 200 MHz，DTR 带 DQS
DQS 选通​	无	有（DQS）	有（DQS，部分带 DQS0/1）	有（DQS0/1）
HyperBus​	不支持	支持（单端 3.3V，部分支持 1.8V 差分）	支持（含 1.8V 差分 NCLK）	支持（单端/差分）
协议集​	Regular-command	Regular + HyperBus	Regular + HyperBus + 16-bit 模式	覆盖 QSPI/Octo/HyperBus/16-bit
PSRAM/16bit RAM​	不支持	不支持 PSRAM（H7 的 OCTOSPI 明确不支持 PSRAM）	支持 16-bit PSRAM / HyperRAM	支持 16-bit PSRAM / HyperRAM
内存映射 XIP​	有（但带宽低）	有（AHB/AXI 挂载）	有（AHB，~160MHz 总线）	有（AXI，64-bit，寻址 4GB）
IO Manager​	无	OCTOSPIM（多实例仲裁/引脚复用）	无独立 manager（U5 上单实例）	XSPIM（多实例仲裁/复用）
代表 MCU​	F4/F7/H7(早期配 QSPI)	H7A3/B3、H7B0、H723/725/730、L4+、L5、H5	U5 大内存型号	H7R3/7S3/7R7/7S7、N6、C5

注：STM32H750 只有 OCTOSPI（8 线），没有 HSPI 也没有 XSPI。H750 的 OCTOSPI 不支持 PSRAM，只挂 Octal Flash / HyperRAM（HyperRAM 是 volatile 但走 HyperBus 协议，不是 16-bit PSRAM 模式）。

二、各自定位与典型外接设备

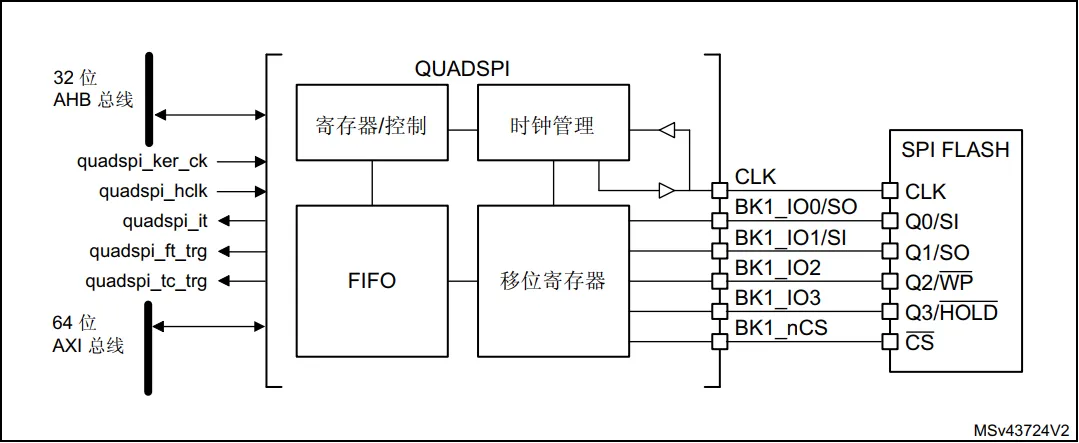

QuadSPI

• 定位：4 线串行 Flash 的低成本方案，替代并行 NOR，做代码 XIP 或存资源。
• 设备：W25Qxx（128Mb/256Mb）、MX25R/K 系列、GD25Q 等 Quad NOR Flash。
• 场景：H7 早期型号或 F4/F7 项目，主频不高、GUI 简单、成本敏感。

OctoSPI

• 定位：8 线 + DQS + DTR，带宽比 QSPI 翻 4 倍（8线×DDR vs 4线×SDR），引入 DLYB 做接收相位校准。

• 支持协议：Regular-command（兼容传统 SPI 命令帧）和 HyperBus

• 工作模式：Indirect（寄存器驱动）、Automatic status-polling、Memory-mapped（XIP 执行）

• 理论带宽：100MHz × 8bit × 2（DTR）= 800 Mbps

• 设备：

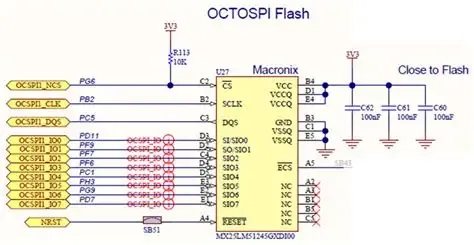

  • Octal NOR Flash：MX25LM51245G、W25Q01JxIM（1Gb Octal）

  • HyperRAM（8 线 HyperBus）：ISSI IS66WVH8M8BLL、Cypress/Infineon S27KL

  • Octal NAND（少量）

• 场景：H750 跑 TouchGFX、QSPI 不够用的 XIP 执行、需要外挂帧缓冲但不用 16 线 PSRAM。

Hexadeca-SPI (HSPI)

• 定位：数据阶段 16 线，命令/地址仍 8 线（兼容软件模型），专为大带宽 volatile 内存设计。

• 带宽提升：相比 Octo-SPI 翻倍，典型配置可达 200 MB/s 以上持续读写

• 设备：

  • 16-bit PSRAM：AP Memory APS12808L（128Mb）、APS6404L 的 16-bit 版本

  • 16-bit HyperRAM / HyperFlash（更高带宽版）

• 场景：U5 上跑复杂 HMI、AI 中间量缓存、大帧缓冲（比 Octo+HyperRAM 再翻倍）。

XSPI

• 定位：ST 给新一代“Flash-less”或超大外存 MCU（H7R/S、N6）做的统一控制器。硬件框图里它既可以是 OSPI 也可以是 HSPI，由 IO 数量决定。

• 设备：上面 OSPI 和 HSPI 的设备全吃，且支持双片交错（DMM）、MCE 实时解密（AES-256）。

• 场景：H7R/S 跑 800 MB/s 理论带宽、接 16-bit PSRAM 做 1080p 帧缓冲、N6 跑 NN 模型外挂。

三、演进过程

QSPI（4线）→ OSPI（8线+DQS+DTR）→ HSPI（16线数据阶段）→ XSPI（把 OSPI/HSPI 合成一个可配外设，挂在 AXI 上，加 MCE/OTFDEC）。

新项目选 MCU 时：

• 有 H750 → 只能用 OCTOSPI，别找 HSPI/XSPI 寄存器

• 需要 16 线 PSRAM → 升 **U5(HSPI)**​ 或 H7R/S、N6(XSPI)

• 老代码里 HAL_QSPI_* 和 HAL_OSPI_* 不通用，HAL_XSPI_* 是另一套新版 HAL
