单芯片Winbond-W9825G6DH

  W9825G6DH是一款高速同步动态随机存取存储器(SDRAM),其容量为4M字 × 4Banks x 16bits。最高频率可达166M以上,对于SDRAM的数据线、时钟线、片选及其它控制信号需要进行线长匹配,由此提出以下布线要求:

一、叠层设计

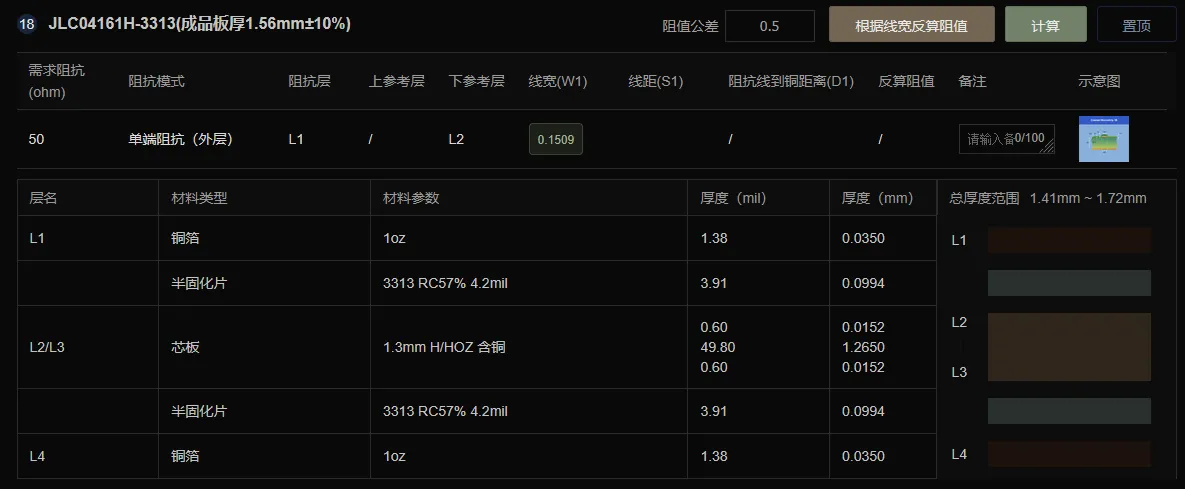

此实例使用叠层设计,使用嘉立创的JLC04161H-3313(成品板厚1.56mm±10%)。从顶层到底层是Top(信号) =>L2(GND)=>L3(VCC)=>Buttom(信号).

二、布局设计

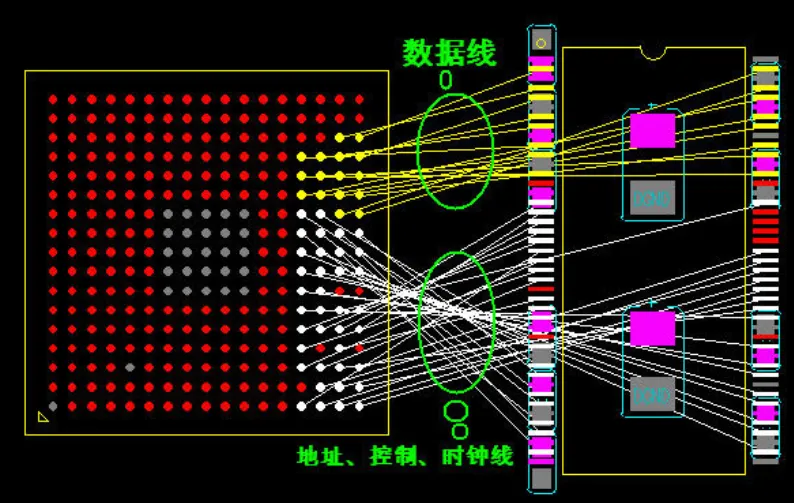

由于是单片SDRAM,思路比较简单,就是MCU与SDRAM放置同一层(这里选择顶层)。下图只是说明布局,4层板是走不出这BGA的走线。

三、布线要求

关键三组线布线要求:

  • 时钟组:时钟线
  • 数据组:DQ[0:15] + 数据掩码DM
  • 地址组:地址、命令(RAS#, CAS#, WE#)、控制线片选(CS#)、Bank地址(BA{0-m})
时钟线数据组地址组
【单端】
线宽=0.1509mm;
线隔离间距=0.3048mm;
【单端】
线宽=0.1509mm;
组内线隔离间距=0.3048mm;
组外线隔离间距=0.35mm;
组内等长±25mil(0.635mm)
【单端】
线宽=0.1509mm;
组内线隔离间距=0.3048mm;
组外线隔离间距=0.35mm;
组内等长±50mil(1.27mm)

补充要求:
1、时钟长度控制在1170mil(29.7mm);
2、数据线与时钟线的线长差控制在±50mi(1.27mm);
3、地址线与时钟线的线长差控制在±50mi(1.27mm);
4、完整参考平面: SDRAM 信号线下方或上方必须有一个完整的、无分割的参考平面(通常是 GND 或 Power Plane)。
5、避免跨分割: 严禁信号线跨越参考平面的分割槽(Split)或开槽(Cutout)。这会破坏阻抗连续性,引入巨大噪声。
6、过孔 (Via)最小化数量: 尽量减少信号线上的过孔数量。每个过孔都是阻抗不连续点。
7、地过孔伴随: 关键信号线(尤其是时钟、差分对)换层时,在其换层过孔旁边添加1-2个接地过孔(Stitching Via),为返回电流提供最短路径,减少阻抗突变和 EMI。

双芯片Winbond-W9825G6DH

一、叠层设计

跟上面一样。

二、布局设计

布局有两种方式,第一种是SDRAM,分别放置顶层和底层。第二种方式是两片SDRAM都放在同一层。这里要求把MCU与两片SDRAM放置同一层(这里选择顶层)。

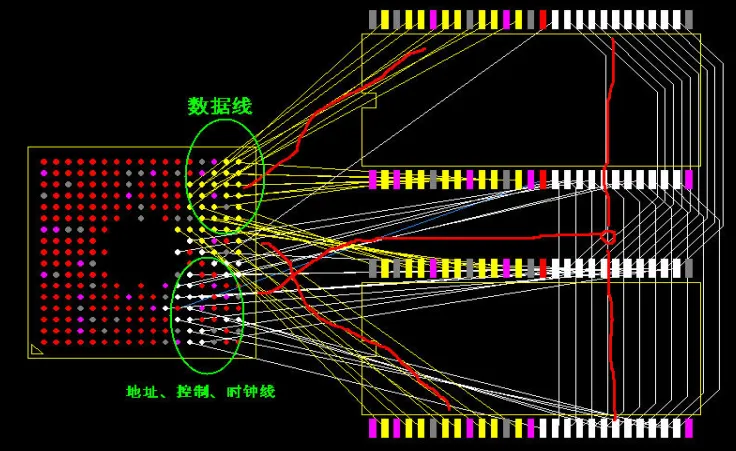

下图只是说明布局,4层板是走不出这BGA的走线。

三、布线要求

关键三组线布线要求:

  • 时钟组:时钟线
  • 数据组:DQ[0:15] + 数据掩码DM
  • 地址组:地址、命令(RAS#, CAS#, WE#)、控制线片选(CS#)、Bank地址(BA{0-m})
时钟线数据组地址组
【单端】
线宽=0.1509mm;
线隔离间距=0.3048mm;
【单端】
线宽=0.1509mm;
组内线隔离间距=0.3048mm;
组外线隔离间距=0.35mm;
组内等长±25mil(0.635mm)
【单端】
线宽=0.1509mm;
组内线隔离间距=0.3048mm;
组外线隔离间距=0.35mm;
组内等长±50mil(1.27mm)

补充要求:
1、时钟长度控制在1170mil(29.7mm);
2、数据线与时钟线的线长差控制在±50mi(1.27mm);
3、地址线与时钟线的线长差控制在±50mi(1.27mm);
4、完整参考平面: SDRAM 信号线下方或上方必须有一个完整的、无分割的参考平面(通常是 GND 或 Power Plane)。
5、避免跨分割: 严禁信号线跨越参考平面的分割槽(Split)或开槽(Cutout)。这会破坏阻抗连续性,引入巨大噪声。
6、过孔 (Via)最小化数量: 尽量减少信号线上的过孔数量。每个过孔都是阻抗不连续点。
7、地过孔伴随: 关键信号线(尤其是时钟、差分对)换层时,在其换层过孔旁边添加1-2个接地过孔(Stitching Via),为返回电流提供最短路径,减少阻抗突变和 EMI。

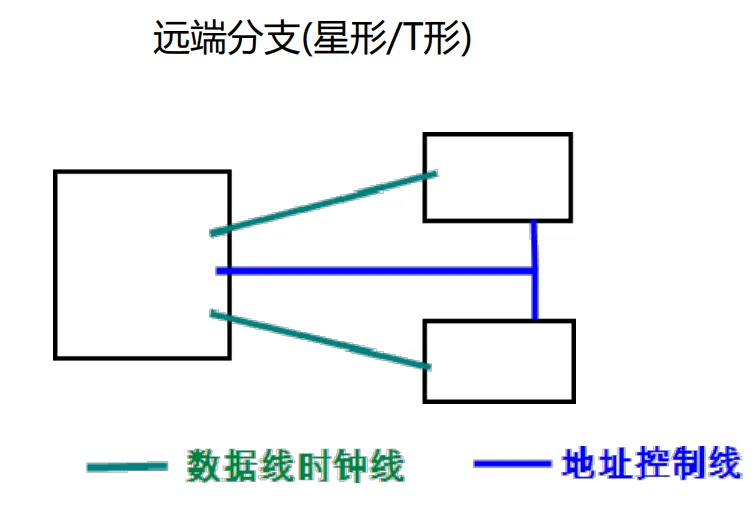

8、布线拓扑结构采用远端分支-T点(过孔)打在两片SDRAM中间


四、关于数据组分组补充知识

两片W9825G6DH-6I,组成32位数据,在PCB设计的时候,数据线等长,是0-7,8-15,16-23,24-31这四分别内部等长,还是0-15,16-31这两组内部等长?

第一种方案(按每8位分一组)是典型的高速DDR内存(如DDR2/DDR3)的布线规则。这种精细的字节通道分组,是因为DDR内存有专用的数据选通信号(DQS),每个字节(8位)都配有一对DQS,需要严格的组内等长。然而,W9825G6DH-6I是SDR SDRAM,它只有一个时钟信号CLK,没有DQS信号。因此,它不具备DDR那种字节通道级的精细时序控制能力。

补充等长要求:分组依据:W9825G6DH-6I芯片内部是一次操作16位数据。其DQM引脚(UDQM/LDQM)也只是用来屏蔽这16位中的高字节或低字节,而不是提供一个额外的独立时序参考。所以,等长组应该按物理芯片来划分。

  • 组1(芯片A):D0-D15, LDQM_A, UDQM_A

  • 组2(芯片B):D16-D31, LDQM_B, UDQM_B

  • 组内等长:组1和组2各自内部的信号线长度误差应控制在±50mil以内。

  • 组间等长:两组之间的长度差不建议做±50mil这么严格,对SDRAM来说,放宽到±100mil甚至更大一些通常是可行的,实践中建议以基准时钟线的长度为参考,确保最长和最短的信号线都在一个可接受的范围内。
