一、串扰的两种类型与成因

串扰是信号能量通过互容和互感耦合到邻近走线（受害线）的现象。它分为两种：

近端串扰（NEXT）：发生在靠近受害线信号源的一侧。 远端串扰（FEXT）：发生在靠近受害线接收端的一侧。

这两种串扰的大小，取决于容性耦合和感性耦合的强弱对比。

二、串扰的计算公式

$k_b = \frac{1}{4} \left( \frac{C_m}{C_t} + \frac{L_m}{L_t} \right), \quad k_f = \frac{1}{2} \left( \frac{C_m}{C_t} - \frac{L_m}{L_t} \right)$

后向（近端）串扰系数 k_b 和前向（远端）串扰系数 k_f。C_m/C_t 是相互容量与自身容量之比，L_m/L_t 是相互电感与自身电感之比。微带线中感应耦合偏强，k_f 为负。

$L_{sat} = \frac{t_r v}{2}, \quad v = \frac{c}{\sqrt{\varepsilon_{eff}}}$

饱和耦合长度 L_sat 和PCB上的传播速度 v。t_r 是信号上升时间，c 是光速，ε_eff 是有效相对介电常数（约为3）。

$\text{NEXT} = k_b \cdot \min \left( 1, \frac{\ell}{L_{sat}} \right), \quad \text{FEXT} = \frac{|k_f| \ell}{t_r v}$

相对于耦合长度 ℓ 的近端与远端串扰。近端随耦合长度增加但在 L_sat 处饱和，远端不饱和，随耦合长度成正比增大。

三、串扰的问题与回答

🙋「串扰」就是信号从一条配线漏到隔壁的配线对吧？但配线没有直接连接，怎么会漏过去呢？

🎓说得好！正是「没有直接连接却漏过去」这就是串扰。PCB上相邻的两条配线平行走时，其中一条（加害线）有快速变化的信号时，那条配线周围产生的电场和磁场会传到隔壁的配线（受害线）。电场产生容量耦合，磁场产生感应耦合，这两种耦合都会在受害线上加上小的噪声电压。配线距离越近，这种耦合就越强。

🙋明白了。但我看计算结果上，有「近端」和「远端」两种串扰。既然都是串扰，为什么分两种呢？

🎓很好的问题。耦合产生的噪声在受害线上向「前」和「后」两个方向传播。向后传播（指向加害线的信号源端）叫近端串扰（NEXT），向前传播（与信号同方向）抵达受害线远端的叫远端串扰（FEXT）。这两个方向的行为完全不同。NEXT 随着耦合长度增加而增大，但超过某个长度后会饱和，不再增加。FEXT 则不会饱和，只要耦合长度越长，FEXT 就越大。

🙋等等，NEXT 会饱和？我改变左边的「平行耦合长度」，发现 NEXT 的数字确实在某个地方停止增长了。这是为什么？

🎓这就是 NEXT 最有趣的地方。向后的噪声是在加害信号沿着耦合区间传进时，不断产生并向信号源方向堆积的。但当耦合长度超过「饱和耦合长度」后，新产生的噪声只是与旧噪声相替换，幅度就保持不变了。饱和耦合长度由信号的上升时间决定，上升越快，饱和长度越短。所以如果 NEXT 已经饱和了，要减小它就不能靠缩短耦合长度，只能增加配线间距。

🙋那 FEXT 怎么减小呢？既然不饱和，长并行配线不就危险了吗？

🎓说对了，FEXT 确实随着平行走线的长度增加而增大。所以第一个对策就是「缩短平行走线的长度」。另外，FEXT 随上升速度越快而越大，所以避免让信号上升太快也有帮助。微带线配线因为容量耦合和感应耦合不能完全相消，FEXT 永远不会为零。常见的解决办法是把高速重要信号走内层（stripline），这样两种耦合就能互相抵消，FEXT 就接近为零了。

🙋配线间距看来很重要。我经常听到「3W法则」，这是什么？

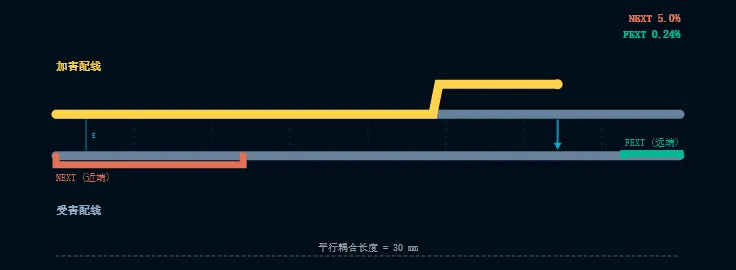

🎓3W法则就是「相邻配线的边缘间距要达到配线宽度的3倍以上」的经验法则。间距达到宽度的3倍时，相互耦合会大幅下降，可以抑制约70%以上的串扰。比如时钟、复位这样对噪声敏感的信号一定要用3W，数据线等不太敏感的信号在面积紧张时可以用2W妥协。用这个工具缩小配线间距，你会看到3W的判定变红，NEXT 突然大幅跳升，一下子就能看出3W法则的重要性。

四、微带线 vs. 带状线的串扰

表层微带线 (Microstrip)

• 特点：电磁场一部分在FR4中，一部分在空气中。
• 串扰特性：容性耦合 < 感性耦合，两者无法抵消。因此，远端串扰（FEXT）显著，且通常大于近端串扰，成为主要问题。
• 设计策略：重点抑制远端串扰。一个有效的方法是让相临走线的信号传输方向相反（交叉布线），利用极性效应使远端串扰相互抵消。

内层带状线 (Stripline)

• 特点：被上下两个参考平面完全包裹，电磁场完全在FR4介质中。
• 串扰特性：容性耦合 ≈ 感性耦合，两者几乎完全抵消。因此，远端串扰（FEXT）极小，而近端串扰（NEXT）成为主要考虑对象。
• 设计策略：专注于控制近端串扰。因为远端串扰微弱，相邻走线信号方向相同（非交叉布线）也无妨，走线方向对串扰影响不大。

📊 两种走线串扰计算差异对比

特性	顶层微带线 (Microstrip)	内层带状线 (Stripline)
主要串扰类型	远端串扰 (FEXT)	近端串扰 (NEXT)
耦合情况	感性耦合占主导，容性 < 感性，无法抵消	容性 ≈ 感性，两者几乎完美抵消
远端串扰(FEXT)量级	大（如仿真中远端0.3V，近端0.05V）	非常小，通常可忽略
信号布线建议	相邻层走线方向垂直，同层强相关信号交叉布线 (Direction Opposite)	更关注近端串扰，走线方向要求相对宽松

五、防串扰的应用

1. **连接器·电缆·背板：**串扰不只是PCB内部的问题。连接器引脚排列、带状电缆相邻导线、背板并行配线都遵循同样的物理规律。连接器设计中常在信号引脚间插入接地引脚来隔离加害和受害线；电缆中往往采用「接地-信号-接地」的排列方式来抑制串扰。
