硬件-PCB设计
0

目录

例子1:外层单端50Ω与内层单端50Ω
例子2:外层差分100Ω与内层差分100Ω

例子1:外层单端50Ω与内层单端50Ω

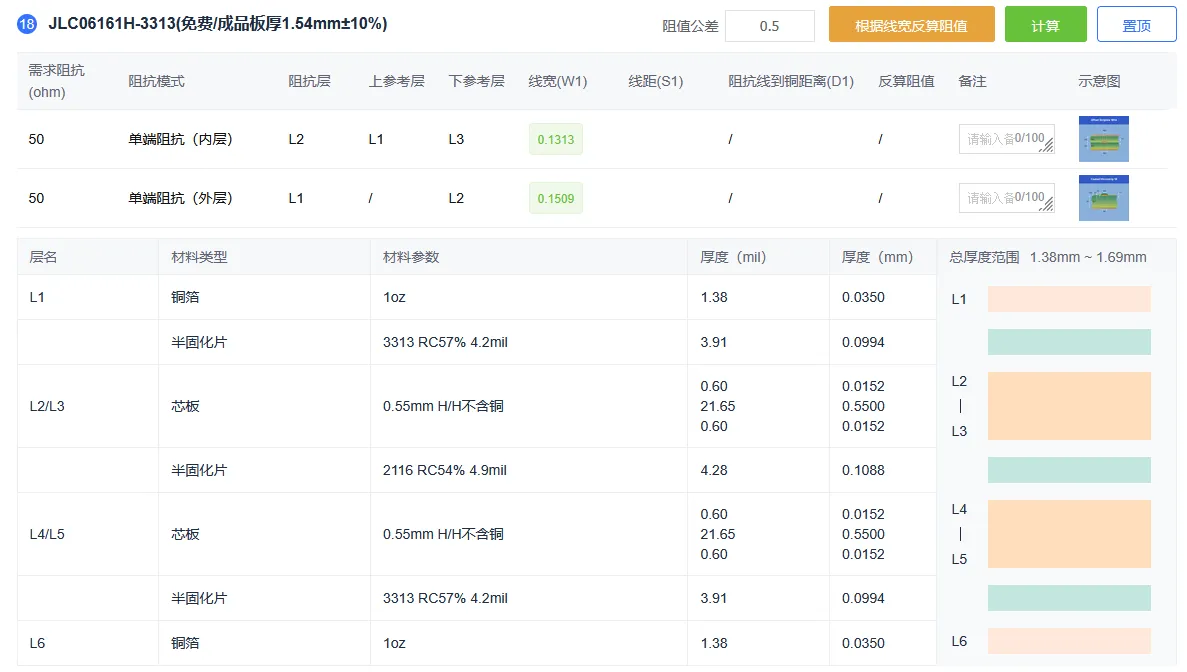

以嘉立创六层PCB-JLC06161H-3313(免费/成品板厚1.54mm±10%)-(内层0.5oZ,外层1oZ)作为计算对象,核对立创PCB的计算与SI9000计算的差异性。叠层设计如下:

  • L1(Top-信号)
  • 压合PP
  • L2(GND)
  • ==芯板==
  • L3(信号)
  • 压合PP
  • L4(VCC)
  • ==芯板==
  • L5(GND)
  • 压合PP
  • L4(BOT-信号)

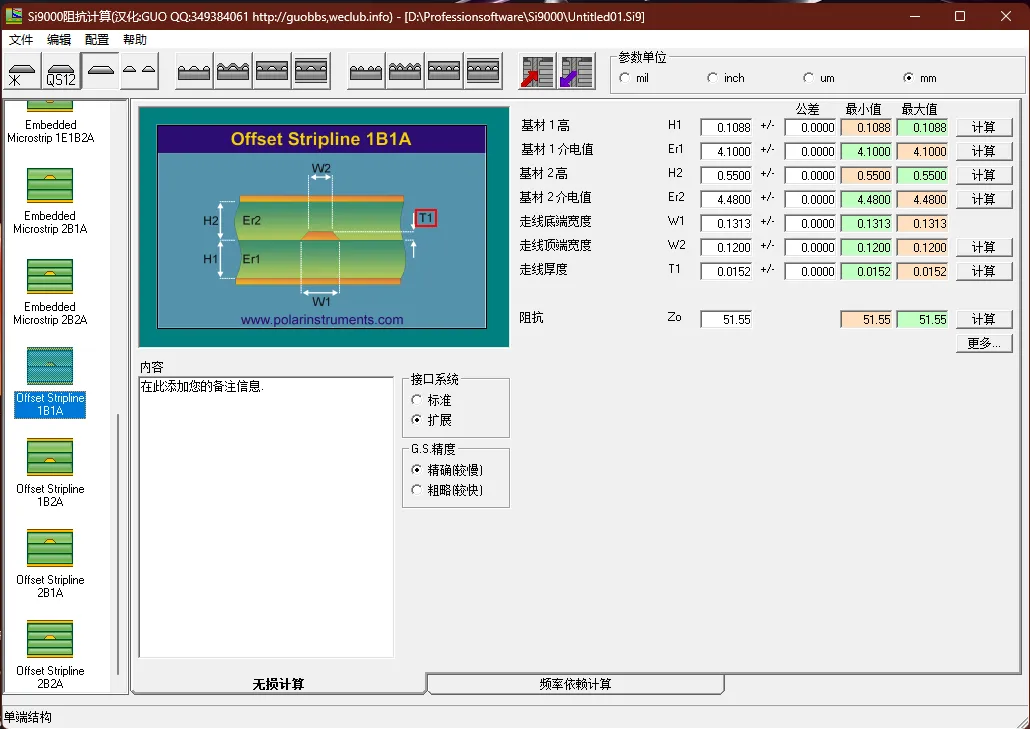

依据参数,输入到 Offset Microstiop 1B1A的参数里,得到51.55Ω的结果。与嘉立创标称的50Ω,相差1.55Ω,结果可以接受。外层阻抗计算结果,跟另外一篇文章介绍4层阻抗的结果是一样。这里不做重复演示。

例子2:外层差分100Ω与内层差分100Ω

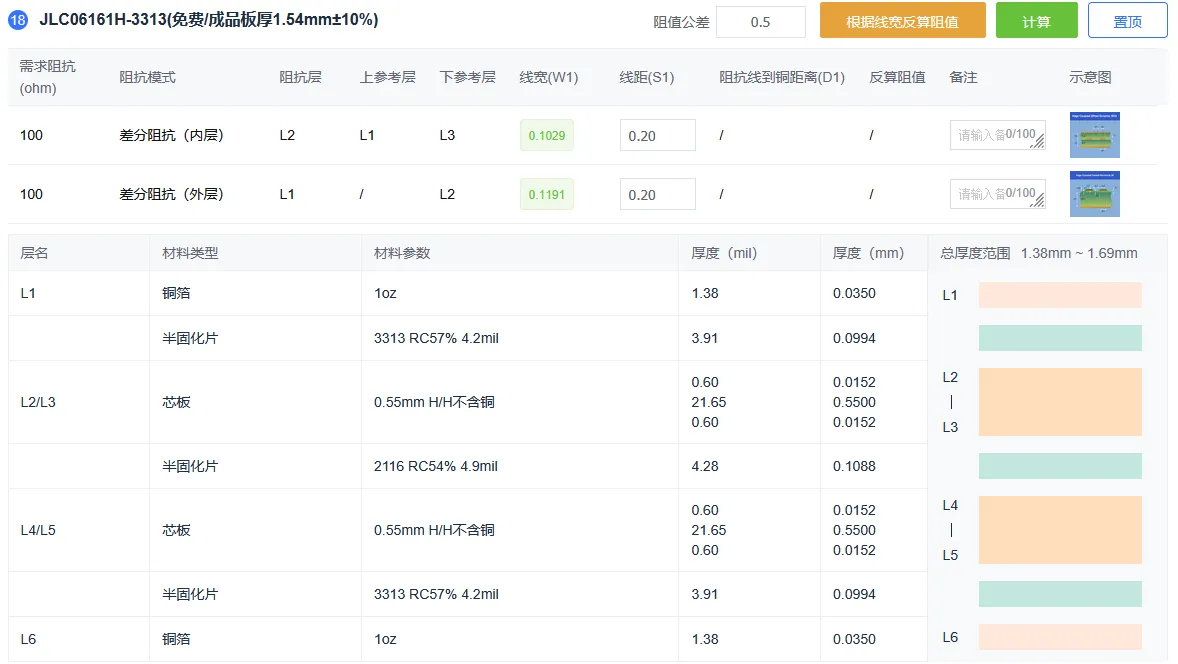

以嘉立创六层PCB-JLC06161H-3313(免费/成品板厚1.54mm±10%)-(内层0.5oZ,外层1oZ)作为计算对象,核对立创PCB的计算与SI9000计算的差异性。叠层设计如下:

  • L1(Top-信号)
  • 压合PP
  • L2(GND)
  • ==芯板==
  • L3(信号)
  • 压合PP
  • L4(VCC)
  • ==芯板==
  • L5(GND)
  • 压合PP
  • L4(BOT-信号)

注意事项:嘉立创4层PCB是使用南亚 NP-155F材料

  • 外层铜厚T1 = 1.6mil / 0.0406mm
  • 内层铜厚0.5oz按 0.6mil / 0.0152mm
  • 内层铜厚1oz按 1.2mil
  • 基材防焊厚度C1 = 1mil/0.0254mm(2OZ厚铜板按1.2mil)
  • 铜面防焊厚度C2 = 0.6mil/0.0152mm(2OZ厚铜板按0.8mil)
  • 线间防焊厚度C3 = 1mil/0.0254mm(2OZ厚铜板按1.2mil)
  • 防焊DK(CEr):3.8

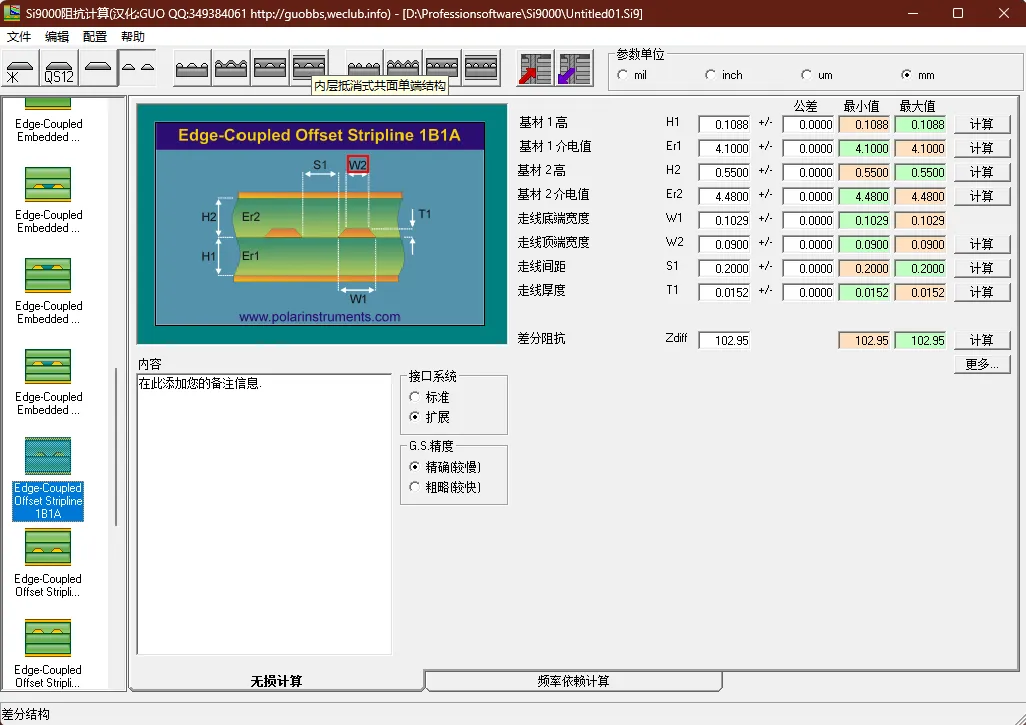

依据参数,输入到Edge-Coupled Offset Microstiop 1B1A的参数里,得到102.95Ω的结果。与嘉立创标称的100Ω,相差2.95Ω,结果可以接受。外层阻抗计算结果,跟另外一篇文章介绍4层阻抗的结果是一样。这里不做重复演示。
