PCB 板材吸水率

一、行业背景：为何吸水率成为高可靠 PCB 的 “隐形杀手”？

随着电子技术向高频高速、高密度互连（HDI）以及极端应用环境发展，PCB 板材的吸水率问题日益凸显。在 AI 服务器、新能源汽车以及 5G 通信设备中，PCB 不仅需要在高温、高湿的严苛环境下长期工作，还要承载高速信号传输。一旦板材吸水，水分在高温下汽化会导致内部应力剧增，引发分层或爆板；同时，水分作为极性分子会严重干扰高频信号的传输特性。因此，深入理解吸水率的影响机制，对于提升电子产品的整体可靠性至关重要。

二、 PCB 板材吸水率的成因与基础概念

PCB 板材的吸水率主要是指板材在特定温度和湿度的环境中，吸收水分的能力，通常以百分比表示。这一特性主要取决于基材的树脂体系。传统的 FR-4 板材使用环氧树脂，其分子结构中存在极性羟基和醚键，容易吸附水分子。而高性能的聚苯醚（PPE）、聚四氟乙烯（PTFE）或碳氢化合物陶瓷基材料，由于其分子链的非极性或低极性特性，具有极低的吸水率。

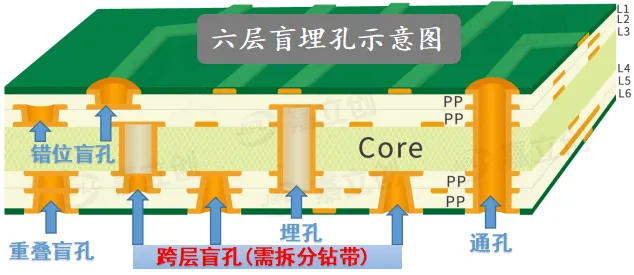

吸水过程主要通过两种途径进行：一是通过树脂分子之间的自由体积渗透，二是通过玻纤纱与树脂界面之间的微隙渗透。特别是在高多层板和 HDI 板中，复杂的层压结构和微小的导通孔增加了水分渗透的路径，使得吸水率控制变得更加困难。

三、吸水率对 PCB 性能的四大核心影响

电气性能劣化：介电常数与信号完整性

对于高速数字电路和高频射频电路而言，板材的介电常数（Dk）和介质损耗因子（Df）是决定信号传输质量的关键参数。水的介电常数约为 80，远高于普通 FR-4 基材的 4 左右。当 PCB 板材吸水后，混合介质的等效介电常数会显著升高，导致信号传输速度变慢。

此外，水分还会引起 Df 值的增大，导致信号传输损耗增加，表现为信号衰减、眼图闭合。在高速 SerDes 链路中，这种由吸水率引起的阻抗变化和损耗增加，往往是导致链路误码率升高的主要原因。因此，在 112Gbps 及以上速率的 AI 服务器背板设计中，必须选用低吸水率的高速板材，如 M7、M8 系列材料。

可靠性危机：CAF（导电阳极丝）生长

CAF 是 PCB 在高温高湿环境下最致命的失效模式之一。当 PCB 内部存在卤素离子残留，且玻纤纱束之间存在缝隙时，吸附的水分会在电场作用下发生电化学反应，导致铜离子沿着玻纤纱通道迁移，最终形成导电通道，造成绝缘电阻下降甚至短路。

吸水率高的板材为 CAF 的形成提供了充足的 “电解质” 环境。在细间距、高电压差的 PCB 设计中，如果选用了吸水率较高的普通 FR-4 材料，CAF 失效的风险将成倍增加。为此，汽车电子和工业控制领域的 PCB 通常要求采用抗 CAF 性能更好的材料，并严格控制吸水率指标。

热性能下降：Tg 值降低与爆板风险

玻璃化转变温度（Tg）是衡量板材耐热性的重要指标。PCB 板材吸水后，水分子会进入高分子链之间，起到 “增塑剂” 的作用，增大分子间距，降低分子间作用力，从而导致 Tg 值明显下降。

在 PCB 组装焊接过程中，板子会经历瞬间的高温冲击（如有铅焊接约 230℃，无铅约 260℃）。如果板材吸水严重，内部的水分会迅速汽化产生巨大的蒸汽压，当压力超过树脂与玻纤的结合力时，就会发生分层或爆板现象，即俗称的 “爆米花效应”。这不仅导致 PCB 报废，还可能损坏昂贵的 IC 元器件。

机械强度与尺寸稳定性变化

水分的侵入会导致 PCB 板材发生体积膨胀，这种膨胀通常是不均匀的，取决于玻纤布的经纬向编织密度。板材的尺寸变化会导致钻孔位置偏移，影响后续的层压对准度和 SMT 贴装精度。此外，吸水后的板材在机械应力作用下更容易出现微裂纹，特别是在跌落测试或振动测试中，吸水率高的 PCB 表现出更差的抗冲击能力。

四、不同应用场景下的吸水率管控策略

AI 服务器与高速通信

在 AI 服务器和光模块领域，信号传输速率极高，对 Dk 和 Df 的稳定性要求苛刻。此类应用必须选用低吸水率（通常要求低于 0.1% 甚至 0.05%）的高速板材，如改性环氧树脂、碳氢化合物陶瓷基板等。同时，在 PCB 制造完成后，需要进行严格的真空烘烤和真空包装，以防止在运输和存储过程中吸潮。

新能源汽车

汽车电子长期处于高温、高湿、高振动的恶劣环境中，且对安全性的要求极高。动力系统 PCB（如逆变器、OBC）通常采用高 Tg、低吸水率的 FR-4 材料，并需通过 AEC-Q100 等严苛的可靠性测试。针对 CAF 风险，设计上应适当拉大线宽线距，并选用扁平玻纤布或开纤布材料，以减少玻纤纱之间的微隙。

医疗电子与工业控制

对于便携式医疗设备或工业传感器，PCB 可能需要直接接触人体或潮湿环境。除了选择低吸水率基材外，还应在 PCB 表面涂覆三防漆，作为物理屏障阻隔水分侵入。

五、 PCB 供应商材料管理与制造能力评价

在评估 PCB 供应商应对吸水率问题的能力时，采购方应重点关注以下几个维度：

材料存储与预处理能力

优秀的 PCB 制造企业必须具备完善的温湿度控制系统（恒温恒湿房）以及规范的 MSL（湿敏等级）管理流程。对于高 Tg 和高频材料，开料后应尽快进行内层蚀刻，或在层压前进行预烘烤处理，以驱除板材内部吸收的微量水分。

压合工艺控制

层压工艺参数（升温速率、压力、真空度）直接影响板材的致密性和残留水分含量。先进的真空压机系统可以有效抽出层间气泡和挥发分，降低板材的吸水率隐患。具备多层板制造能力的厂家，通常通过优化 PP 片（半固化片）的含胶量和流动度，来确保层压后的基板结构紧密，从而提高防潮性能。

成品烘烤与包装

PCB 成品在出厂前，根据其存储等级（MSL），应进行不同时长的真空烘烤。例如，对于高多层 HDI 板，通常需要在 125℃下烘烤 8-24 小时，随后立即采用带有干燥剂的真空铝箔袋包装，并贴上湿敏标签。
