焊点桥连、虚焊、少锡……这些常见的SMT焊接缺陷，很大程度上源于钢网开口设计不当和工艺参数设置不合理。据统计，名列PCBA焊接不良前五位的缺陷中，大多数都与锡膏印刷、钢网设计及温度曲线设置直接相关。

   对于SMT贴片加工厂而言，钢网设计是工艺设计的核心工作，也是工艺优化的主要手段。

---

钢网开口设计：焊膏精确沉积的基础

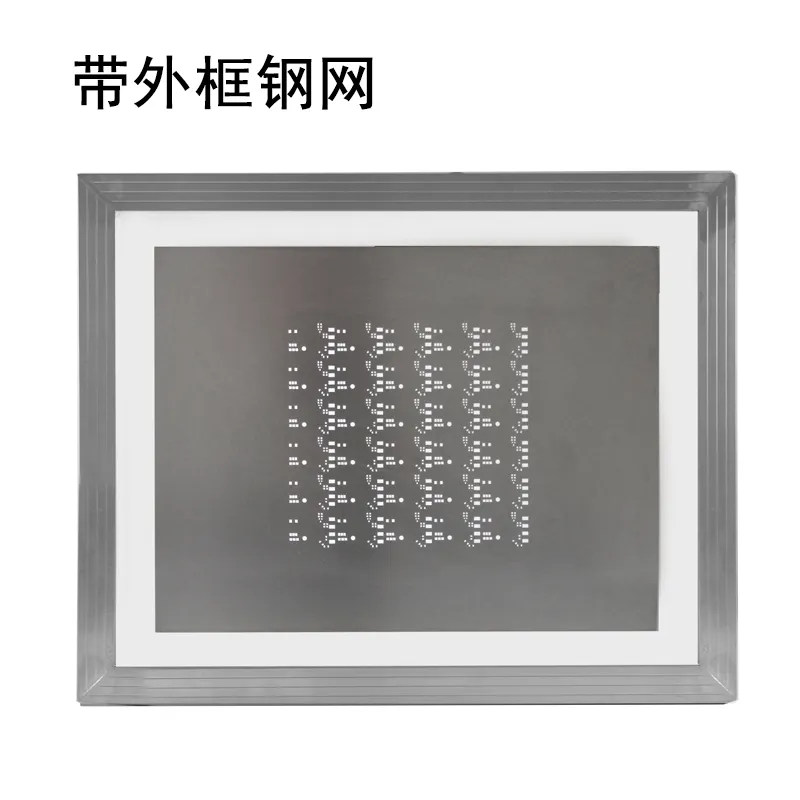

   钢网作为焊膏从容器到PCB焊盘的转移媒介，其开口设计直接决定了焊膏的沉积形态和体积。精准的开口设计是实现优质焊点的第一道关卡。

钢网制造方法的选择

目前，钢网的制造方法主要有激光切割、化学腐蚀和电铸，每种方法各有特点：

• 激光切割：目前主要的制造方法，孔壁表面较粗糙，焊膏的转移率在70%～75%，适合焊膏转移的钢网开窗与侧壁的面积比大于等于0.66。
• 电铸工艺：孔壁表面平滑、呈梯形，焊膏的转移率高，达85%以上，可用于钢网开窗与侧壁的面积比小于0.66、大于0.5的场合。

钢网厚度设计的关键原则

   钢网厚度是决定焊膏量的关键因素，为达到最佳的焊膏释放，钢网的开窗面积与侧壁面积比应大于等于0.66。

这是一个实现70%以上焊膏转移的经验数值，也是钢网厚度设计的依据。实际选择中：

• 0.4mm间距的QFP、0201片式元器件，合适的钢网厚度为0.1mm
• 0.4mm间距的CSP器件，合适的钢网厚度为0.08mm

开口尺寸设计的核心要点

除特定情况外，钢网开口可采用与焊盘1：1的原则设计，但务必了解前提是焊盘是按照引脚宽度设计的，如果不是，应根据引脚宽度开窗。

特殊情况的开口设计策略：

• 无引线元器件底部焊接面部分，钢网开孔一定要内缩，以消除桥连或锡珠现象，如QFN的热焊盘内缩0.8mm，片式元器件要削角。 举例说明：

• 一个 0603 片式电阻，引脚（端电极）实际宽度 0.3 mm，IPC 推荐焊盘宽度 0.3 mm（1:1 引脚），长度 0.6 mm。 → 钢网开 0.3×0.6 mm，1:1，没问题。
• 但很多工程师画板时把 0603 焊盘画成 0.4×0.8 mm（加宽加长便于返修）。 → 若钢网还开 0.4×0.8，锡量偏多，回流后两端锡堆高，易立碑（Tombstone）。 → 正确做法：按引脚宽度 0.3 mm​ 开钢网，即开口收成 0.3×0.7 mm 左右，而不是死扣焊盘 1:1。
• 口诀：钢网跟着"引脚"走，不跟着"焊盘"走，当焊盘≠引脚宽度时。

• 共面性差元器件，钢网开窗一般要向非封装区外扩0.5～1.5mm，以便弥补共面性差的不足。

举例说明：

有些元器件引脚不在同一个平面上（共面性 Coplanarity 差），比如：

• 连接器（Header）注塑变形
• 铝电解电容引脚微微外撇
• 功率 MOS 模块、继电器引脚有点翘
• 回流时，如果钢网只按焊盘开，锡膏量刚好够"贴平"的引脚，但翘起来的引脚沾不到​ → 开焊。

做法：把钢网开口向焊盘外侧（非封装区）扩大 0.5~1.5 mm，让锡膏面积变大、锡量增多，即使引脚稍微离板 0.1~0.2 mm，也能靠更多锡"爬"上去形成连接。

• 一个 2.54 mm 间距排针连接器，引脚共面性实测最大翘起 0.15 mm。
• PCB 焊盘 1.0×1.5 mm（椭圆）。
• 钢网不开 1.0×1.5，而是向两端外扩 1.0 mm → 开 1.0×3.5 mm（或两端加半圆耳朵）。→ 印锡变长，回流时多余锡向翘起引脚侧流动，补偿高度差，避免虚焊。 注意：外扩不能太夸张，否则邻近引脚会桥连；0.5~1.5 mm 是经验窗口。

• 大面积焊盘，必须开栅格孔或线条孔，以避免焊膏印刷时刮薄或焊接时把元器件托起，使其他引脚开焊。
