一、范围

本文件规定了电力储能用电池管理系统(简称“电池管理系统” ) 数据采集、 通信、 报警和保护、 控制、能量状态估算、 均衡、 绝缘电阻检测、 绝缘耐压、 电气适应性、 电磁兼容等要求， 描述了相应的试验方法，规定了分类和编码、 正常工作环境、 检验规则、 标志、 包装、 运输和贮存等内容。 本文件适用于电力储能用锂离子电池、 钠离子电池、 铅酸(炭) 电池、 液流电池和水电解制氢/燃料电池的电池管理系统的设计、 制造、 试验、 检测、 运行、 维护和检修， 其他类型电池管理系统参照执行。

五、正常工作环境

电池管理系统在下列环境应正常工作： a) 温度： -20 ℃~65 ℃; b) 相对湿度： 5%～95%, 无凝露； c) 海拔高度： 不大于2000 m; 当大于2000 m 时， 应符合GB/T 7251. 1 的相关规定； d) 对于应用在海洋性气候的电池管理系统， 应满足耐盐雾要求。

以下内容，只摘要关于锂离子电池、 钠离子电池和铅酸(炭) 电池的内容。

六、技术要求

6.1 一般要求

1）电池管理系统应具有数据采集、 通信、 报警和保护、 控制、 状态估算、 参数设置、 数据存储、 计算和统计等功能， 宜具有显示功能， 锂离子电池、 钠离子电池和铅酸(炭) 电池管理系统还应具有均衡和绝缘电阻检测功能。

2）电池管理系统应具有通用性、 兼容性、 可维护性和可扩展性， 宜实现即插即用。

3）电池管理系统各功能应在逻辑上相互独立， 控制策略、 执行周期相互匹配。

4）电池管理系统应设置接地端子， 接地电阻不应大于0. 1 Ω , 连接接地线的螺钉和接地点不应用作任何其他机械紧固用途。

5）电池管理系统线束应采用阻燃材料， 电气接口宜采用防呆设计。

6.2 数据采集

1）锂离子电池、 钠离子电池和铅酸(炭) 电池管理系统应采集电池单体电压、 电池单体温度、 电池模块正负极端子温度、 电池簇电压、 电池簇电流等参数。

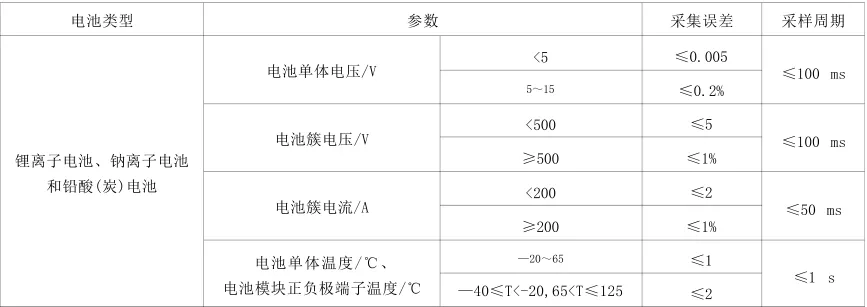

2） 电池管理系统采集电池参数误差及采样周期要求见表1。

用于仿真和验证的分步工作流程

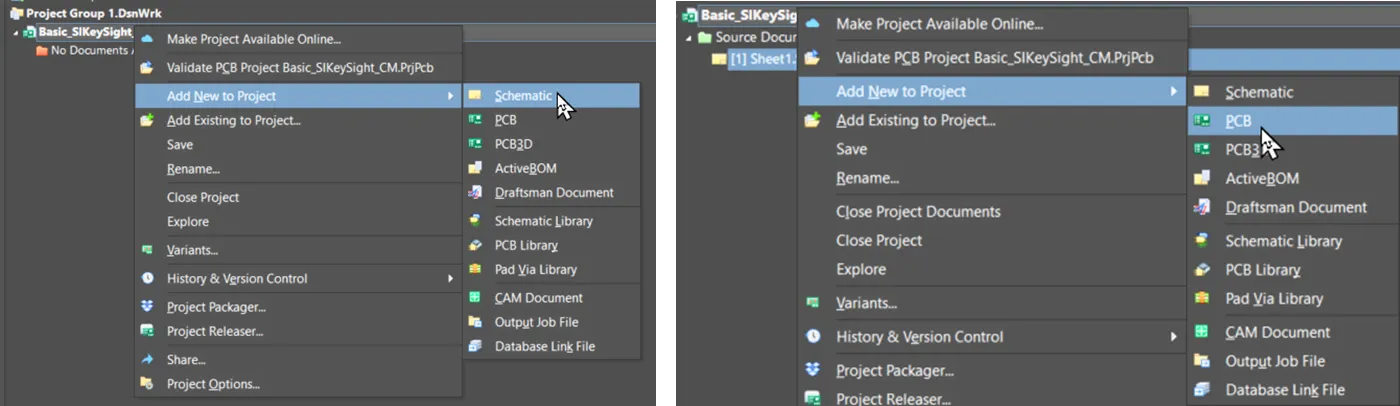

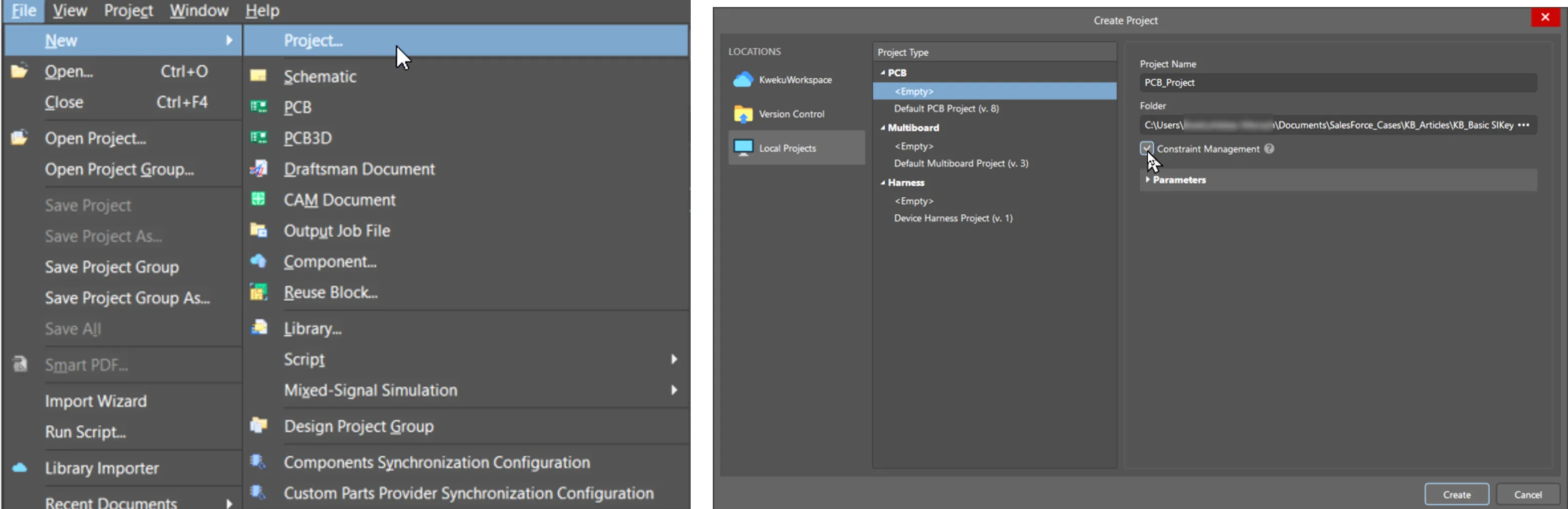

1、 创建项目和示意图 - 在 Altium Designer 中启动一个新项目。 - 添加并保存一个示意图(*.SchDoc和PCB(*.PcbDoc文件。 - 在项目创建过程中可选地启用约束管理。

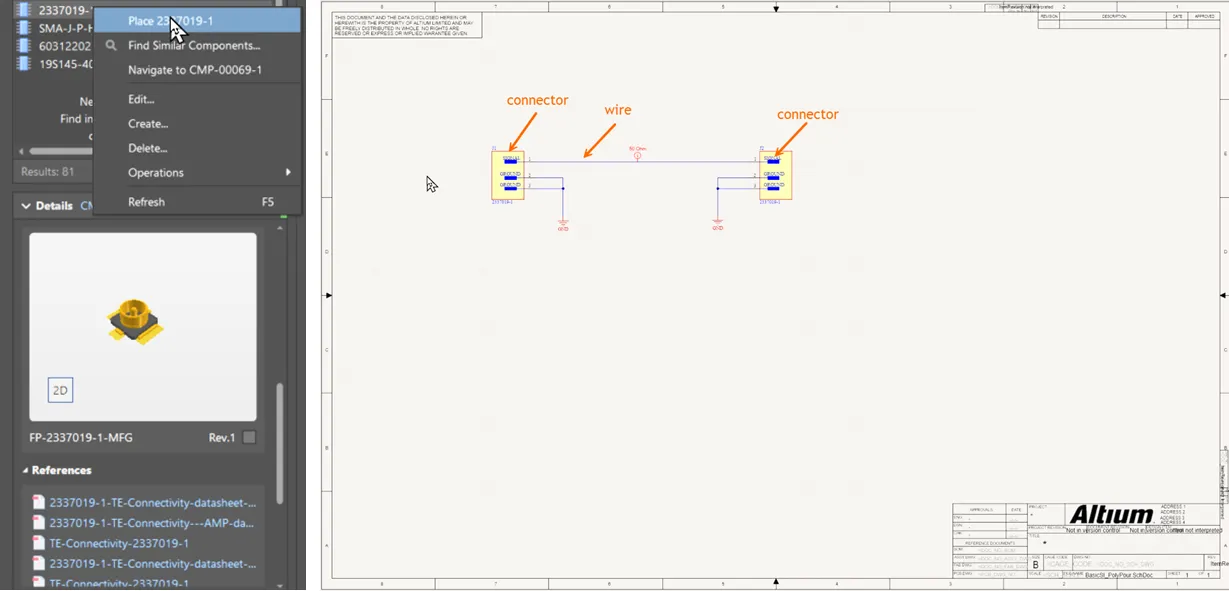

2、SMA连接器位置

• 从您的库中选择SMA连接器(本地或Altium 365工作区)。
• 在示意图上放置两个连接器。
• 将信号引脚与导线连接。
• 将所有其他引脚连接到GND。

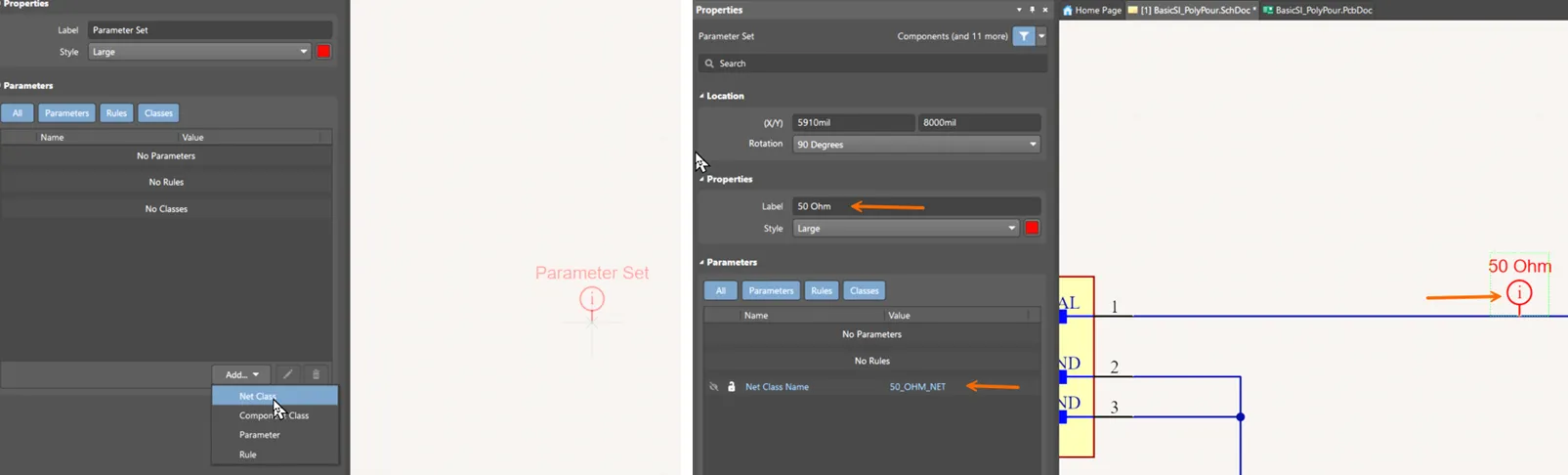

3、定义阻抗约束

• 设计指令方法:
  • 为目标阻抗创建一个参数集。
  • 分配一个网级名称,并将其与信号线关联。

在高速PCB设计里，阻抗、延迟、插入损耗和回波损耗，可以通俗地理解为一条高速公路（PCB走线）的通行能力、路程长度、路面磨损和路障反射。我们逐一来看：

🛣️ 阻抗：路面的“宽度”与“材质”

信号不是电流，而是电磁波在走线上传播。阻抗，就是这条“电磁波高速公路”对信号的“阻碍程度”。

• 通俗理解：就像一条水管，太细或太粗都会让水流不畅。PCB走线的阻抗由线宽、铜厚、到参考层的距离和介电常数共同决定。设计时要让这个值稳定（比如常见的50Ω或100Ω差分）。

• 后果：如果阻抗不连续（比如过孔处变窄），信号就会在这里“磕绊”一下，产生反射。因此，阻抗控制是信号完整性的基础。

• 它由什么决定： 线宽 W、铜厚 T、走线与参考平面的介质厚度 H、板材介电常数 Dk。所以叠层一变，线宽就得跟着改。

• 为什么要控它： 阻抗不连续 = 信号反射 = 波形上出现台阶、振铃、过冲。反射严重时会把逻辑电平推过判决门限，直接误码。

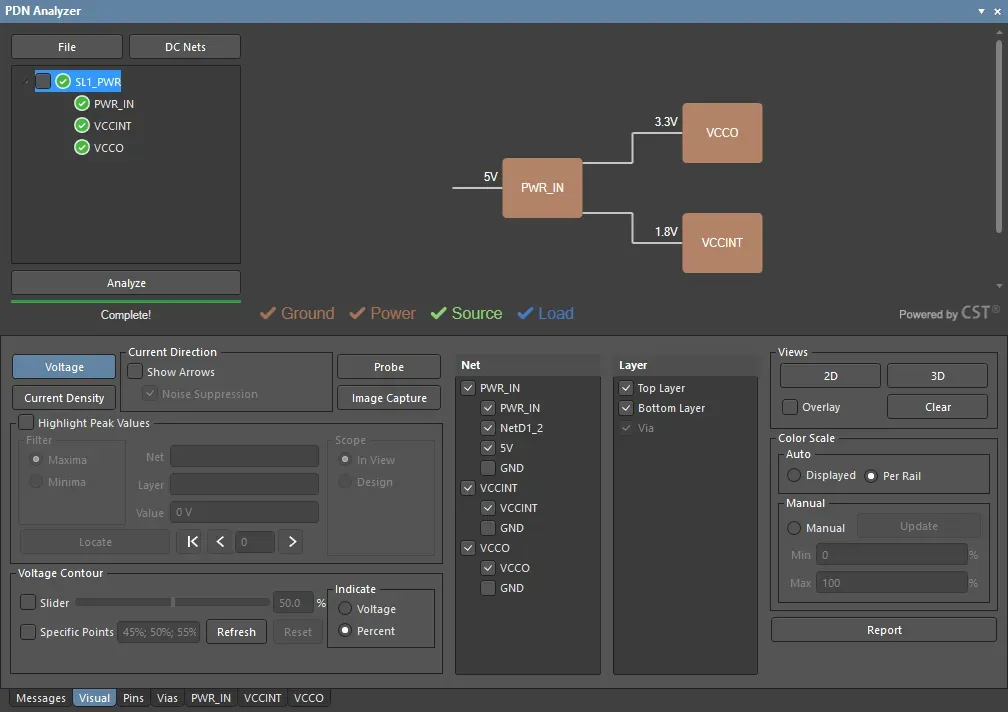

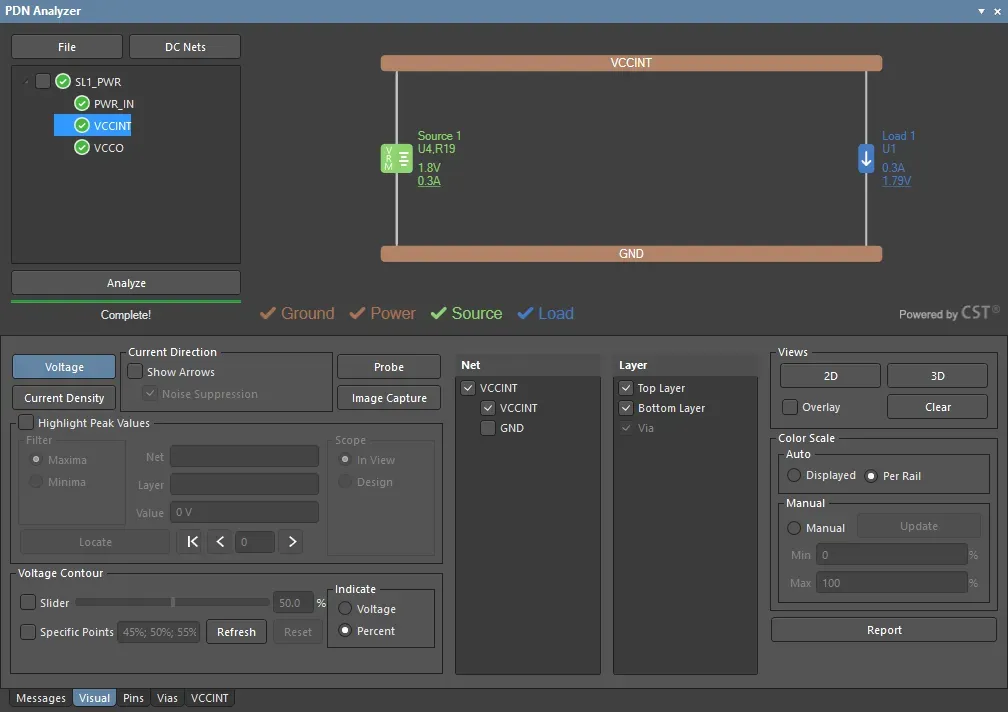

一、PDN Analyzer 界面

PDN Analyzer 扩展的界面以 Altium Designer 的非模态窗口形式调用，可放置在工作区任意方便的位置，或在可用时放到另一块屏幕上。要打开主 PDN Analyzer 窗口，请打开某个工程的原理图或 PCB 文档，然后从 Tools 菜单（Tools » PDN Analyzer）中选择该应用。

PDNA 窗口 GUI 的布局为：上半部分用于文件/网络控制以及对当前所选电源网络的交互式表示；下方面板区域用于访问分析选项、显示设置与结果数据。PDNA 版本 2 支持多个相互连接的网络，可将整个 PCB 设计的直流电源完整性按层级结构进行分析，或按单个电源网络分别分析。

PDN 界面还提供紧凑屏幕模式（File » Compact Layout），该模式不包含下方面板区域，适合在 Altium Designer 主界面中进行水平/垂直停靠。要为紧凑或标准屏幕模式启用停靠，请在 PDNA 界面标题栏上右键，从上下文菜单中选择 Allow Dock，然后选择 Horizontally 或 Vertically 选项。

Variant（装配变量）是AltiumDesigner专门针对单工程进行管理多版本PCBA的工具，可以在不同的装配变量下设置器件为焊接/不焊接（NC），或者替代器件的操作。

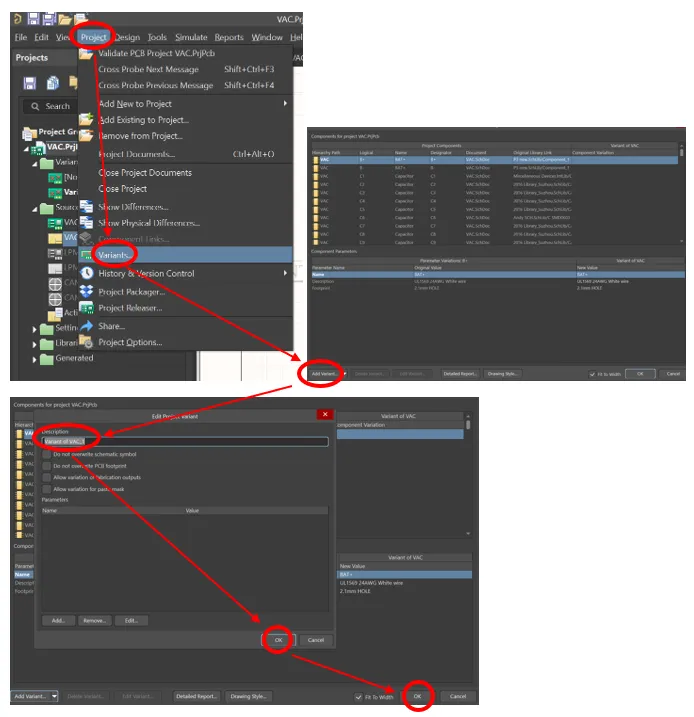

创建Variant 文件：点击Project->Variants…->Add Variant.. ->输入描述->OK->OK。

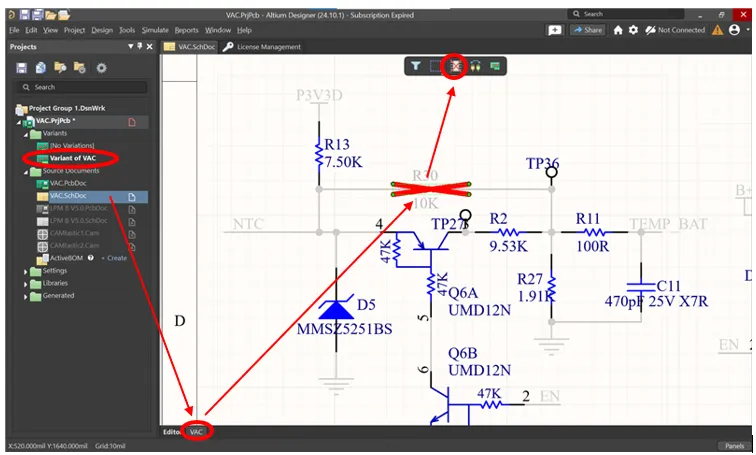

创建Variant 文件之后，点击右边Project 中的SCH文件，点击原理图右下方的Variant页，选中要叉掉的元器件，点击页面上方part fitted/not fitted 图标，不想要的元器件会直接被叉掉，再点一次会恢复。
