1、摘要
高频变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。变压器的磁芯包括罐型磁芯，RM型磁芯，E型磁芯，EC、ETD和EER型磁芯，PQ型磁芯，EP型磁芯，EP型磁芯，环形磁芯等磁芯，那么这些磁芯对变压器的工作有何影响呢？下面请看具体的分析。

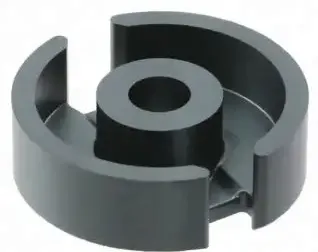

2、罐型磁芯/P型磁芯
骨架和绕组几乎全部被磁芯包裹起来，致使它对EMI的屏蔽效果非常好;罐型磁芯尺寸均符合IEC标准，在制造的时候互换性非常好;可提供简单型骨架(无插针的)和PCB板安装骨架(有插针);由于罐型形状的设计，致使与其它类型同等尺寸的磁芯相比费用更高;由于它的形状不利于散热，因此不适于应用于大功率变压器电感器。
一、各列参数含义解析
| 列名 | 符号 | 单位 | 含义 |
|---|---|---|---|
| TYPE | — | — | 磁芯型号，如 EFD10、EFD12、EFD15 等，数字代表大致尺寸 |
| MATERIAL | — | — | 磁芯材质牌号，如 3F3、3C85、3C90，不同材质对应不同损耗和频率特性 |
| Dimensions | A×B×C | mm | 磁芯的物理外形尺寸（长×宽×高） |
| Ap | ApAp | cm⁴ | 面积积，Ap=Ae×Aw，衡量磁芯功率处理能力的核心指标 |
| Ae | AeAe | mm² | 有效截面积，磁通通过的有效面积，用于计算匝数和磁通密度 |
| Aw | AwAw | mm² | 窗口面积，骨架内可绕线的总面积，决定能绕多少铜线 |
| AL | ALAL | nH/N² | 电感系数，每匝电感量，用于计算匝数与感量的关系 |
| Le | LeLe | mm | 有效磁路长度，磁通在磁芯中走过的等效路径长度 |
| Ve | VeVe | mm³ | 有效体积，Ve=Ae×Le，用于估算磁芯损耗 |
| Wt | WtWt | g | 磁芯重量 |
| Pcv 100kHz 200mT @100℃ | PcvPcv | W | 单位体积损耗，在 100kHz、200mT、100℃ 条件下的磁芯损耗密度 |
| Pt (100kHz) | PtPt | Watts | 总损耗，该磁芯在 100kHz 下的总功率损耗 |
| 可配合BOBBIN | 幅宽/PIN/形状 | mm/—/— | 配套骨架的绕线幅宽、引脚数和形状代号 |
二、设计反激变压器必须用到的磁芯参数
设计反激变压器时，以下参数是直接参与计算的：
1. Ae（有效截面积）—— 最核心
用于计算初级匝数和校验磁通密度：
-
Ae 越大，同样感量下所需匝数越少，铜损越低。
-
必须确保 ,否则磁芯饱和。
反激变换器的变压器工作方式和普通变压器不一样，工作时，电流不会同时流过第二个绕组；而且，反激变压器具有储能和传输能量的双重作用。开关管导通时，初级绕组激磁，存储能量，次级回路不导通。开关管关断后，次级回路二极管导通，初级绕组存储的能量通过次级绕组去磁而向负载释放能量。
一、Flyback反激变换器连续工作模式CCM
初级NP与次级绕组NS使用不同匝数，匝比n=NP
，如图6所示，就是常用的最基本的反激变换器主电路。变压器初级激（励）磁电感为Lm，初级漏感为Llk，初级电感Lp=Lm+Llk。
假定：反激变换器工作在稳定状态，变压器初级电感电流为iLpm，处于连续导通模式CCM状态，即：每一个开关周期开始时，电流iLp从一定的初始值ILp(min)开始激磁工作，每一个开关周期结束，电流iLp回到初始值ILp(min)。开关管Q、二极管D、Lp和滤波电容均为理想元件，滤波电容的电容值足够大，输入电压纹波和输出电压纹波都很小，输入电压Vin和输出电压Vo保持稳定不变，SW为开关管和变压器连接点，称为开关节点，电压为VDS。变压器初级绕组NP和次级绕组NS匝比为n:1，先忽略漏感。
图7 反激变换器CCM工作等效电路
