什么是RS485

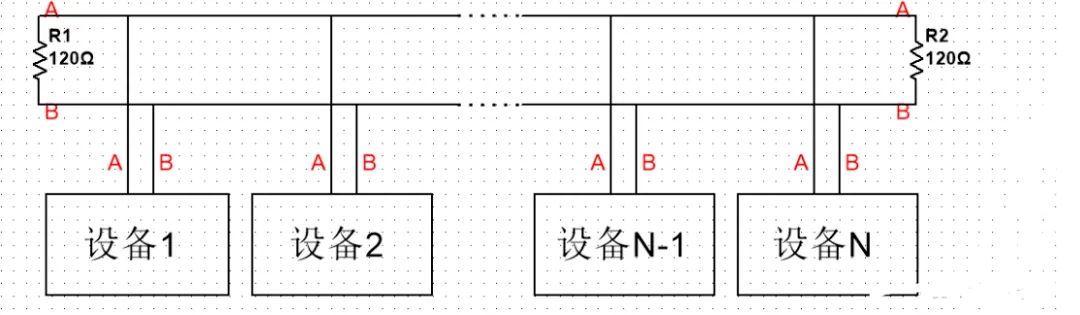

RS485是半双工通信，半双工通信指的是通道在一个时刻只能处于接收或者是发送。RS485的特点是支持多节点传输、传输距离远、抗干扰能力强，RS485可以连接多个485设备，信号的速率可达到10Mbps。通过AB两线之间的压差来判断是逻辑电平1或者逻辑电平0，当AB间的电压差大于200mV时为高电平1，小于-200mV时为逻辑电平0。一般会在首末两端接120Ω电阻，其作用是进行阻抗匹配，消除信号反射。

根据RS-485标准，当接收器的输入阻抗为单位阻抗时（最小为12k）,总线上最多可以接32个节点，485的差分负载最大为54Ω，此时差分输出电压最小为1.5V。

RS485硬件电路设计

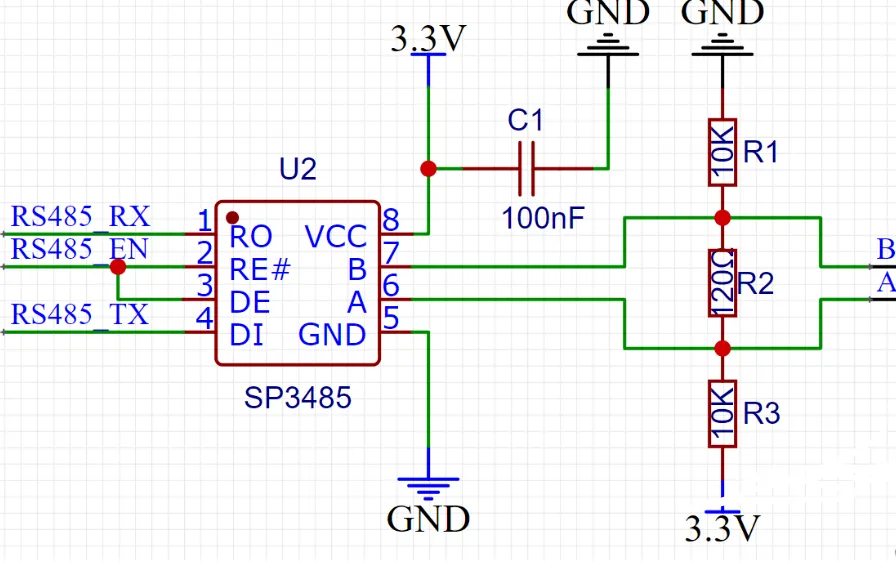

RS485电路设计可以分为隔离型非隔离型，下图是非隔离型电路，B端接到GND下拉，A端通过上拉电阻为高电平，是为了保证A和B之间的压差大于200mV。DE和RE引脚是发送和接收使能，RE为低时，为接收使能；DE为高时，是发送使能。应用中一般是两者连接在一起，通过IO口（RS485_EN）控制，因为芯片要么是处于接收，要么处于发送，因此在发送数据的前，给RS485_EN信号为高电平，接收数据就给低电平。

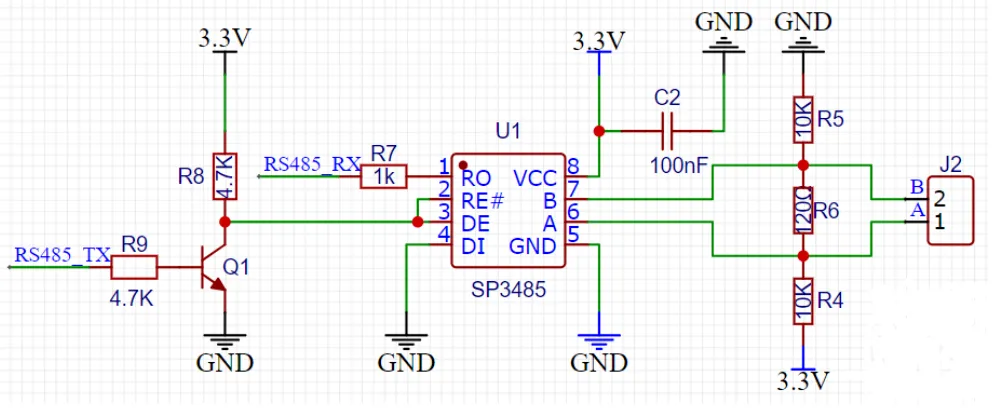

RS485自动收发电路硬件设计

自动收发电路相比较普通的485电路，区别在于多一个晶体管控制485的使能引脚。R9限流电阻一般是4.7K，R8上拉电阻一般也是4.7K，使能引脚在晶体管没有导通时被上拉。

1、接收数据时： 接收数据引脚是芯片的第一引脚也就是网络标签RS485_RX，在接收数据过程中，RS485_TX引脚保持高电平，VGS为高电平，NPN三极管Q1就导通，RE和DE相连的引脚通过晶体管下拉到GND，此时接收使能，处于接收状态。

2、发送数据时： 发送数据引脚是RS485_TX，应该RS485_TX发送1，晶体管导通，RE和DE的电平为低，RS485收发芯片没有打开，由于常态下485为高电平，此时数据就是高；当 RS485_TX发送0时，晶体管不导通，此时485收发芯片的发送使能为高，DI由于一直被下拉到GND，所以发出去的数据为0。这样就实现了485的自动收发。

发送具体解析：

RS485_TX 发送1，VGS高电平，NPN三极管导通，使能引脚是低电平，发送失效，接收使能，处于接收状态。由于SP3485芯片的AB引脚是高阻状态，R4把A拉高，R5把B拉低，所以AB传输的是1。即RS485_TX发送1时，AB引脚发送1。 PS：这种电路，只时候9600以下的波特率使用。再高，容易出现通讯出错。

RS485接口防雷电路设计

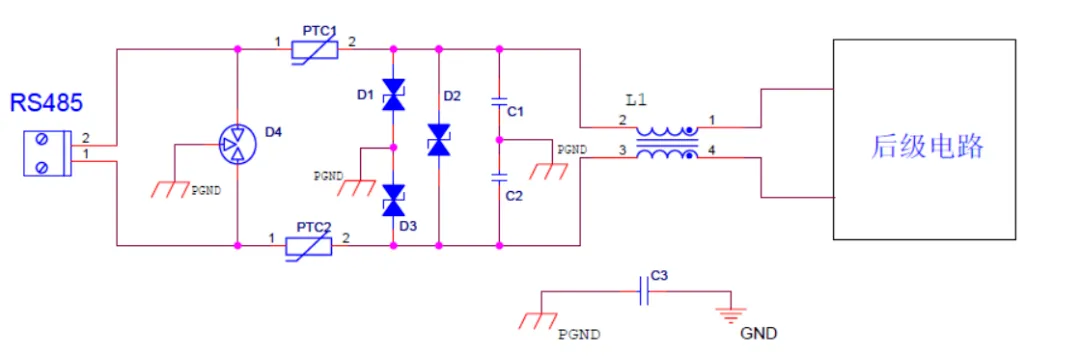

接口防护电路

L1是共模电感，共模电感衰减共模噪声，增强抗干扰能力，一般选择120Ω/100MHz。C3电容的作用是为了隔开接口地和数字地，一般选择1000pF。为了达到EMC防护要求，差模信号2kV，共模信号6kV，在接口处会预留上气体放电管、热敏电阻、TVS管组成防护电路。

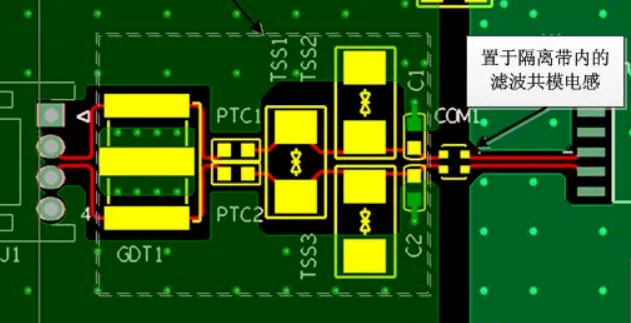

RS485接口电路PCB的GND设计

虚线处的防护器件要尽量靠近接口，摆放紧凑整齐，先放防护器件再放滤波器件。

RS485接口电路设计通常涉及到几个关键要素，包括信号传输、电气隔离、噪声抑制、保护措施以及电源和控制逻辑设计等。

关键要素

信号线选择与布线

• 使用一对双绞线作为差分信号线（A和B），通常选用屏蔽双绞线电缆以减少电磁干扰。 • 保持A和B线长度尽可能相等，以减少信号延迟差异，保证信号的完整性。

共模电感和滤波

• 在信号线入口处加入共模电感L1，用于抑制共模干扰，推荐阻抗范围为120Ω/100MHz ~ 2200Ω/100MHz。

• 可能还需要并联去耦电容和TVS管等元件，进一步提高抗干扰能力。

收发器芯片选择

• 常见的收发器芯片有SP3485、MAX485等，它们将TTL/CMOS逻辑电平转换为RS485差分信号。 • 需要关注RE、DE以及RO等控制引脚的连接逻辑，通常RE和DE可以连接在一起通过单个控制信号控制发送/接收模式。

偏置和终端电阻

• A信号线可能需要上拉电阻（如10kΩ至4.7kΩ），以确保在空闲时的电压状态，B信号线可能需要下拉到GND。 • 在总线的两端或适当位置放置120Ω终端电阻，以减少信号反射和改善信号质量。

防雷击和浪涌保护

• 可以在信号线上添加TVS管和/或自恢复保险丝，用于过压和浪涌保护，提高电路的鲁棒性。 • 对于高风险环境，考虑加入6kV以上的防雷击保护电路设计。

EMC设计

• 保证良好的接地设计，特别是接口地的处理，有时单板地与外壳直接连接，通过1000pF电容耦合。 • 电路板布局时注意电源和信号线的分离，减少交叉干扰，增加滤波和退耦电容。

控制逻辑

• 根据应用需求，设计控制逻辑电路或使用MCU控制发送使能信号，实现自动或手动切换。 • 对于自动收发电路设计，可能需要更复杂的逻辑来自动管理发送和接收状态，以适应不同通信场景。

RS485接口设计不仅关注电气特性，还需要综合考虑EMC、可靠性、安全性等因素，确保在复杂工业环境中的稳定通信。

RS485接口电路分地设计方案特点：

（1）为了抑制内部单板噪声通过RS485接口向外传导辐射，也为了增强单板对外部干扰的抗扰能力，在RS485接口处增加滤波器件进行抑制，以滤波器件位置大小为界，划分出接口地；

（2）隔离带中可以选择性的增加电容作为两者地之间的连接，电容C4、C5取值建议为1000pF，信号线上串联共模电感CM与电容滤波，并与接口地并联GDT和TVS管进行防护；且所有防护器件都靠近接口放置，共模电感CM置于隔离带内，具体布局如图示。

方案分析：

（1）当接口与单板存在相容性较差或不相容的电路时，需要在接口与单板之间进行“分地”处理，即根据不同的端口电压、电平信号和传输速率来分别设置地线。“分地”，可以防止不相容电路的回流信号的叠加，防止公共地线阻抗耦合；

（2）“分地”现象会导致回流信号跨越隔离带时阻抗变大，从而引起极大的EMC风险，因此在隔离带间通过电容来给信号提供回流路径。
