以太网 PHY（物理层收发器）直连，通常指两块 PHY 芯片之间不经过变压器（Magnetics）/RJ45 带变压器接口，而是通过电容耦合或直接差分连接把 TX/RX 差分对连起来，有时也叫 **“电容隔离直连”**​ 或 “背靠背 PHY”。

一、PHY 直连的好处

1. 省掉网络变压器和 RJ45

• 不需要 Pulse Transformer / LAN Magnetics
• 不需要带变压器的 RJ45 插座
• PCB 面积、BOM 成本、高度显著下降

在板内或同机箱内通信时，变压器原本的“长距离抗共模/防雷”作用并不必要。

2. 信号路径更短，性能更好

• 减少插入损耗、回波损耗
• 眼图更干净
• 更容易跑 1000BASE-T、2.5G/5G/10GBASE-KR​ 等高速率

3. 延迟更低

• 无磁性元件相位影响
• 适合低延迟板内互联

---

二、典型应用场合

1. 同一 PCB 上两颗芯片互连

• SoC ↔ Switch ASIC
• FPGA ↔ PHY ↔ 另一 FPGA
• 主板 ↔ 子卡（通过背板）

例：

工业主控板内部，CPU 的 RGMII → PHY →（直连）→ PHY → MCU

2. 机箱内背板以太网（Backplane Ethernet）

• 交换机线卡 ↔ 交换矩阵
• 通信设备的 1000BASE-KX / 10GBASE-KX4
• ATCA / MicroTCA 架构

标准本身就定义：

• 1000BASE-KX
• 10GBASE-KR

→ 就是为“背板直连 PHY”准备的

3. 高速互联替代并行总线

• 用 2.5G/10G 以太网代替 PCIe 之外的另一种低复杂度互联
• 模块间固定配对，不插拔

4. 成本敏感设备

• 路由器/网关内部 WAN-LAN 桥接（同板）
• 测试仪器内部数据通道

三、电路连接

直连方式与phy直接相关，phy分为电压和电流形的，对于收发方，共有四种组合方式。只介绍电压和电流型phy的连接方式，大家根据phy情况自由组合

两种常用连接方式

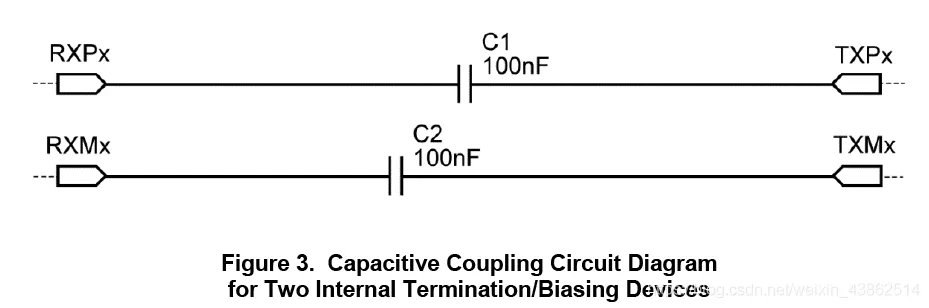

a) 电压型phy
最简单，只需要电容直接耦合。

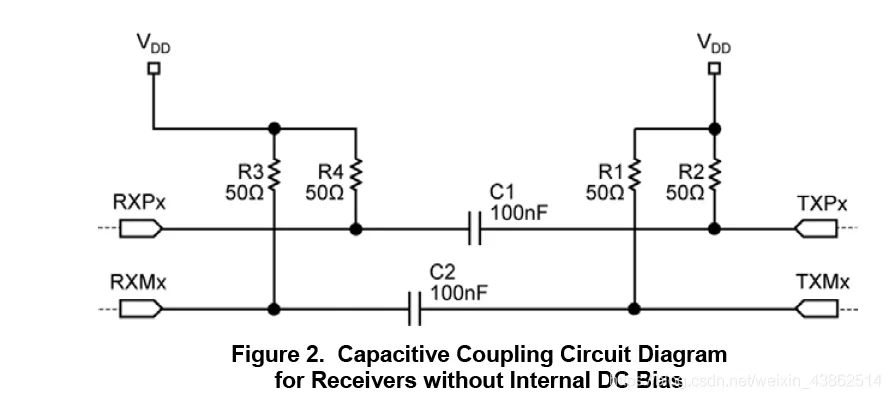

b) 电流型phy
除了电容耦合，还需要偏置电压。

如何判别phy是电流还是电压型？

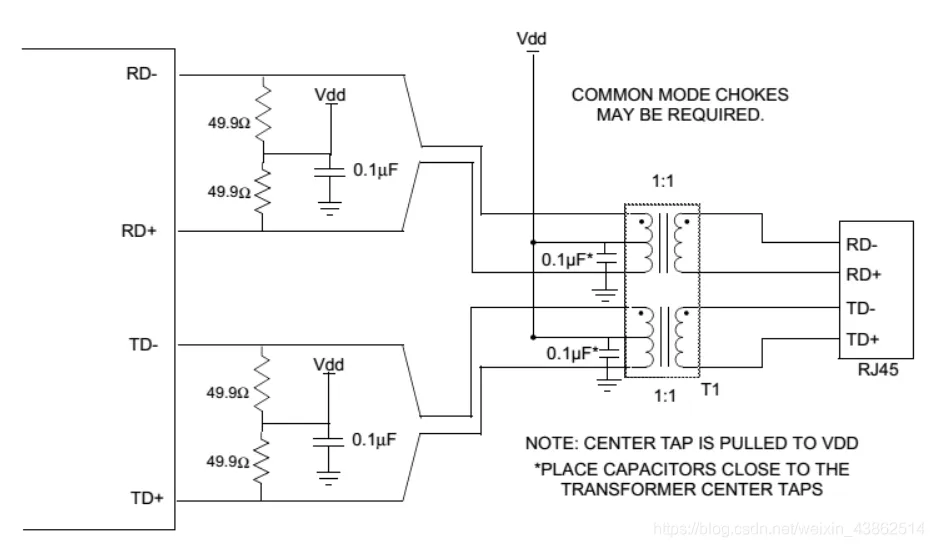

1）电流型
变压器中间抽头需要提供VCC

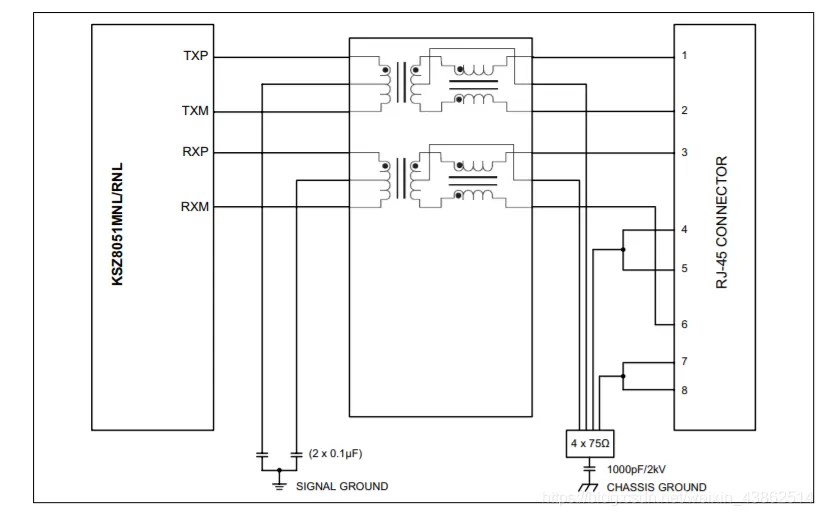

2）电压型
变压器中间抽头通过电容到地
