一、基本介绍

[rj45接口]是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，
网卡上以及 Hub 上接口的外观为 8 芯母插座 (RJ45)：
rg45接口pc端的，网线为 8 芯公插头：
rg45接口外观图，，其实在100兆网络中实际只应用了4根线来传输数据，另4根是备份的.传输的信号为数字信号，双铰线最大传输100米距离,

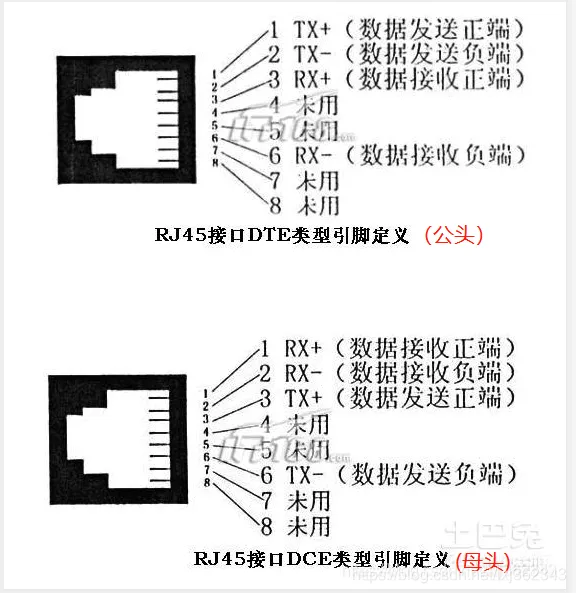

二、10/100base RJ45接口引脚定义

10M双绞线接头的标准接法

线材要求CAT-3(3类线).

号码	信号定义	线对颜色
1	TX+	橙白
2	TX-	橙
3	RX+	绿白
4	未用	蓝
5	未用	蓝白
6	RX-	绿
7	未用	棕白
8	未用	棕

100M双绞线接头的标准接法

线材要求CAT-5(5类线)，接头接法与10M完全兼容。

号码	信号定义	线对颜色	Description
1	TX+	橙白	Tranceive Data+ (发信号+)
2	TX-	橙	Tranceive Data- (发信号-)
3	RX+	绿白	Receive Data+ (收信号+)
4	未用	蓝
5	未用	蓝白
6	RX-	绿	Receive Data- (收信号-)
7	未用	棕白
8	未用	棕

1000M双绞线接头的标准接法

线材要求CAT-5e(5类增强线，俗称超五类)，接头接法与10M/100M完全兼容。
1000 Base-T双向地使用了RJ45接头中全部信号线。线材用5类线虽然也能工作，但是推荐使用5类增强线。

号码	信号定义	线对颜色
1	BI_DA+	橙白
2	BI_DA-	橙
3	BI_DB+	绿白
4	BI_DC+	蓝
5	BI_DC-	蓝白
6	BI_DB-	绿
7	BI_DD+	棕白
8	BI_DD-	棕

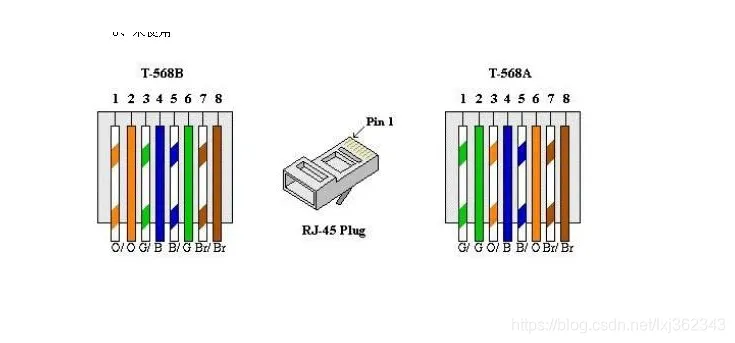

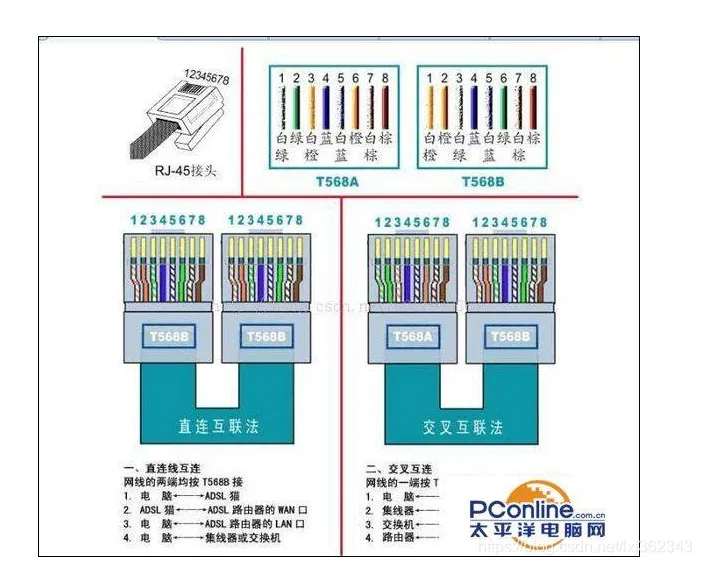

三、T568A 和T568B

T568A和T568B其实是网线连接标准，全称为TIA/EIA 568A、TIA/EIA 568A，也就是我们经常说的568A标准和568B标准，这两种标准的区别就是网线排序不同，其他的区别就没有了，因为T568AheadT568B就是规定网线排序标准，没有其他的区别。

• 568A标准：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；
• 568B标准：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕；
