什么是HDI

HDI板，High Density Interconnector的缩写，即高密度互连板，是硬性电路板中的一个细分板种，相对于普通的通孔多层板铜层互连是通过通孔连接，

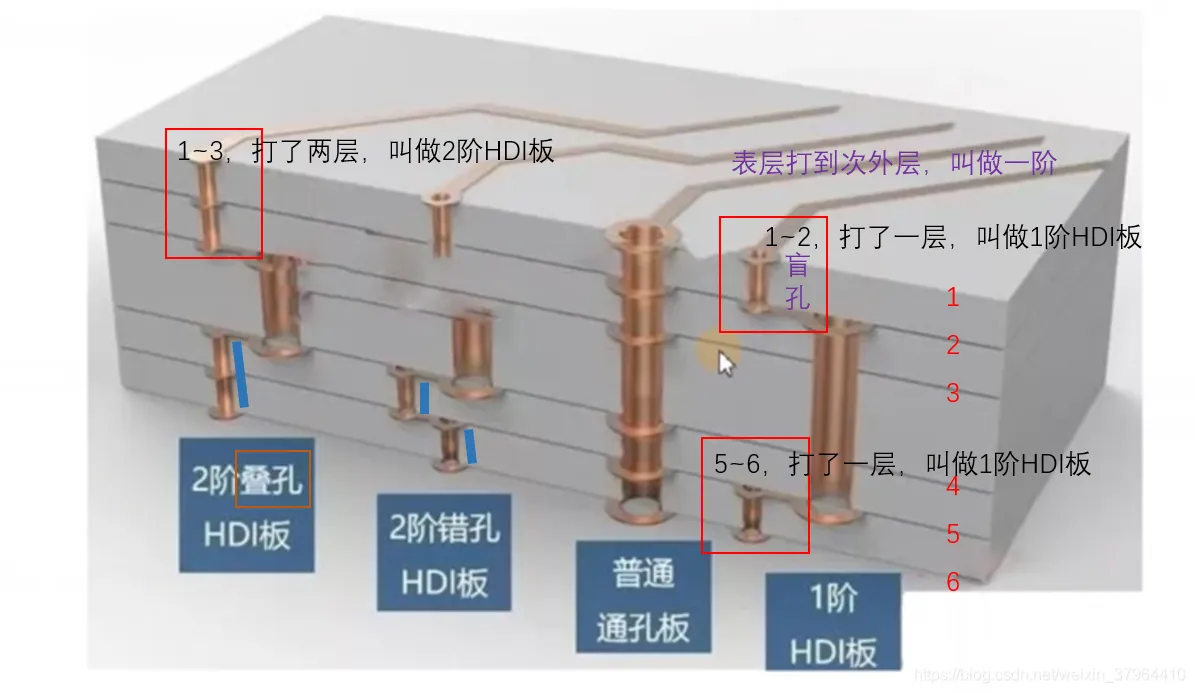

HDI的特征就是内部不同层的铜层之间通过微盲孔/埋盲孔互连，可以说钻有微盲孔/埋盲孔的PCB板即为HDI。HDI板的阶数由增层次数、激光钻孔次数及盲埋孔结构决定，一阶、二阶、三阶及以上分别对应不同复杂度和应用场景。

HDI板阶数的基本定义

HDI（High Density Interconnector，高密度互连）板的阶数主要通过以下几个指标来划分：增层次数、激光钻孔次数、盲孔/埋孔的层间连接方式。阶数越高，板的结构越复杂，制造难度和成本也越高)。

• 盲孔阶数：由孔穿透的介质层数量决定，电路板的阶数由板内最大盲埋孔阶数决定。

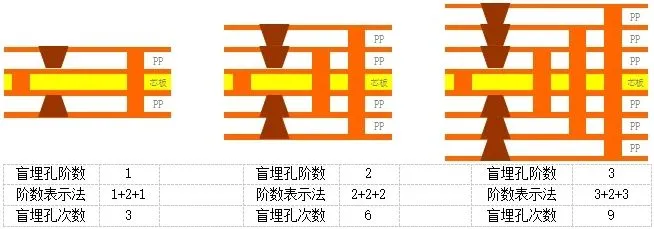

• 层结构表示法：常用“X+N+X”表示法，其中X为两侧增层次数，N为中间芯板层数。例如：
  • 一阶：1+N+1
  • 二阶：2+N+2
  • 三阶及以上：3+N+3

各阶HDI板特征与工艺

一阶HDI（1阶）

• 结构：1+N+1，单次压合，单次激光钻孔。
• 盲孔：仅连接表层与相邻内层（如L1-L2）。
• 层数：通常4层（1+2+1），可扩展至6层。
• 应用：消费电子，如智能手表、蓝牙耳机，支持0.5mm节距BGA封装。
• 特点：工艺简单，成本低，布线密度有限 。

二阶HDI（2阶）

• 结构：2+N+2，双次压合，双次激光钻孔。
• 盲孔/叠孔：可通过叠加方式实现跨层连接（如L1-L3）。
• 层数：6层（2+2+2）或8层（2+4+2）。
• 应用：5G通信基站、服务器主板，支持0.4mm节距BGA封装。
• 特点：布线密度高，制造工艺复杂，对位精度要求高。

三阶及以上HDI（3阶+）

• 结构：3+N+3或更高，三次及以上压合，多次激光钻孔。
• 盲孔/埋孔：支持任意层互联，消除埋孔限制。
• 应用：高端智能手机、军工航天、AI芯片封装。
• 特点：布线密度极高，线宽可降至0.025mm，成本显著增加，需解决对准精度和散热问题。

阶数选择与应用

• 低阶HDI：适合低密度、低复杂度应用，成本敏感型产品。
• 中阶HDI：适合中等复杂度电路，如智能手机、平板电脑。
• 高阶HDI：适合高密度、多功能、高性能电路，如5G通信、医疗设备、汽车电子。
  通过理解HDI板的阶数定义、结构和工艺特点，设计师可以根据功能需求、成本预算及制造能力选择合适的HDI板类型
