SaturnPCB_Toolkit使用介绍(二)

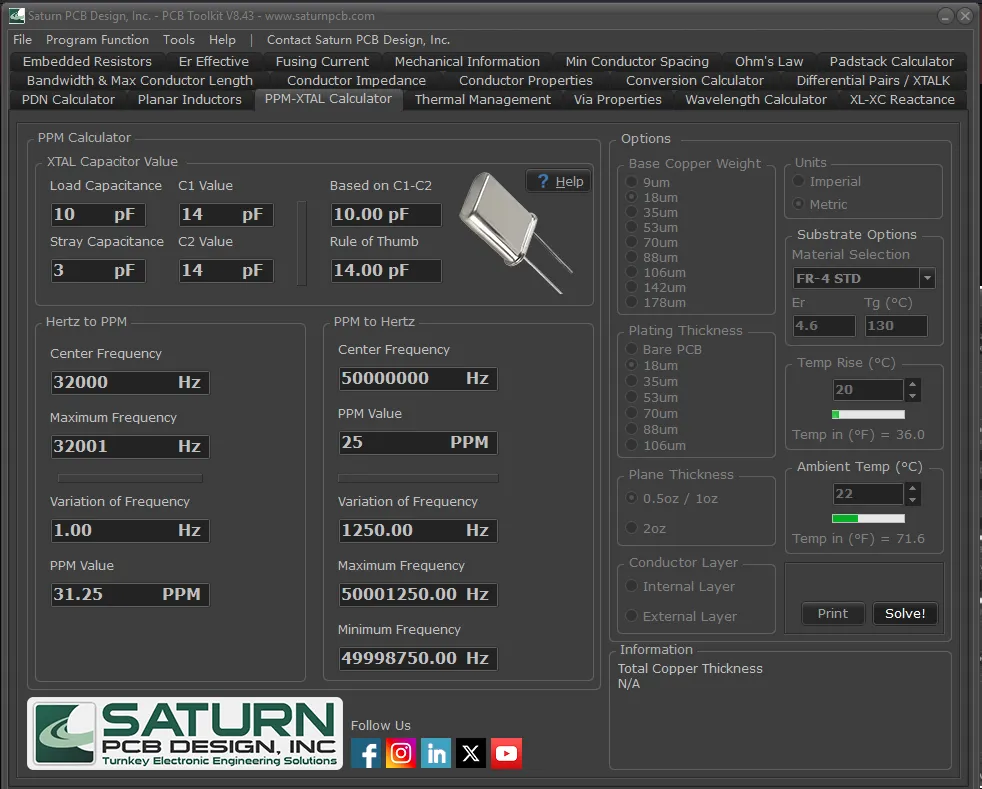

七、PPM-XTAL Calculator PPM-XTAL 计算器

功能：在 Hz（绝对频率偏差） 和 PPM（相对频率精度） 之间换算，并估算外部负载电容对频率的影响。

估算匹配电容（XTAL Capacitor Value）

这个功能解决的是：“晶振规格书说负载电容是10pF，那我该选多大的外接电容？”

原理：晶振的振荡频率会受外部负载电容影响，如果匹配电容不准，频率就会偏。外接的C1和C2通常串联后（再加上PCB杂散电容）共同构成晶振看到的负载电容。
结果解释：软件会给出两种参考值：
- Based on C1-C2：严格按串联公式计算的值。
- Rule of Thumb：工程经验值（通常比理论值稍大，以补偿PCB走线和引脚的寄生电容）。
Load Capacitance 负载电容: 输入晶体 (XTAL) 的负载电容，这通常在元件数据手册中找到，单位为皮法。
Stray Capacitance 杂散电容: 输入从 PCB 走线到/来自晶体 (XTAL) 的焊盘/导体上看到的估计杂散电容。
C1 – C2 Value C1 – C2 值: 如果您已经选择了 C1 和 C2 的值，请在此输入。
Based on C1–C2: 这是一个基于负载电容、杂散电容以及输入的 C1-C2 值计算出的值。这个值应该与元件数据手册中给出的负载电容相匹配，如果不匹配，则应调整 C1 和 C2 直到匹配为止。
Rule of Thumb 经验值: 如果您尚未选择 C1 和 C2 的值，这个“经验值”可以作为一个起点。它仅基于负载电容和杂散电容的输入。这输出值就是软件建议你在PCB上实际放置的C1和C2电容值。

晶振的负载电容计算公式为：CL = (C1 × C2) / (C1 + C2) + Cstray（Cstray为PCB寄生电容，通常约2-5pF）。

如果C1=C2=14pF，串联后为7pF。

加上寄生电容（约3pF），正好接近10pF。

这就是为什么软件给出14pF这个经验值——它是为了补偿寄生电容。

PPM to Hertz: 根据元件的 PPM 值计算晶体振荡器的频率变化。它还会根据给定的 PPM 和中心频率，返回元件应振荡的最小和最大频率。这有助于你评估对通信协议（如USB 2.0要求±250PPM以内）是否满足。

Hertz to PPM: 此功能与 PPM to Hertz 计算器的工作方式相反。输入振荡器的中心频率及其漂移到的最大频率，即可确定 PPM 值。

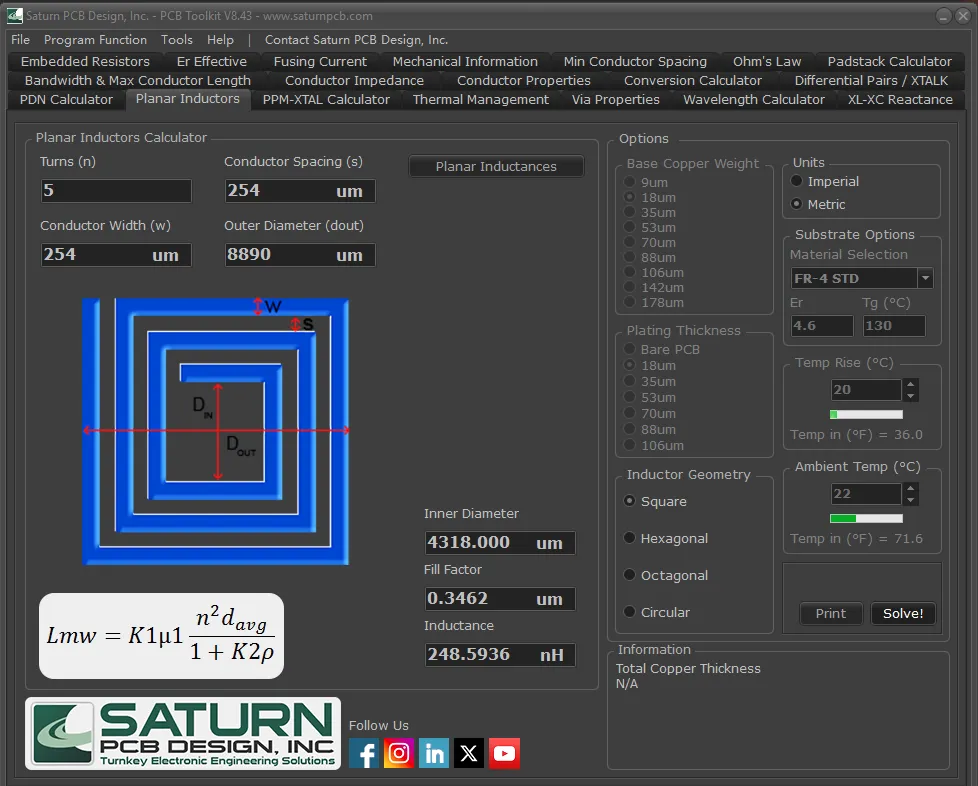

八：Planar Inductors 平面电感器

功能：使用此工具计算方形、六边形、八边形和圆形平面 PCB 电感器的电感值。

Turns 匝数: 这是印刷平面电感器上的总匝数。
Conductor Width 导体宽度: 这是平面结构中使用的导体的线宽。
Conductor Spacing 导体间距: 这是平面结构中导体之间的间距。
Outer Radius: 外径: 这是从结构中心到最外层绕组外边缘测量的平面结构半径。
Inner Diameter 内径: 这是计算出的平面 PCB 电感器的内径。
Fill Factor 填充因子: 这是计算出的平面电感器的“平均”直径。 p = (dout-din)/(dout+din)。
Inductance 电感: 这是计算出的平面电感器的电感值。

这个功能在实际设计中的用途

PCB集成电感设计

当你想在PCB上直接画一个线圈来做电感时（比如DC-DC电源的滤波电感、射频电路的匹配电感），可以用这个工具快速估算电感值，而不必先做板再测试。它能帮你在设计阶段就确定线宽、间距、圈数等参数。

参数优化与权衡

你可以通过调整参数来观察电感量变化，找到最优设计：

增加圈数 (n) → 电感量显著增大
增加线宽 (w) → 电感量略微减小（因为高频趋肤效应和直流电阻变化）
减小间距 (s) → 电感量略微增大（互感增强）
增大外径 → 电感量增大

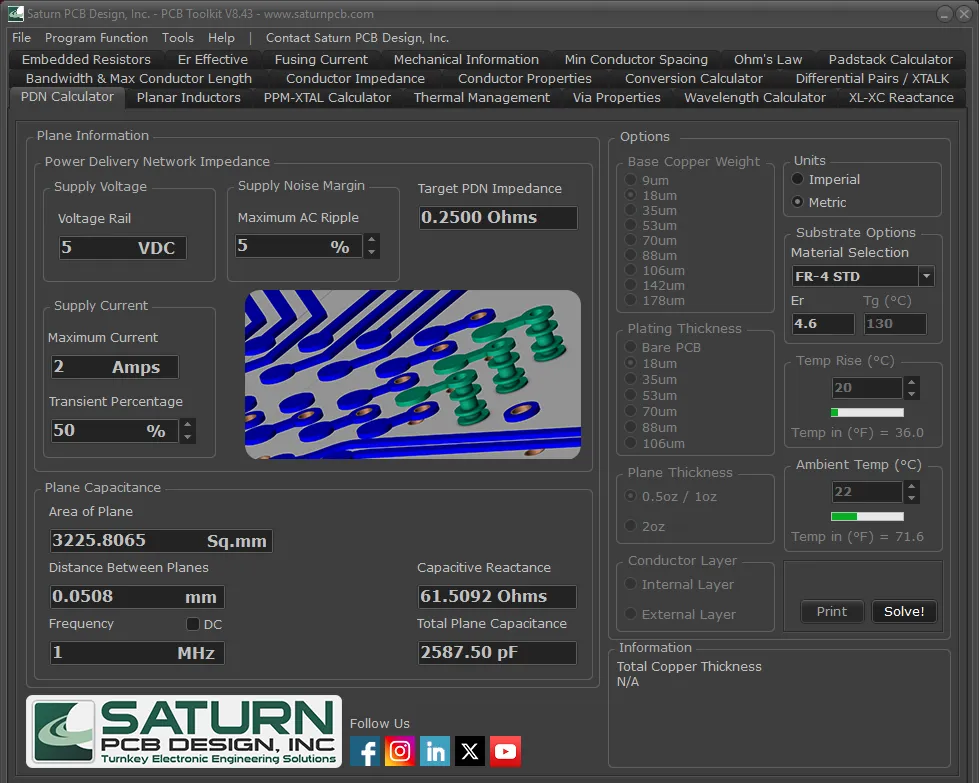

九、PDN Calculator PDN (电源分配网络) 计算器

它的核心作用是计算两个关键问题：

目标阻抗是否达标？ 根据你设定的电压、电流和纹波要求，算出PDN必须达到的目标阻抗。
平面电容是否足够？ 根据你PCB上电源/地平面的尺寸和间距，估算其固有电容以及在该频率下的阻抗，看能否满足目标阻抗要求。

Power Delivery Network Impedance 电源分配网络阻抗:

Voltage Rail 电压轨: 这是电源轨的直流电位。
Maximum Current 最大电流: 这是给定电源轨上出现的最大电流。
Transient Percentage 瞬态百分比: 这是电源轨电流中，平面将承受的瞬态或开关电流的百分比。
Maximum AC Ripple 最大AC纹波: 这是给定电源轨上允许的最大AC纹波。
Target PDN Impedance 目标 PDN 阻抗: 这是根据给定输入计算出的 PDN 阻抗。

1. 设定PDN设计的“靶心”——目标阻抗

PDN设计最基本的准则就是：在芯片工作频率范围内，整个电源分配网络的阻抗必须低于目标阻抗，否则电源纹波可能超标，导致芯片误动作。

目标阻抗计算公式：

$Z_{target} = \frac{V_{rail} \times Ripple_{\%}}{I_{max} \times Transient_{\%}}$

其中：

( Z_{target} )：目标阻抗 (Ω)
( V_{rail} )：电源电压 (V)
( Ripple_{%} )：允许的最大纹波百分比 (如 5% 则代入 0.05)
( I_{max} )：最大工作电流 (A)
( Transient_{%} )：瞬态电流变化的百分比 (如 50% 则代入 0.50)

物理含义

分子 ( V_{rail} \times Ripple_{%} )：允许的最大纹波电压 (V)
分母 ( I_{max} \times Transient_{%} )：最恶劣情况下的瞬态电流变化量 (A)
比值结果：PDN 在整个工作频段内必须维持的最大允许阻抗

5V × 5% = 250mV（允许的最大纹波电压）

2A × 50% = 1A（最恶劣瞬态电流变化）

目标阻抗 = 250mV / 1A = 0.25Ω ✔️（与软件计算结果一致）这意味着，从DC到芯片工作频率范围内，你的PDN阻抗必须 < 0.25Ω。

Plane Capacitance 平面电容:

评估电源平面的“自带电容”。PCB上电源层和地层之间天然形成了一个平板电容，这个电容虽然小（pF级别），但对于高频去耦很有帮助。

Area of Plane 平面面积: 输入铜平面的面积，单位为平方英寸或毫米。
Distance Between Planes 平面间距: 输入两个平面之间的距离或间隔。
Frequency 频率: 输入在平面上出现的频率 (如果有)。
Capacitive Reactance 容抗: 这是计算出的两个平行平面的容抗 Xc。
Total Plane Capacitance 总平面电容: 这是计算出的平行平面的电容。

算出平面的固有电容值（2587pF ≈ 2.6nF）

算出一个容抗（61.5Ω @ 1MHz）——这个值告诉你，仅靠平面电容，在1MHz时阻抗是61.5Ω，远大于0.25Ω的目标。

2.如何使用这个工具指导设计？

先算目标阻抗：填入电压、纹波、电流、瞬态百分比，得到目标Z。
再算平面电容：填入你规划的电源/地层尺寸和间距，得到当前平面的电容和阻抗。
判断差距：如果平面容抗远大于目标阻抗（如你的61.5Ω >> 0.25Ω），说明需要加去耦电容。
规划去耦方案：
- 低频（< 1MHz）：用大容量电解/钽电容（10µF~1000µF）
- 中频（1MHz~~100MHz）：用陶瓷电容（100nF~~10µF）
- 高频（> 100MHz）：靠电源平面自身电容 + 小封装陶瓷电容（1nF~100nF）

十、Padstack Calculator 焊盘栈计算器

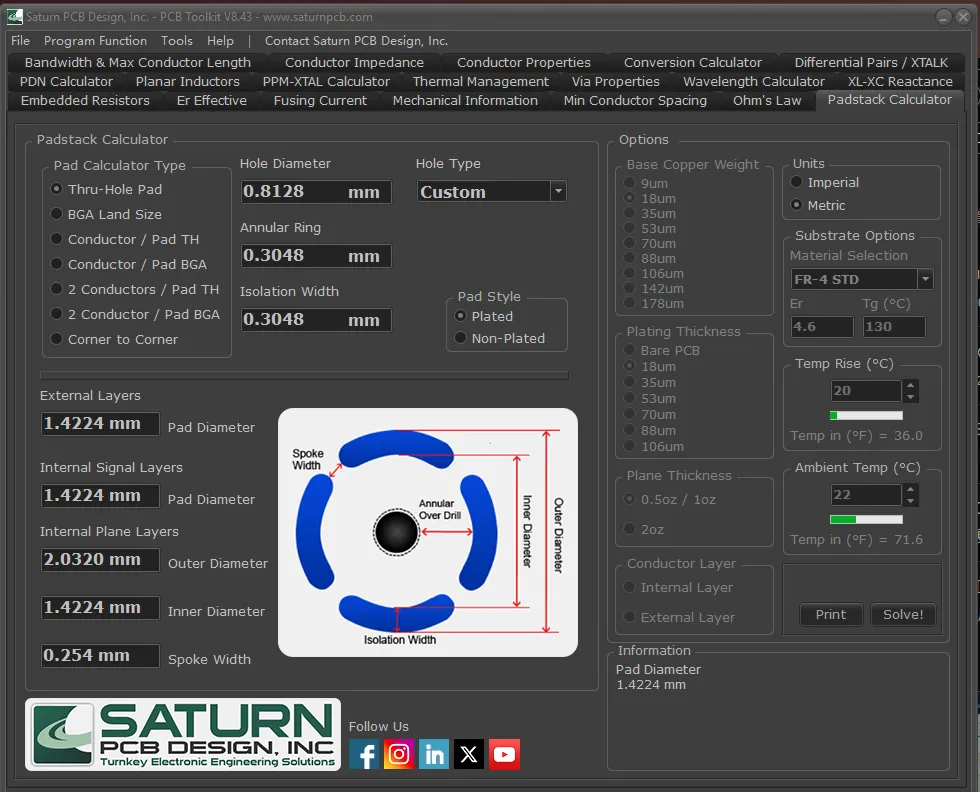

1：Thru-Hole Pad 通孔焊盘:

功能：用来计算和优化通孔插装元器件（如DIP芯片、连接器、插座等）的焊盘尺寸的工具。简单说，它的核心作用是帮你根据钻孔直径和制造工艺要求，计算出符合PCB可制造性（DFM）的**焊盘（Pad）和反焊盘/隔离盘（Anti-pad / Isolation Ring）**尺寸。

Hole Diameter 孔径: 元件引脚需要穿过的孔的成品尺寸。
Pad Style 焊盘样式: 选择电镀孔或非电镀孔。
Annular Ring 孔环: 焊盘边缘到孔壁的最小铜环宽度，是保证焊接可靠性的关键参数。
Isolation Width 隔离宽度: 焊盘到周围铜皮（如地平面）的最小间距，用于电气隔离。
External Layers 外层: 这是根据给定输入计算出的外层焊盘直径。
Internal Signal Layers 内信号层: 这是根据给定输入计算出的内信号层焊盘直径。一些设计要求内信号层的焊盘直径更大，如果您的设计没有此要求，则可以使用外层直径。
Internal Plane Layers 内平面层: 这是根据给定输入计算出的内平面层焊盘直径。一些设计要求平面层的焊盘直径更大，如果您的设计没有此要求，则可以使用内信号层直径或外层直径。
Inner Diameter 内径: 如果您的焊盘栈使用散热焊盘，此值将用作内层直径。
Spoke Width: 这是建议的散热Spoke宽度。您的设计可能需要不同的值，这只是一个建议。

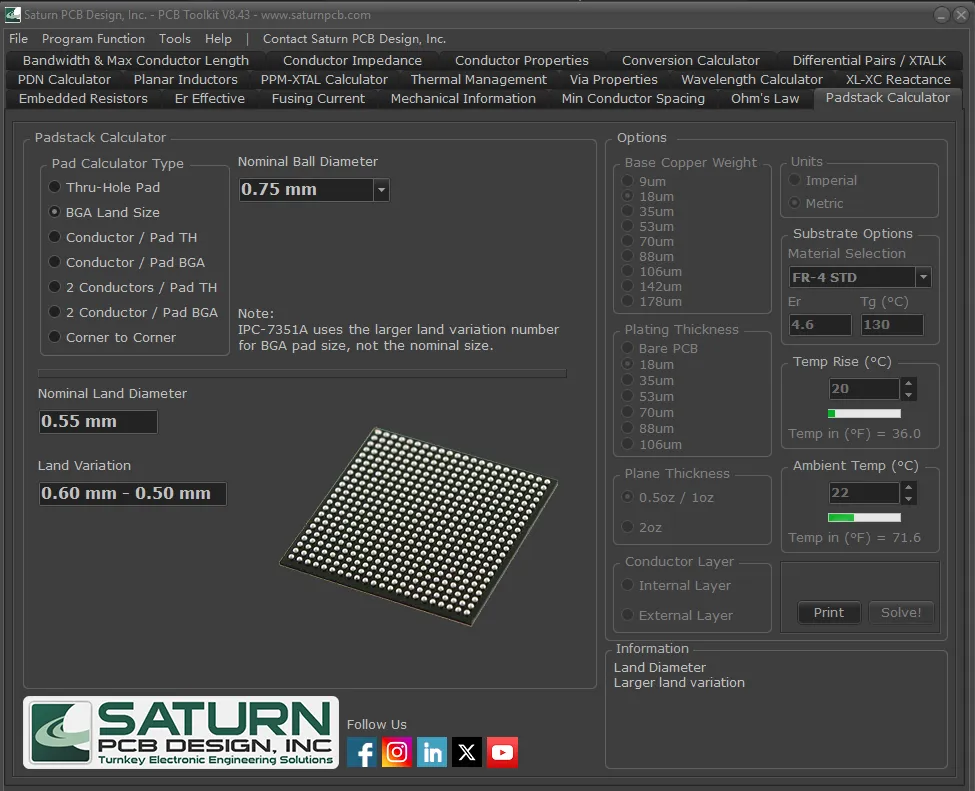

2：BGA Land Size BGA焊盘:

Nominal Ball Diameter 标称球径: 从 BGA 球径列表中选择。该值应在 BGA 的数据手册中找到。
Nominal Land Diameter 标称焊盘直径: 该值是可与所选球径配合使用的平均 PCB 焊盘直径。
Land Variation 焊盘尺寸变化: 这些值是设计中应使用的焊盘直径的上限和下限。请注意，IPC-7351A 规范使用较大的焊盘尺寸变化直径来确定正确的 BGA 焊盘尺寸。

3：Conductor / Pad TH 导体 / 通孔焊盘

Distance Between Pads 焊盘间距: 输入导体必须穿过的通孔焊盘中心之间的距离。
Conductor Width 导体宽度: 输入必须在两个焊盘之间布线的导体宽度。
Spacing Constraint 间距约束: 输入设计中为相应实体设置的间距约束。通常，这被称为焊盘到导体的间距。
Hole Diameter 孔径: 输入焊盘的成品孔径。
Minimum Annular Ring 最小孔环: 输入通孔焊盘栈设计约束允许的最小孔环宽度。
Maximum Pad Diameter 最大焊盘直径:* 这是为容纳所需宽度的导体穿过而应使用的最大焊盘直径。
Calculated Annular Ring 计算出的孔环: 这是根据给定输入计算出的焊盘栈的孔环大小。如果计算出的孔环小于允许的最小孔环，则会显示警告。

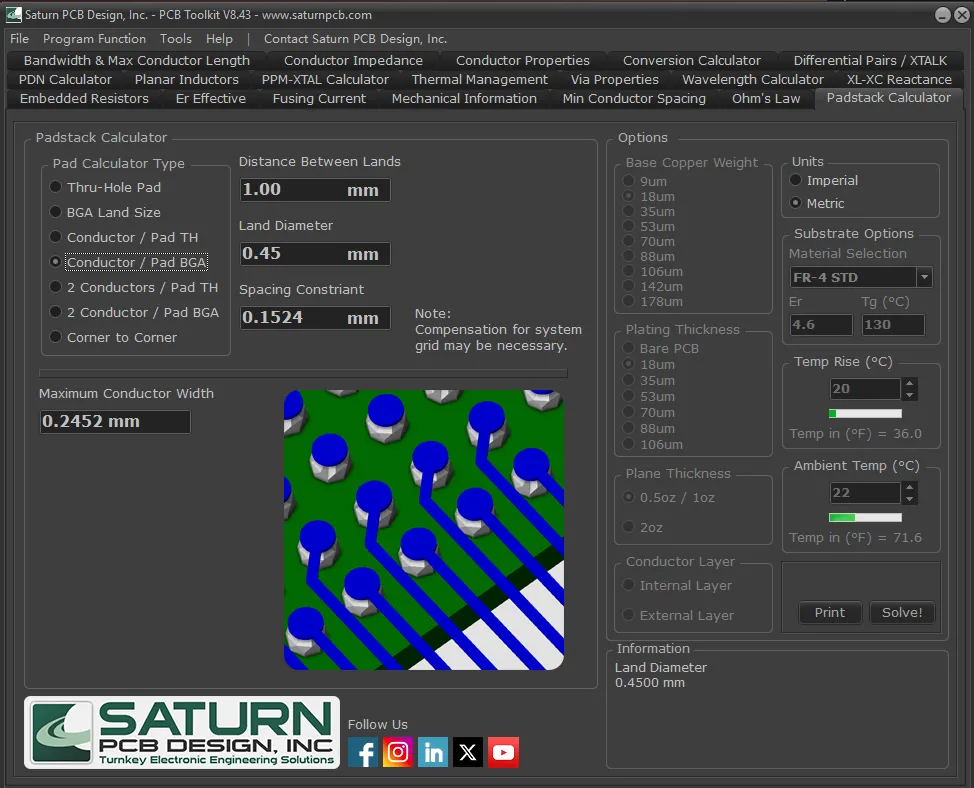

4：Conductor / Pad BGA 导体 / BGA 焊盘:

Distance Between Pads 焊盘间距: 输入导体必须穿过的 BGA 焊盘中心之间的距离。
Land Diameter 焊盘直径: 输入设计中 BGA 焊盘的直径。
Spacing Constraint 间距约束: 输入为相应实体设置的设计间距约束。通常，这被称为 SMD 焊盘到导体的间距。
Maximum Conductor Width 最大导体宽度: 这是可以布设在给定 BGA 焊盘之间的最宽导体宽度。

5：2 Conductors / Pad TH 两根导体 / 通孔焊盘

Distance Between Pads 焊盘间距: 输入两根导体必须穿过的通孔焊盘中心之间的距离。
Conductor Width 导体宽度: 输入必须在两个焊盘之间布线的两根导体的宽度。这主要用于差分对。
Spacing Constraint 间距约束: 输入为相应实体设置的设计间距约束。通常，这被称为焊盘到导体的间距。
Hole Diameter 孔径: 输入焊盘的成品孔径。
Minimum Annular Ring 最小孔环: 输入通孔焊盘栈设计约束允许的最小孔环宽度。
Maximum Pad Diameter 最大焊盘直径: 这是为容纳所需宽度的一对导体穿过而应使用的最大焊盘直径。
Calculated Annular Ring 计算出的环形圈: 这是根据给定输入计算出的焊盘堆栈的环形圈值。如果计算出的环形圈小于允许的最小环形圈，则会显示警告。

6：2 Conductors / Pad BGA 两根导体 / BGA 焊盘:

Distance Between Pads 焊盘间距: 输入两根导体必须穿过的两个 BGA 焊盘中心之间的距离。
Land Diameter 焊盘直径: 输入设计中 BGA 焊盘的直径。
Spacing Constraint 间距约束: 输入为相应实体设置的设计间距约束。通常，这被称为 SMD 焊盘到导体的间距。
Maximum Conductor Width 最大导体宽度: 这是两根导体能布设在给定 BGA 焊盘之间的最大宽度。

7：Corner to Corner 角到角:

Length of side a 边 a 的长度: 输入方形或矩形引脚的边“a”的长度。
Length of side b 边 b 的长度: 输入方形或矩形引脚的边“b”的长度。
Distance Between Corners 角间距离: 这是给定引脚输入的斜边值 (角间距离)。
Suggested Min Drill 建议最小钻孔直径: 这是建议用于给定引脚的最小钻孔直径。
Suggested Max Drill 建议最大钻孔直径: 这是建议用于给定引脚的最大钻孔直径。

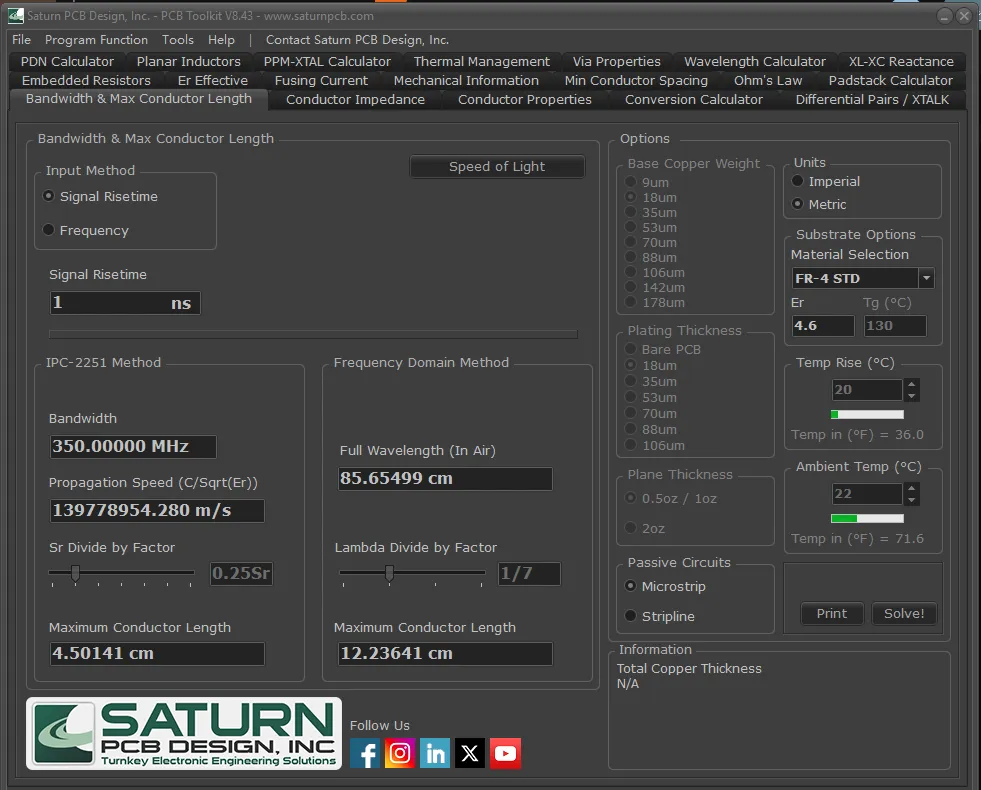

十一、Bandwidth & Max Conductor Length 带宽与最大导体长度

Bandwidth & Max Conductor Length（带宽与最大导线长度） 计算器，是用来判断信号在PCB走线上何时会表现出传输线效应的工具，也就是帮你找到那个需要开始考虑阻抗匹配的临界长度。

信号上升时间法（IPC-2251 Method）：

这是最经典、也是更推荐的方法。因为高速信号的带宽主要由上升时间决定，而非时钟频率。你只需要填入信号的上升时间（如1ns），软件就会估算出信号的带宽和对应的临界走线长度。

Passive Circuits 无源电路:
选择微带线或带状线。此选项仅在选择信号上升时间作为输入方法时可用，并且只影响 IPC-2251 计算器

Input Method 输入方法: 选择输入信号上升时间或频率。
Signal Risetime： 假设信号的上升时间（10%-90%）为1纳秒。这是计算的关键依据。
IPC-2251 Method IPC-2251 方法: 此计算器使用信号上升时间以及基板的 Er (介电常数) 来确定最大长度。

Sr Divide by Factor Sr (上升距离) 除法因子: 使用滑块更改 Sr (上升距离) 的除法因子。默认设置为一个典型值 0.25Sr。

Maximum Conductor Length 最大导体长度: 这是导体在被视为传输线之前所能允许的最大长度。如果你的导体短于此值，通常不需要进行阻抗控制。

Frequency Domain Method 频域方法: 此计算器使用频率 (无论是直接输入还是根据上升时间计算得出) 来计算空气中的全波长，然后除以一个因子。它不使用 Er 或电路类型。默认已设置为一个典型值 1/7 Lambda。

Full Wavelength (In Air):该频率（350MHz）在空气中的完整波长。

Lambda Divide by Factor:采用 1/7波长 作为临界长度的经验法则。PCB设计界常用1/6或1/7波长来估算。

Maximum Conductor Length:在此方法下的最大临界长度，约 12.2cm，比上升时间法宽松很多。

频率法（Frequency Domain Method）：

基于信号的时钟频率来估算。它算出的长度通常比上升时间法更宽松，可以作为参考。此计算默认介电常数是1。

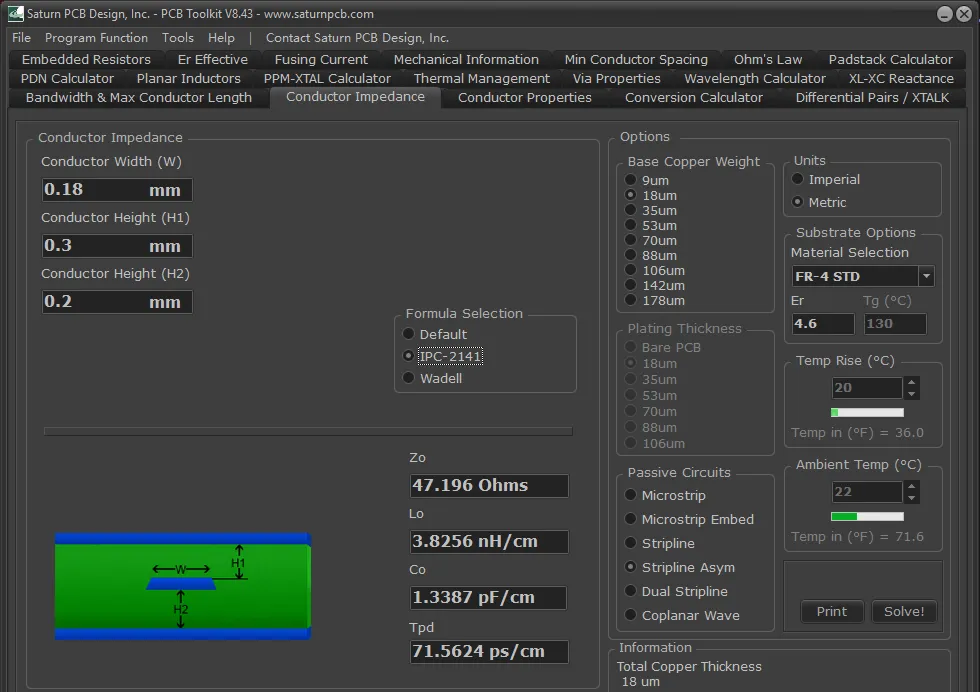

十二、Conductor Impedance 导体阻抗

根据各种输入和电路类型计算导体的阻抗。

Conductor Width 导体宽度

Conductor Height 导体高度: 导体距离参考平面的高度。
Frequency 频率: 选择微带线时，可以输入频率。这会导致有效介电常数 (Er effective) 发生轻微变化，进而引起阻抗的轻微变化。
Zo: 根据给定输入计算出的导体阻抗。
Lo: 根据给定输入计算出的导体电感。
Co: 根据给定输入计算出的导体电容。
Tpd: 信号通过导体时产生的传播延迟。

1. 信号在介质中的传播速度（Vp）

信号在PCB介质中的传播速度，由光速和介质的有效介电常数决定：

$V_p = \frac{C}{\sqrt{E_{r,eff}}}$

其中：

( V_p )：信号在介质中的传播速度 (m/s)
( C )：真空中光速，约为 ( 3 \times 10^8 ) m/s
( E_{r,eff} )：有效介电常数

2. 微带线特性阻抗近似公式（Z0）

当 ( W/H > 1 ) 时：

$Z_0 = \frac{87}{\sqrt{E_{r,eff} + 1.41}} \times \ln\left(\frac{5.98 \times H}{0.8 \times W + T}\right)$

其中：

( Z_0 )：特性阻抗 (Ω)
( E_{r,eff} )：有效介电常数
( H )：介质厚度
( W )：走线宽度
( T )：走线铜厚带状线近似公式：

Z_0 = \frac{60}{\sqrt{E_r}} \times \ln\left(\frac{4 \times H}{0.67 \times \pi \times W \times (0.8 + T/W)}\right)

3. 分布电感（ L_0 ）和分布电容（C_0 ）

$L_0 = \frac{Z_0}{V_p}$

$C_0 = \frac{1}{Z_0 \times V_p}$

其中：

( L_0 )：单位长度分布电感 (H/m)
( C_0 )：单位长度分布电容 (F/m)
( Z_0 )：特性阻抗 (Ω)
( V_p )：信号传播速度 (m/s)

4. 传播延迟（T_{pd} ）

$T_{pd} = \frac{1}{V_p} = \frac{\sqrt{E_{r,eff}}}{C}$

其中：

( T_{pd} )：单位长度传播延迟 (s/m)
( V_p )：信号传播速度 (m/s)
( E_{r,eff} )：有效介电常数
( C )：真空中光速，约为 ( 3 \times 10^8 ) m/s

formula selection三个选项代表了软件内置的三种不同数学模型，它们的主要区别在于算法的理论依据、适用范围以及计算精度.

选项	核心特点与理论基础	适用场景建议
Default (默认)	1、Saturn PCB Toolkit 的默认算法 2、在实际工程应用中，对于非对称结构的阻抗计算，结果通常更接近专业场解算器（如Polar SI9000） 3、具体数学模型未公开，但综合了多种公式优势	是首选推荐。尤其适用于叠层不对称（即H1 ≠ H2）等复杂情况，能提供更贴近生产实际的结果。
IPC-2141	基于 IPC-2141 标准规范中的公式这是行业里一个被广泛引用的标准，但本身是一个简化或经验性的公式	适用于对精度要求不那么严苛的对称结构（H1 = H2）或设计初期的快速估算。在非对称情况下，其精度可能不如Default选项。
Wadell	基于更严谨的电磁场理论（如 Wheeler 的渐近线法），公式更复杂，通常精度更高	追求更高理论精度时的选择。但在特定的非对称或极端几何结构下，其实际效果可能与Default选项存在差异，需要结合实际验证。
